Fúrási és csapológép

A kínai szakmai gyártóként Yueli fúrási és csapos gépet szeretne biztosítani. És a legjobb értékesítés utáni szolgáltatást és időben történő kézbesítést kínáljuk Önnek.

Modell:LY-650

Kérdés küldése

termékleírás

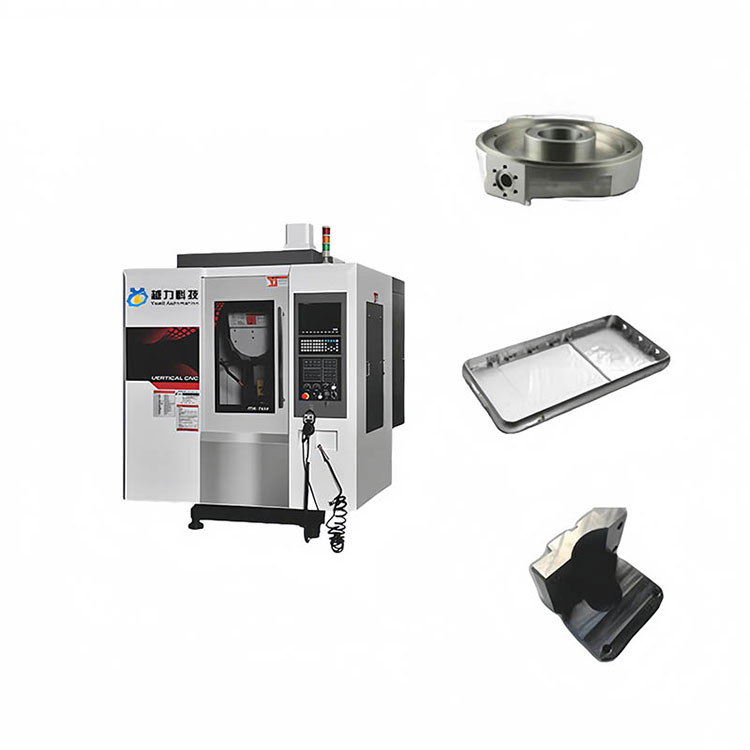

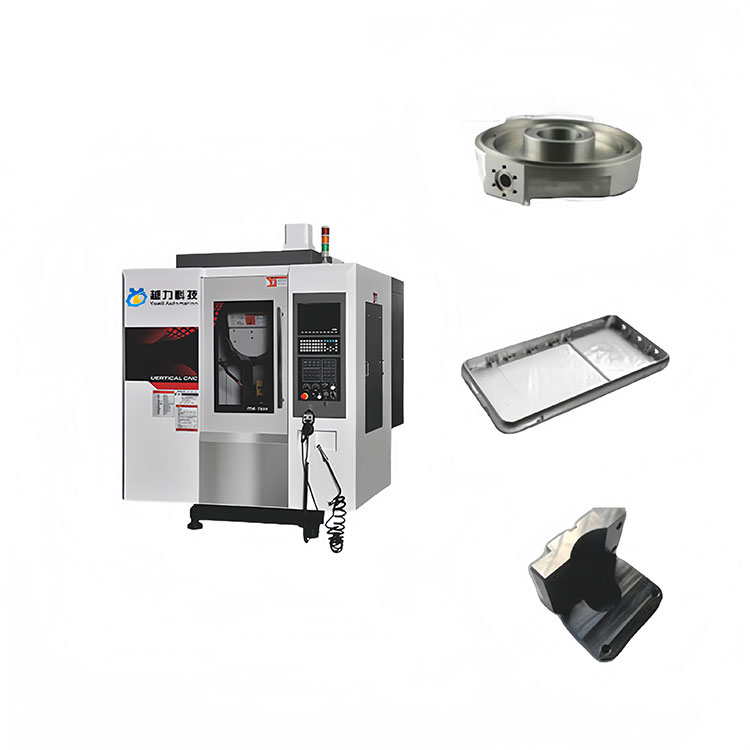

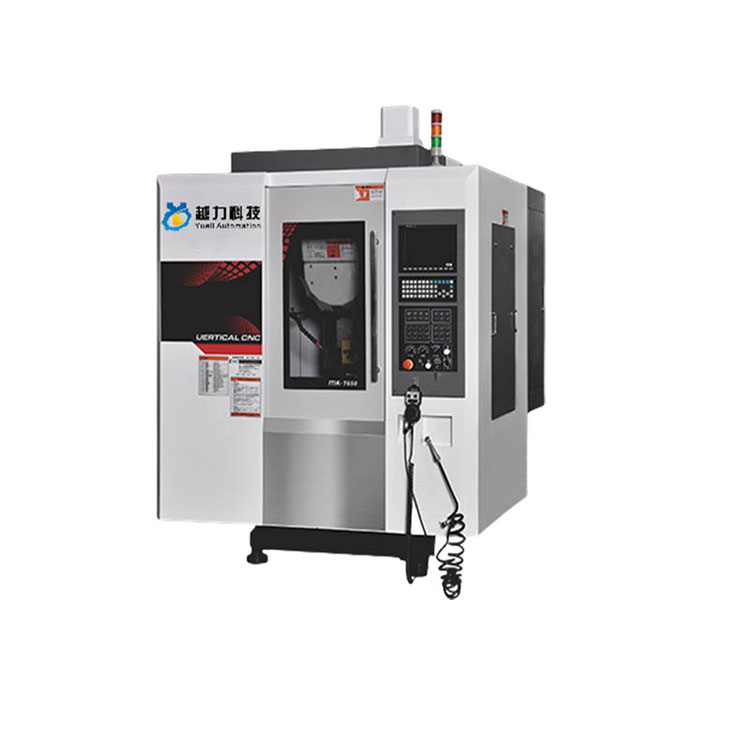

LY-650 fúrási és csapos gép

A Yueli, a jó hírű kínai gyártó hajlandó fúrási és csapos gépet kínálni. Megígérjük, hogy a legjobb értékesítés utáni támogatást és azonnali kézbesítést nyújtunk Önnek. Drilling And Tapping Machine

Termék Bevezetés:

Funkció áttekintése:

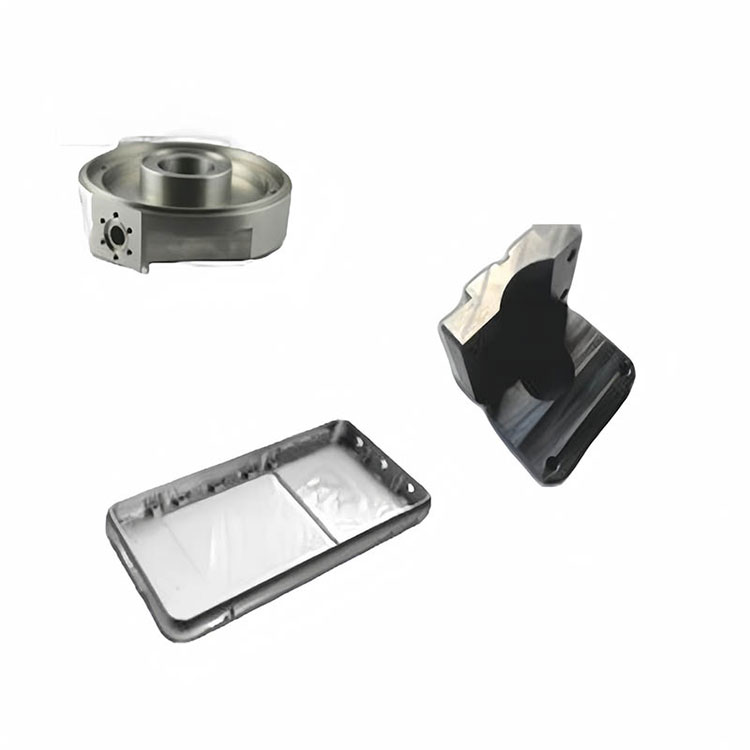

Szakterület a kis porózus alkatrészek és termékek feldolgozására. Mobiltelefon -alkatrészek, kommunikációs berendezések, repülőgépipar, autómozdonyok, műszerek és mérők, könnyűipar és textil, elektronikus készülékek és gépgyártás, valamint réz-, alumínium -elektródák és más feldolgozóiparok feldolgozására alkalmas.

A fő szerkezet nagy szilárdságú öntöttvasból készül, és a stressz enyhítésének és a természetes öregedési kezelés után az ágy pontossága tartós és stabil, hosszú ideig nincs deformáció;

Fogadjon el nagy pontosságú egyenes csomópont orsót, hogy megvalósítsa a munkadarab nagy sebességű megmunkálását; Az olajhőmérsékletű hűtőgéprendszer használata csökkentheti az orsó nagysebességű forgása által okozott hőmérséklet-emelkedést, hatékonyan javíthatja az orsó hőhosszabbítását és javíthatja a megmunkálási pontosságot;

A szorító szerszámboltot használják a szerszámcsere sebességének és pontosságának javítására, és a szerszámbolt kapacitása 16 vagy 21 darab;

A törzsbázis elfogadja a hátsó ferde szerkezet kialakítását, amely könnyen megtisztítható a hulladékot a szerszámgép belsejében;

A magas oszlop szerkezeti kialakítása növeli az orsó vége és a munkapad közötti távolságot, amely jobban megfelel a negyedik tengely alkatrészeinek telepítéséhez és alkalmazásához, és szélesebbé teszi a feldolgozási területet.

Kövesse nyomon a kenés automatikus olajozót, az olajfecskendezés szakaszos időzítési kvantitatív vezérlését, a mozgó alkatrészek tartós kenését;

Referencia -specifikáció

Mechanikai paraméter	egység	T650	T850	T1000	T1200
Triaxiális utazás	mm	600 × 480x350	800 × 500 × 420	1000 × 500 × 450	1200 × 550 × 500
Asztalméret	mm	650x475	1000x500	1300x550	1100x500
Lökés	mm	5-18x80	4-16x100	5-18x80	5-18x100
A táblázat maximális hajlító képessége	kg	300	500	600	700
Távolság az orsó végétől a munka felületétől	mm	150 ~ 500	140 ~ 560	150 ~ 600	150 ~ 650
Távolság az orsó központjától az oszlopvezető sínig	mm	541	580	580	605
X Tengelysínű specifikációk	mm	35	35	35	30
Y tengelyes vasúti előírások	mm	30	35	35	35
Z tengelysínű specifikációk	mm	35	35	35	35
X/y/z csavaros specifikációk	mm	32x16	36x16	36x16	36x16
Orsó specifikáció		BT30/φ 100	BT30/φ 100	BT30/φ 100	BT30/φ 100
Maximális orsósebesség	fordulat	20000	20000	20000	20000
Orsóerő	KW	5.5	5.5	5.5	7.5
X/y/z háromtengelyes motor teljesítmény	KW	1,5/1,5/3	2/2/3	2/2/3	2/2/3
X/y/z gyors maximális sebesség	M/My	48	48	48	48
X/y/z maximális vágási sebesség	mm/perc	10000	10000	10000	10000
Háromtengelyes pozicionálási pontosság	mm	± 0,003/300	± 0,003/300	± 0,003/300	± 0,003/300
Három tengely ismételt pozicionálási pontosság	mm	± 0,002/300	± 0,002/300	± 0,002/300	± 0,002/300
Légnyomás -specifikáció	kg/cm2	6-7	6-7	6-7	6-7
Gépi méret	mm	1770 × 2300 × 2100	2300 × 2200 × 2500	2600 × 2500 × 2800	3000 × 2800 × 3000
Géptömeg	T	3.2	4.5	5.3	6.5

Különféle CNC rendszer opciók

Vállalati erő

Drilling And Tapping Machine

Termelési folyamat

1, öntöttvas magas hőmérsékletű kemencével és több mint hat hónapos öregedési kezeléssel.

2, Szigorú összeszerelési folyamat (sínegység, ólomcsavar szerelvény, csapágy szerelvény stb.).

3, Kiváló kaparó technológia (motoros kaparó, orsós végkaparó, oszlop beszerelési felületkaparó).

4, Tudományos termelés, a minőség -ellenőrzési rendszer teljes folyamatának nyomon követhetősége.

Drilling And Tapping Machine

Minőségbiztosítási rendszer

1. A hangmagasság hibájának észlelésekor a lineáris tengely vezető sínének xx és yy irányban történő egyenessége egyszerre tesztelhető.

2, Gondoskodjon arról, hogy a szerszámgép egyes részeinek megmunkálási és összeszerelési pontosságát. Megmérjük a szerszámgép hivatalos pozicionálási pontosságát és ismételt pozicionálási pontosságát.

A 3. ábrán az egész gép észleli az orsó és az asztali sík függőleges fokának pontosságát, és pontosságra van szükség a 0,01 mm -en belüli biztosításhoz.

5. A gép felismeri az XY tengely vezető sín vertikálisságát, pontosságot igényel 0,005 mm -en belül.
