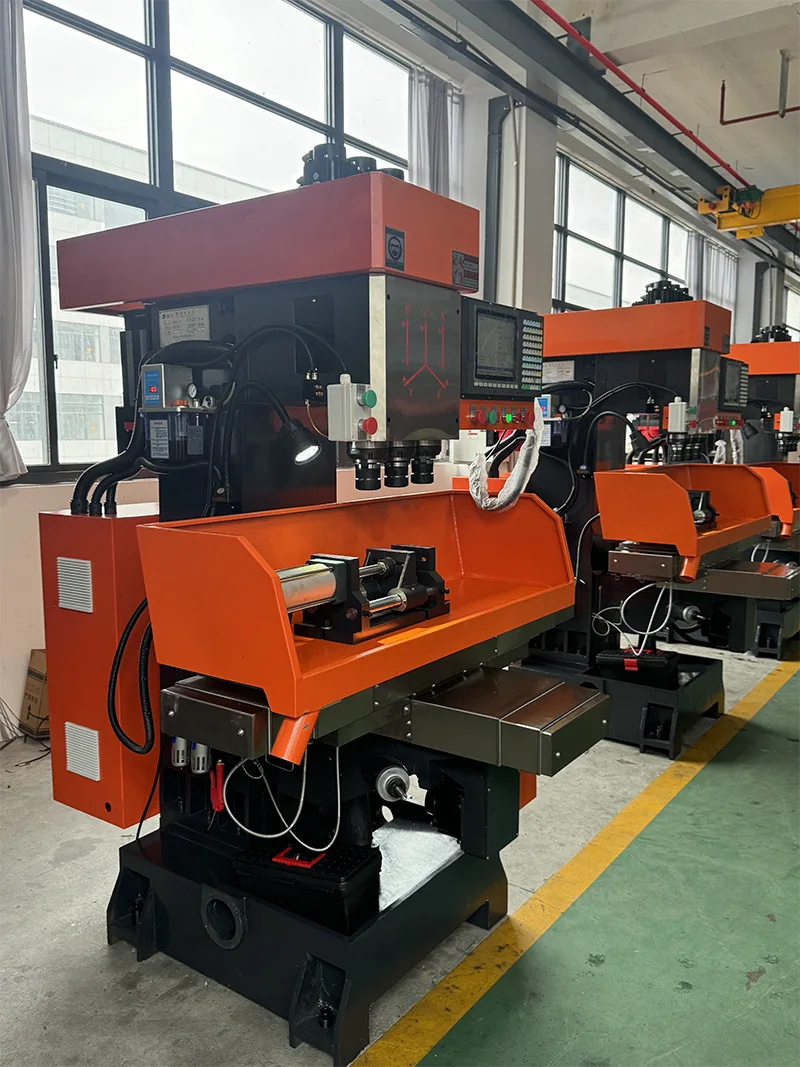

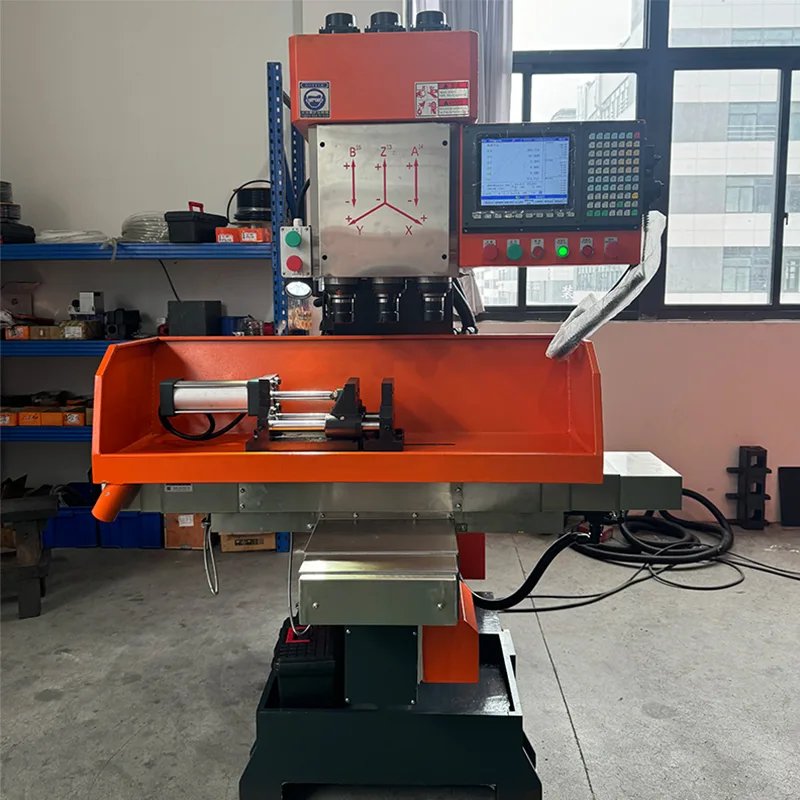

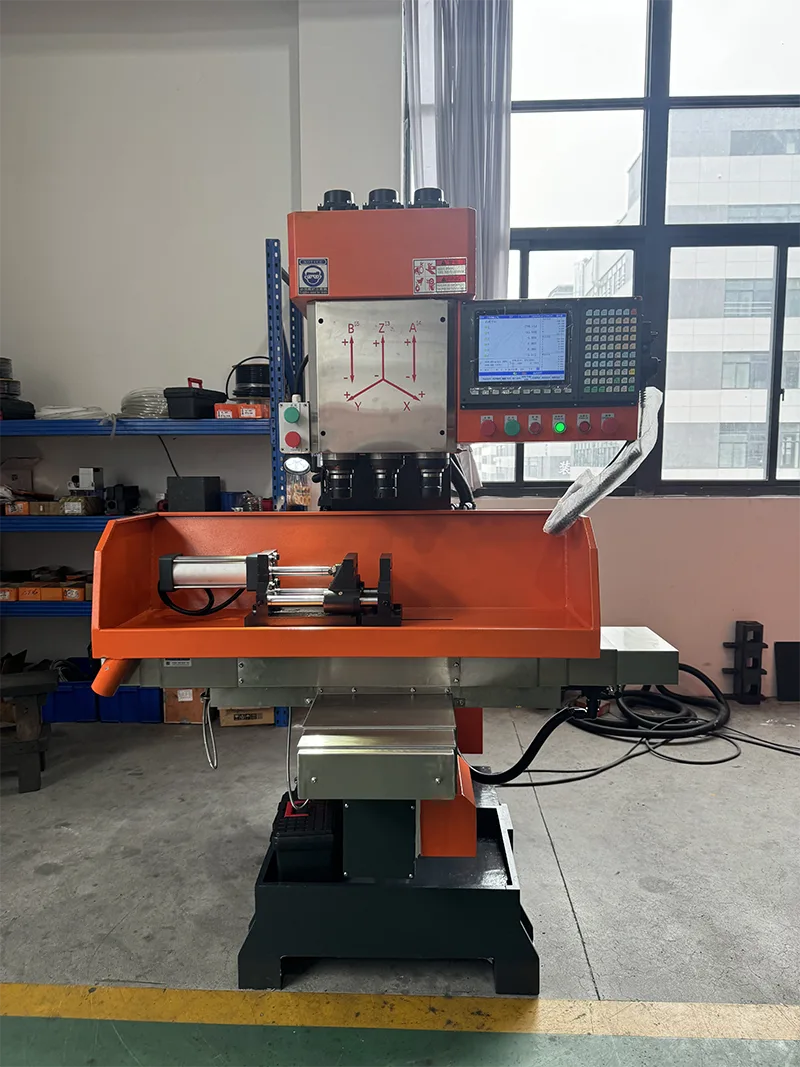

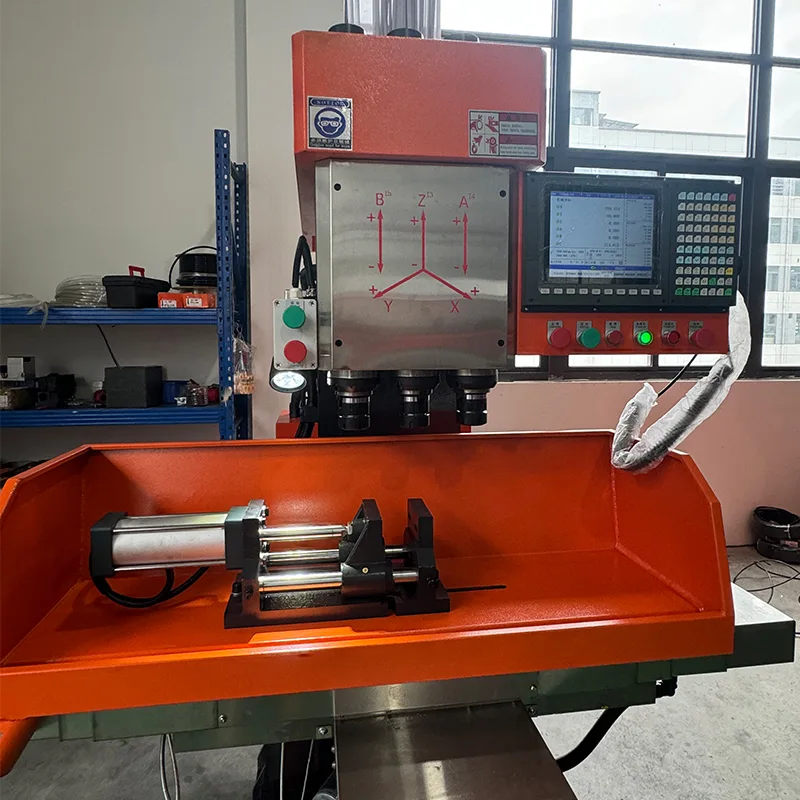

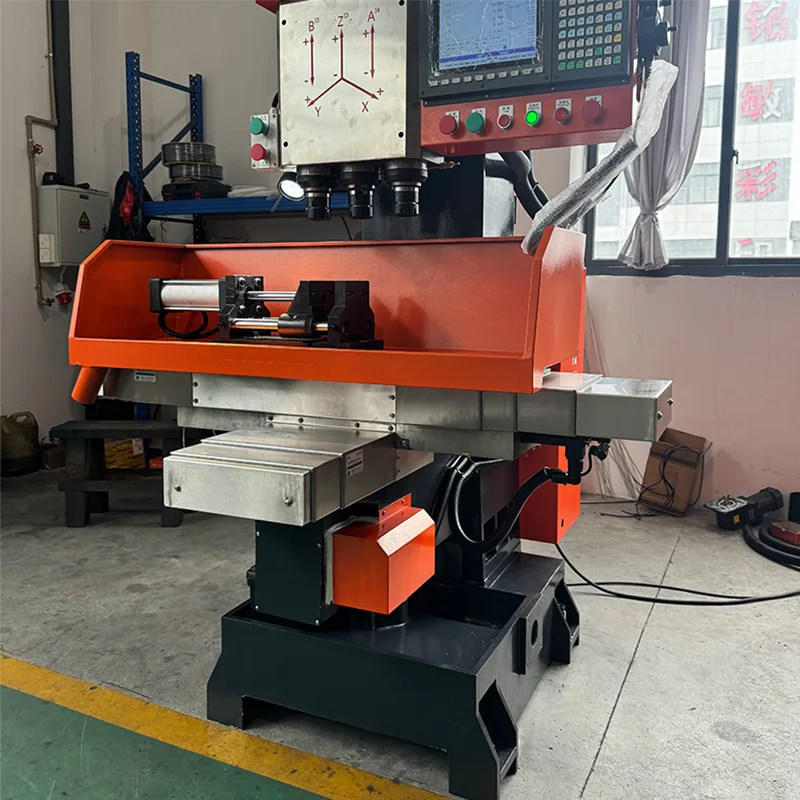

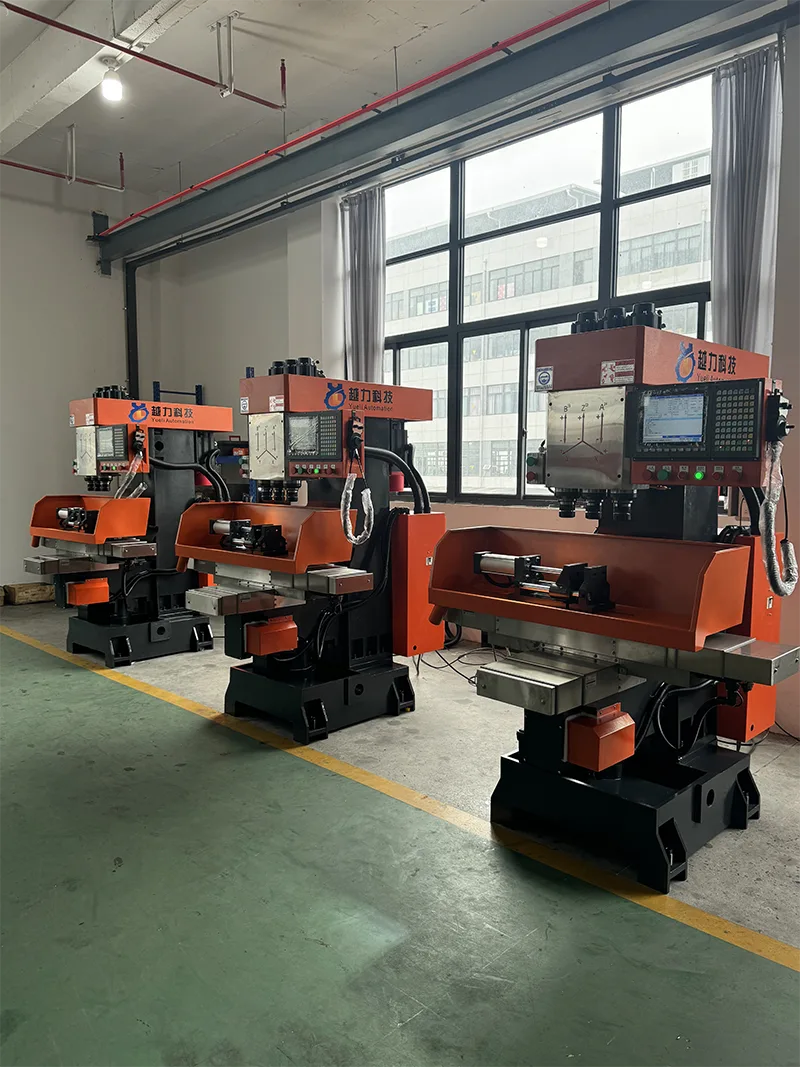

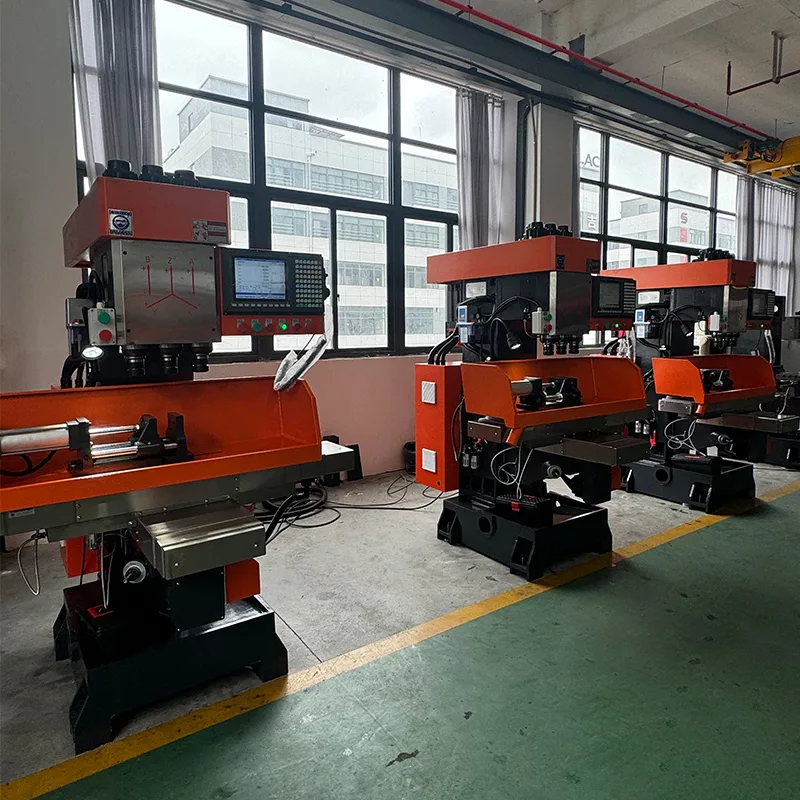

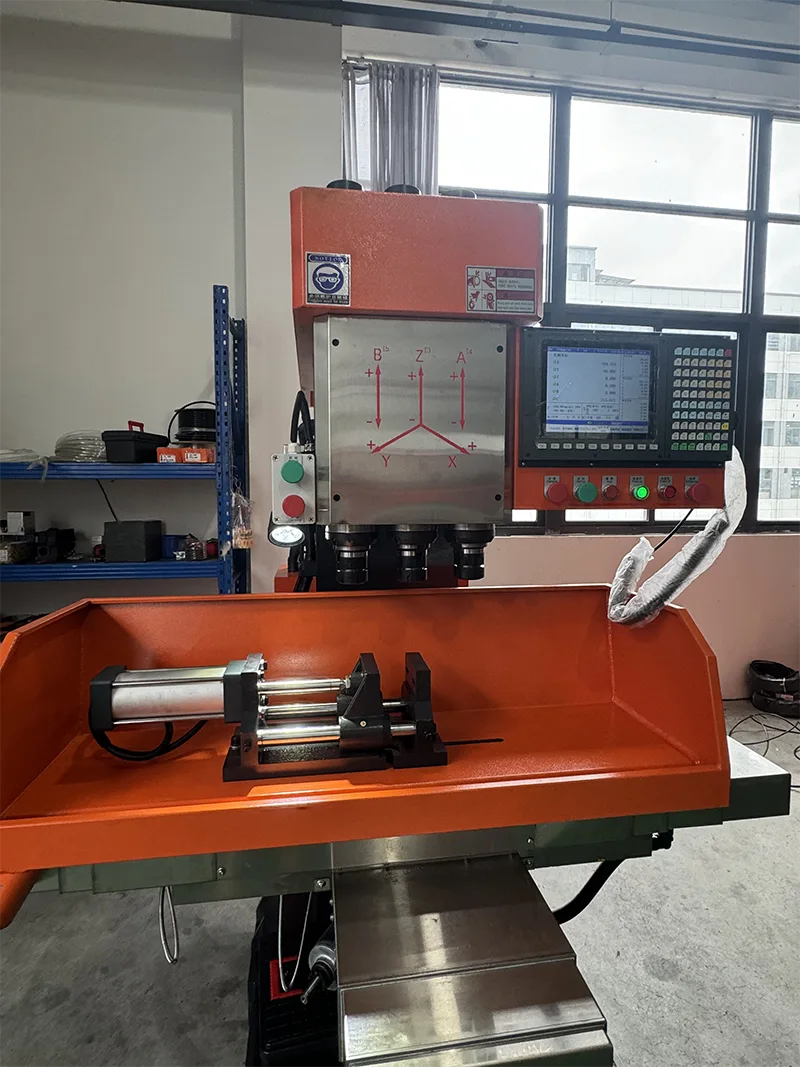

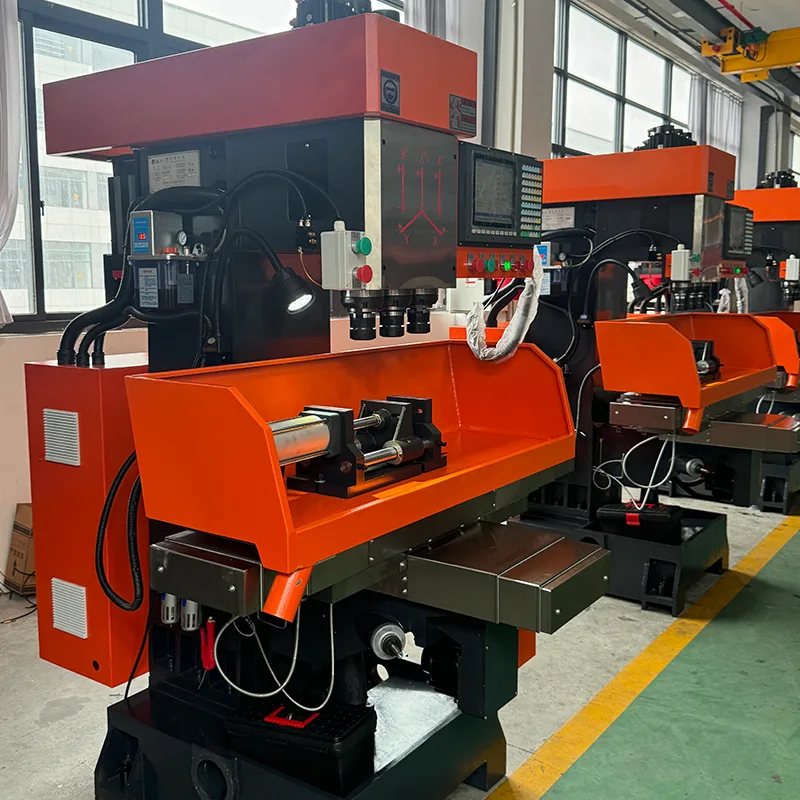

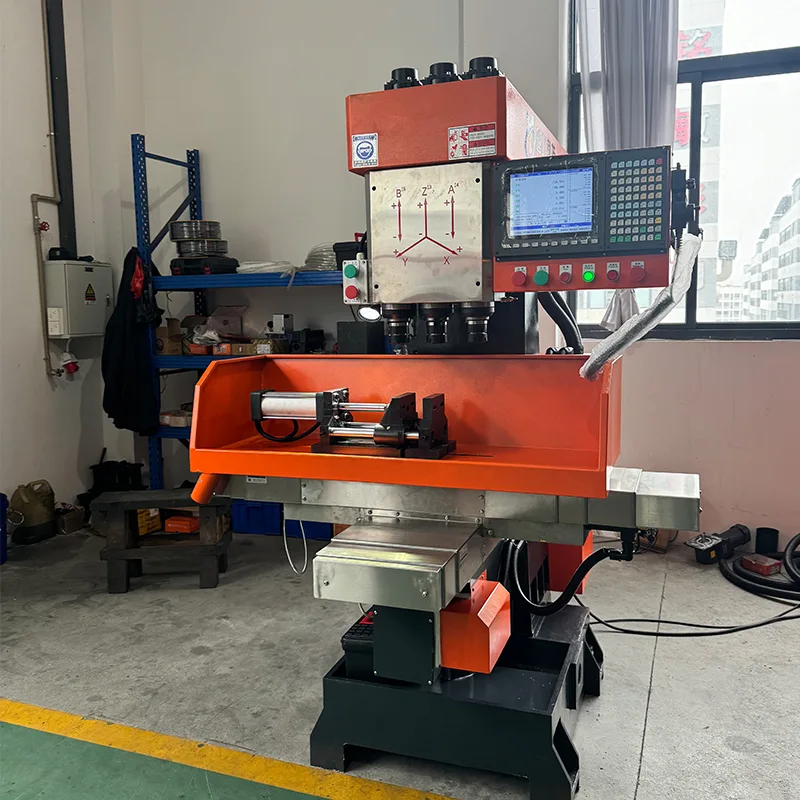

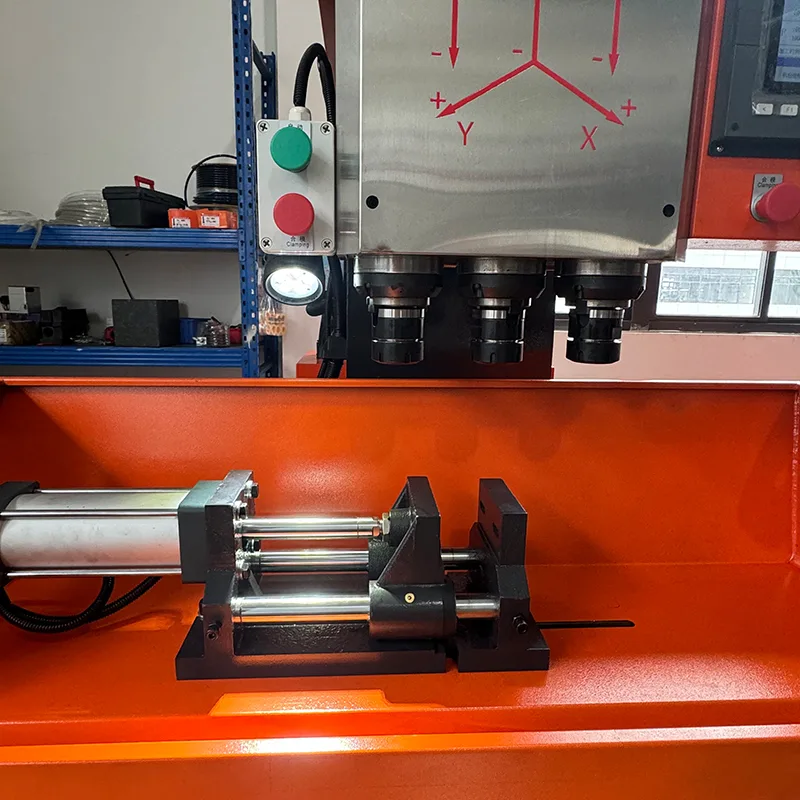

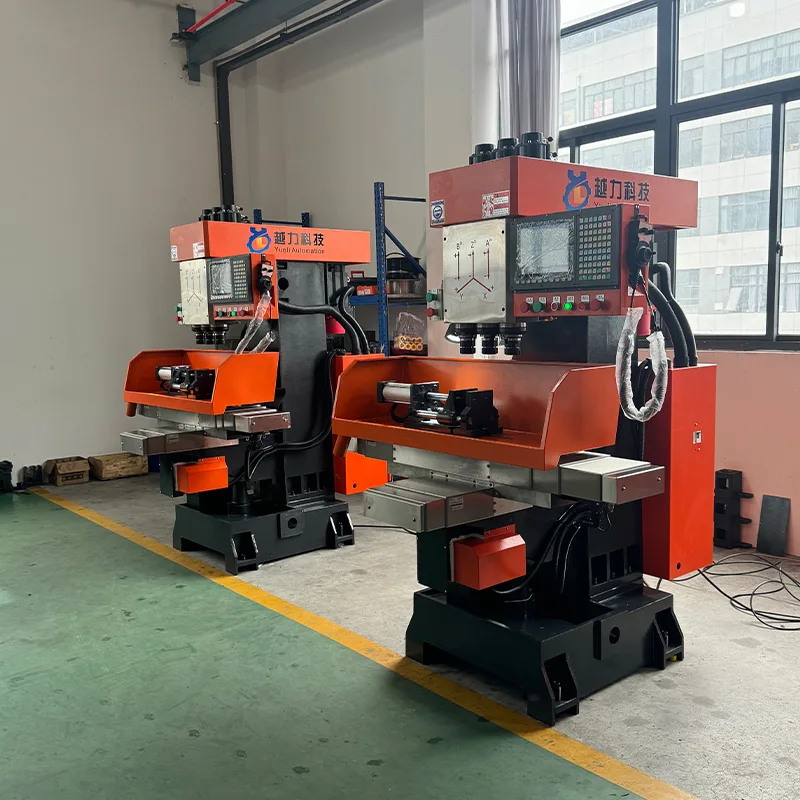

Függőleges CNC háromtengelyes

A függőleges CNC háromtengelyes ZSK-4150X4 cégünk kiforrott terméke. Ez a szerszámgép megoldja azt a problémát, hogy nagyszámú alkatrész megmunkálásakor a fúrást, dörzsárazást és menetfúrást nem lehetett egyszerre befejezni. Teljes fúrás, dörzsárazás, letörés és menetfúrás és egyéb követelmények, ideális mechanikai berendezés a nagy hatékonyság és energiatakarékosság eléréséhez. A gép könnyen kezelhető és szabadon üzemeltethető speciális műszaki személyzet nélkül. A cég több mint tíz éves professzionális technológiát és szigorú minőség-ellenőrzést halmozott fel, és jó értékesítés utáni szolgáltatással rendelkezik, amelyet az ügyfelek jól fogadnak.

Termék bemutatása

A függőleges CNC háromtengelyes ZSK-4150X4 cégünk kiforrott terméke. Ez a szerszámgép megoldja azt a problémát, hogy nagyszámú alkatrész megmunkálásakor a fúrást, dörzsárazást és menetfúrást nem lehetett egyszerre befejezni.

· Teljes fúrás, dörzsárazás, letörés és menetfúrás egy műveletben.

· Ideális mechanikus berendezés a nagy hatékonyság és energiatakarékosság eléréséhez.

· Könnyen kezelhető speciális műszaki személyzet nélkül.

· Több mint tíz éves professzionális technológia és szigorú minőségellenőrzés.

· Jó értékesítés utáni szolgáltatás, amelyet az ügyfelek jól fogadtak.

Főbb jellemzők

A függőleges CNC háromtengelyes ZSK-4150X4 a következő tulajdonságokkal rendelkezik.

· Nagyszámú alkatrész feldolgozása, a fúrás és dörzsárazás, valamint a menetfúrás egyszerre, nagy hatékonysággal történik.

· A törzs kompakt és merev.

· A főtengely kiváló minőségű ötvözött acélból készült, és edzett és hőkezelt, precízen köszörült. Magas kopásállósággal rendelkezik.

· A csúszófelületet szuperszonikus frekvencia oltja ki. Kenőszerkezettel rendelkezik, amely biztosítja a csúszófelület élettartamát.

· A munkaasztal bal és jobb mozgása egy indítóeszközt és egy pufferpozicionáló eszközt tartalmaz, amelyek kis vibrációval és gyors mozgással rendelkeznek.

· A kés markolata húzórúd típusú, amiről nem könnyű leesni. Magas biztonsággal rendelkezik.

Műszaki előírások

A következő műszaki paraméterek a függőleges CNC háromtengelyes ZSK-4150X4-re vonatkoznak.

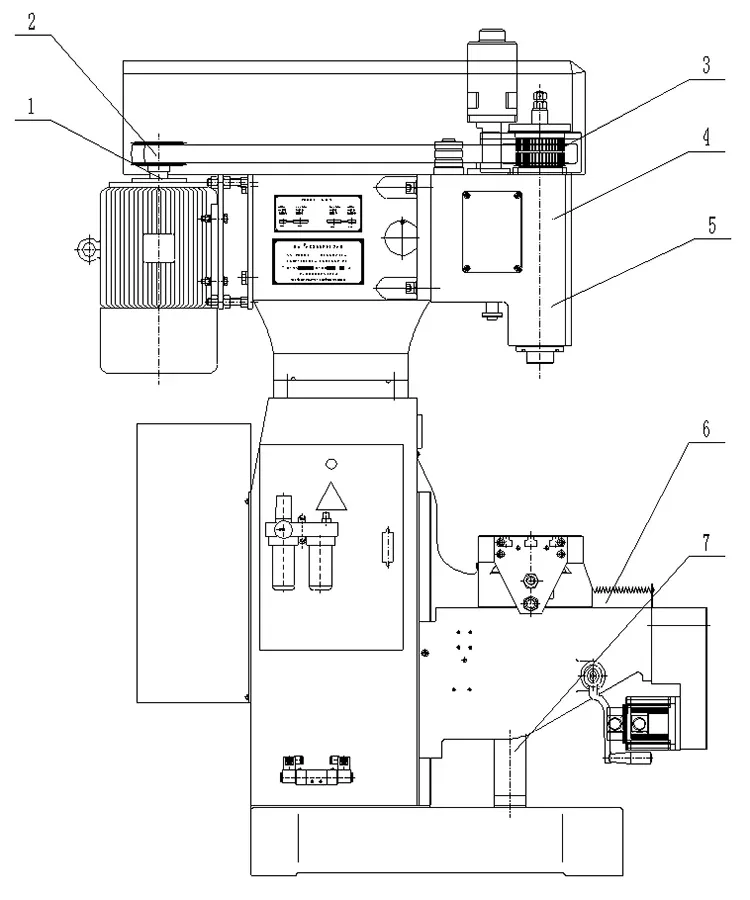

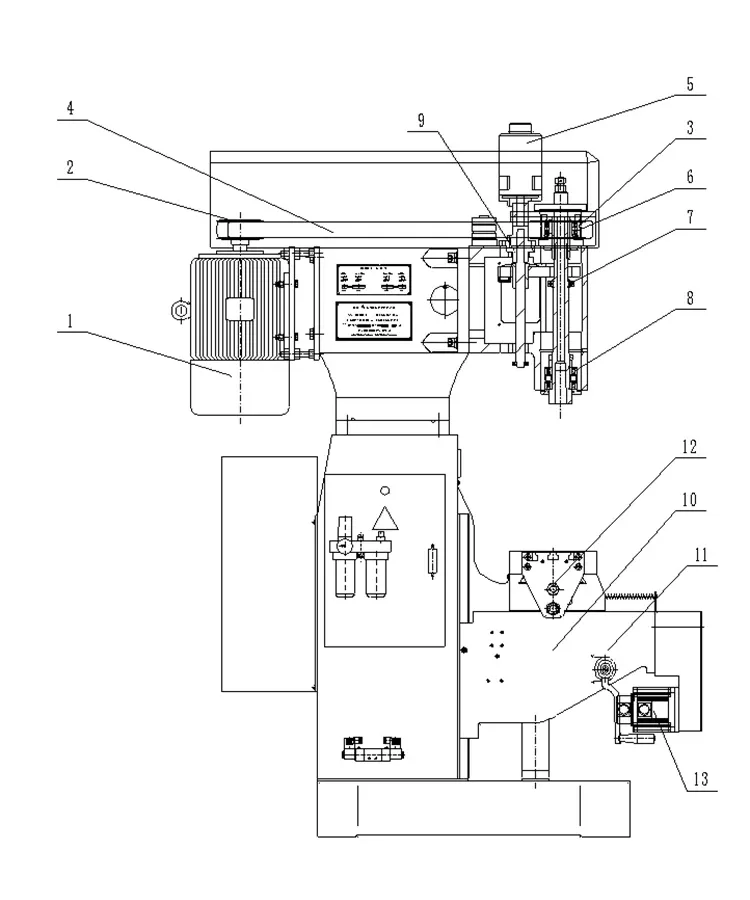

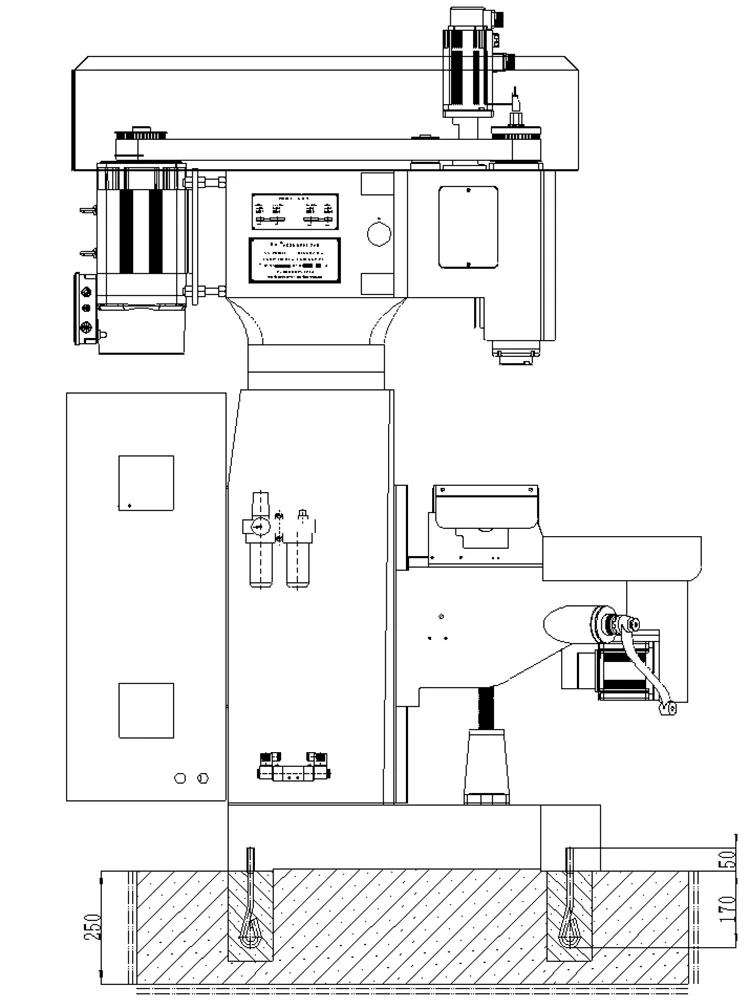

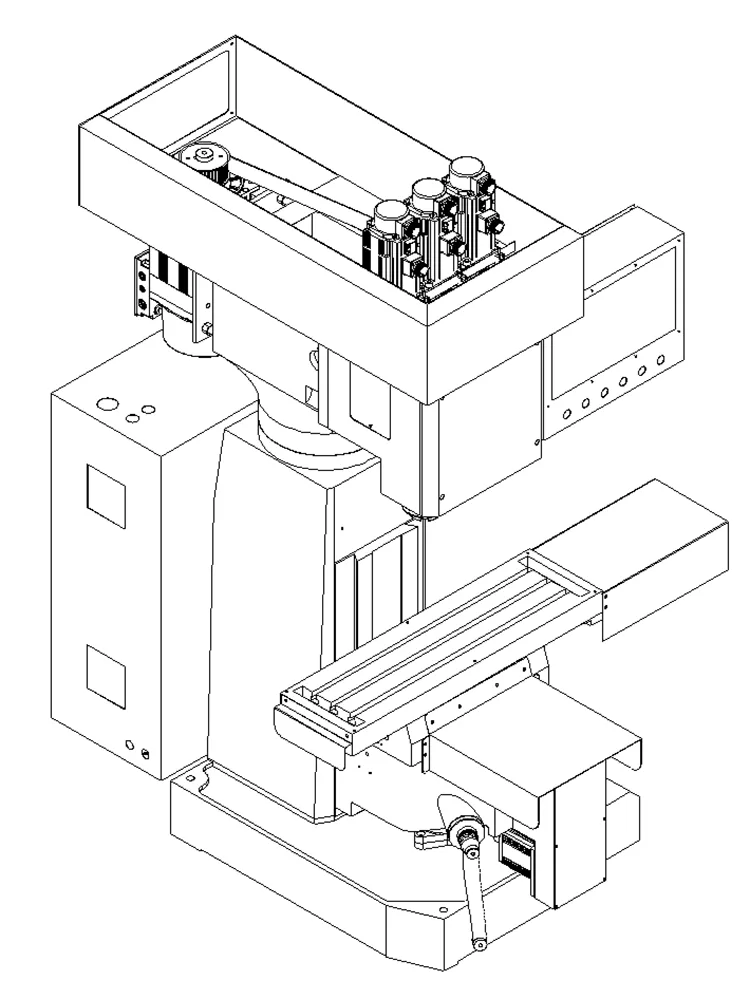

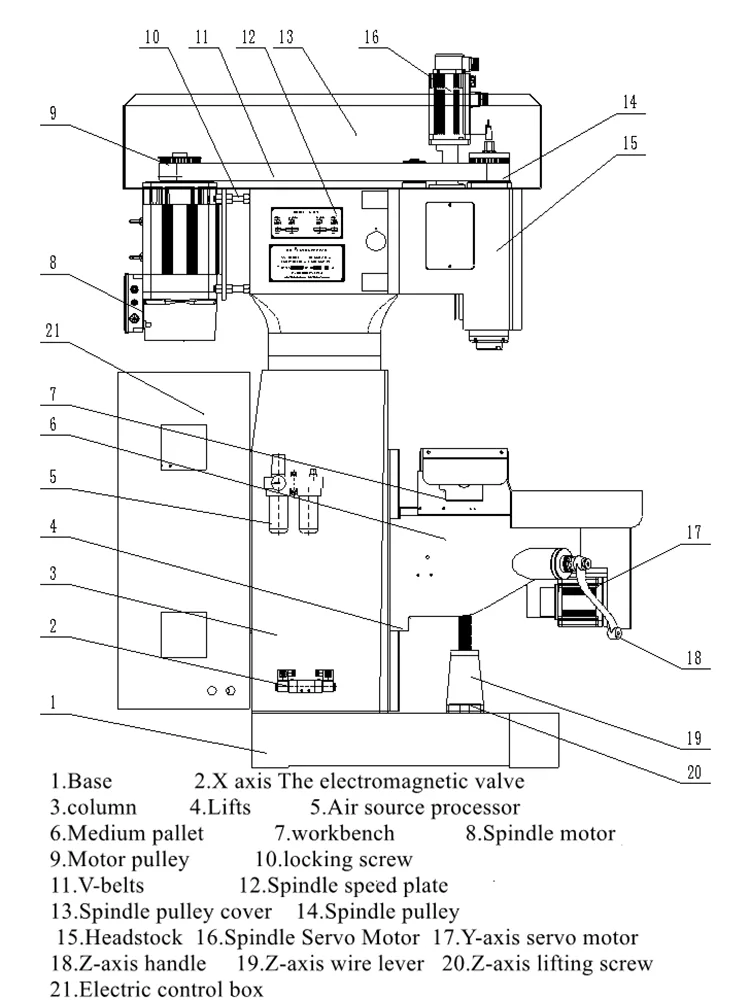

Szerszámgép mechanizmusa és teljesítménye

A függőleges CNC háromtengelyes ZSK-4150X4 kialakítása a marógép és a támasztó indítóeszköz szerkezeti jellemzőit veszi át, amelynek előnyei a nagy feldolgozási hatékonyság, a stabil pontosság és az egyszerű műveleti eljárások. A PLC logikai vezérlési feldolgozásra való használata hatékonyan elkerülheti a motor előre és hátra kapcsolása által okozott ívzárlatot. Ugyanakkor az impulzus triggerelési módszert használják a mágnesszelep meghajtására, hogy elkerüljék azt a jelenséget, hogy a mágnesszelep tekercs hosszú ideig feszültség alá kerül, ami a tekercs kiégését okozza.

· Szerkezet: Egyszerű megmunkáló központ. A programvezérlés a Taiwan Yitu vezérlőrendszert használja érzékelési funkcióval, hogy elkerülje a csap vagy a szerszám károsodását a mágnesszelep vagy az olajhenger meghibásodása miatt. Ember-gépbarát párbeszéd a könnyű kezelés érdekében.

· Alkalmas nagy és közepes tételes alkatrészek feldolgozására. Egyszeri befogás. Nagy hatékonyság és jó pontosság.

· A menetfúró mechanizmust nem kell cserélni a vezetőcsavar meghajtót. A hangmagasság szabványos. A pekingi szuperszinkron fő szervomotor saját frekvencia-átalakítással javítja a menetfelület érdességét és biztosítja a pontosságot.

· Erőfej alkatrészek független kutatása és fejlesztése. Precíziós köszörülés. Jó kopásállóság és hosszú élettartam.

· A Hust CNC rendszer az igényeknek megfelelően állíthatja be az előtolási sebességet. Hosszan tartó használat után a vezérorsó elhasználódik, a rendszer szerszámkompenzációs funkcióval rendelkezik.

· Minden motoros csúszófelület központi automatikus kenőberendezéssel rendelkezik a szerszámgép élettartamának biztosítása érdekében.

· Szervomotor által hajtott csúszóasztal mozgás. Több koordináta is beállítható digitálisan. Nagy pozicionálási pontosság. Alacsony vibráció. Gyors válasz.

· A feldolgozás során a munkadarab állapota az érintőképernyőn jelenik meg. Riasztási funkció hiba esetén.

· A teljesen zárt védelem biztosítja a személyes biztonságot és javítja a feldolgozási környezetet.

Elektromos rendszer

A függőleges CNC háromtengelyes ZSK-4150X4 a következő elektromos alkatrészeket használja.

· Mágnesszelep: Taiwan AirTAC. Jó stabilitás. A légnyomás nem lehet 0,5 MPa-nál alacsonyabb.

· AC kontaktor: Koreai LS. Jó stabilitás.

· Relé: Omron. Jó stabilitás.

Átviteli rendszer

A függőleges CNC háromtengelyes ZSK-4150X4 a következő sebességváltó-komponenseket használja.

Kenőrendszer

Az orsóhüvely és a vezetősín felület kenése kézi kenőszivattyúval történik, amely megkönnyíti és átfogóbbá teszi a kezelést, biztosítva a kenőfelület élettartamát.

Üzemeltetési és feldolgozási óvintézkedések

A következő óvintézkedések a függőleges CNC háromtengelyes ZSK-4150X4 kezelési útmutatójából származnak.

· Üzembe helyezés előtt olvassa el a kezelési útmutatót és a kísérő dokumentumokat.

· Tápellátás: háromfázisú négyvezetékes, 7KW teljesítményű, szigetelt vezeték keresztmetszete legalább 4mm² (réz).

· Ne telepítse hőforrás, magas hőmérsékletű vagy poros hely közelébe.

· A kicsomagolás után az első használat előtt töltsön olajat az olajjel vonalára.

· A hűtőszivattyú nem működhet folyadék nélkül.

· Ne ossza meg a tápegységet elektromos hegesztőgépekkel vagy magas/közepes frekvenciájú berendezésekkel.

· A földvezetéket szabványosra kell csatlakoztatni. Keresztmetszete legalább 2,5 mm².

· Bekapcsolás után a próbaüzem előtt ellenőrizze a teszttollat, hogy a gép külső része nincs-e villamosítva.

· Indítsa el az olajszivattyú motorját a kézikönyv szerint. Figyelje meg, hogy az olajszivattyú megfordítva van-e.

· A közelítéskapcsolók beállítása és rögzítése megtörtént. Kisebb módosítások megengedettek. A főbb változtatások az értékesítés utáni szolgáltatást kérik.

· Gyárilag beállított inverter paraméterek. A felhasználó nem állíthat be külön.

· Az inverterriasztás elkerülése érdekében ne nyomja meg gyorsan és gyakran a „kézi” gombot.

· A szerszám cseréjekor vagy a hajtószíj beállításakor kapcsolja ki a külső tápegységet.

· A sárga-zöld földelési kapcsot földelni kell. Ne csatlakoztassa a fázisvezetéket a nullaponthoz (N).

· Ne válasszon túlterhelési üzemmódot. Használjon megfelelő szerszámokat, vágási mennyiséget, előtolási sebességet.

· Zárkapcsoló az elektromos vezérlődobozon. A karbantartási ellenőrzés során kapcsolja ki és zárja le.

Gyakran Ismételt Kérdések

Mekkora az orsó kúpja ennek a gépnek?

A függőleges CNC háromtengelyes ZSK-4150X4 orsókúpja MT4.

Mekkora a maximálisan megmunkálható furatátmérő?

A maximális furatátmérő Ф50 mm, ha 4 vágóéllel rendelkező réz alkatrészeket dolgozunk fel, és fordulatonkénti előtolás 0,16 mm/r.

Mekkora a maximális csapolási átmérő?

A maximális menetfúró átmérő Ф50 mm a réz alkatrészek megmunkálásához. Mekkora az X, Y és Z tengely útja? Az X tengely mozgása 400 mm, az Y tengely mozgása 250 mm, és a Z tengely mozgása 320 mm.

Mi az orsó fordulatszám tartománya?

A Z1 és Z2 tengelyű főorsó fordulatszám-tartománya 619 és 1420 ford/perc között van szervovezérléssel.

Mekkora az orsómotor teljesítménye és a gép teljes tömege?

Az orsó szervomotor teljesítménye 5,5 kW 380 V-on, a gép nettó tömege 2500 kg.

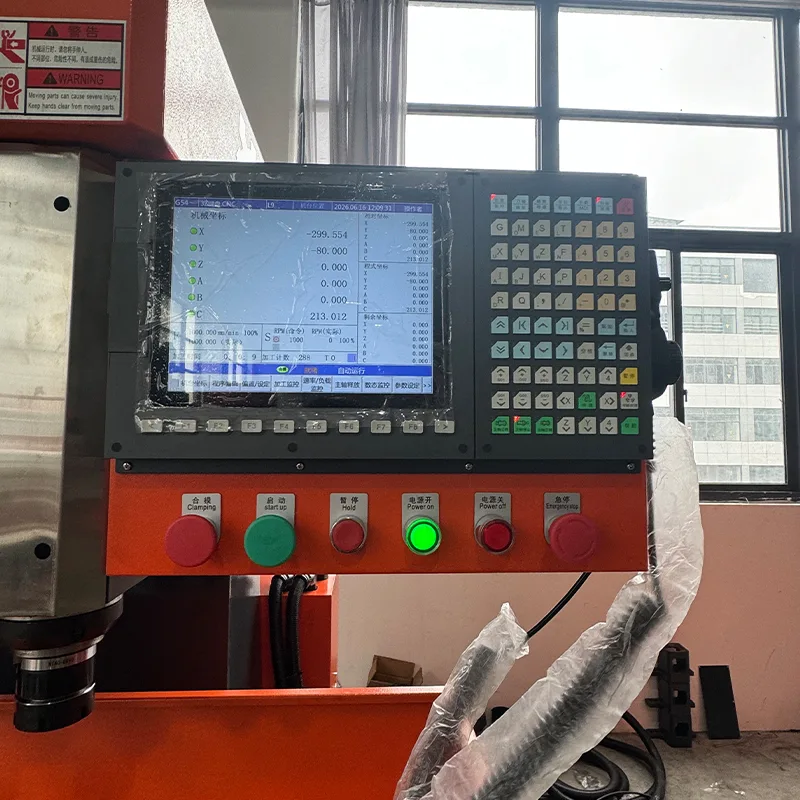

Milyen vezérlőrendszert használ ez a gép?

A gép a tajvani Yitu vezérlőrendszert használja ember-gépbarát párbeszéddel az egyszerű kezelés érdekében.
