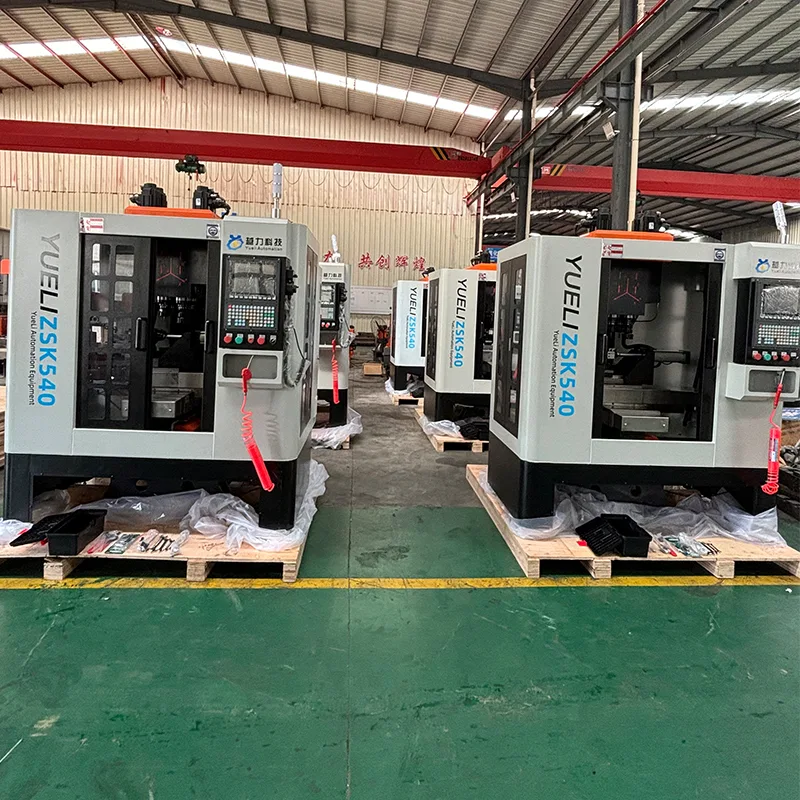

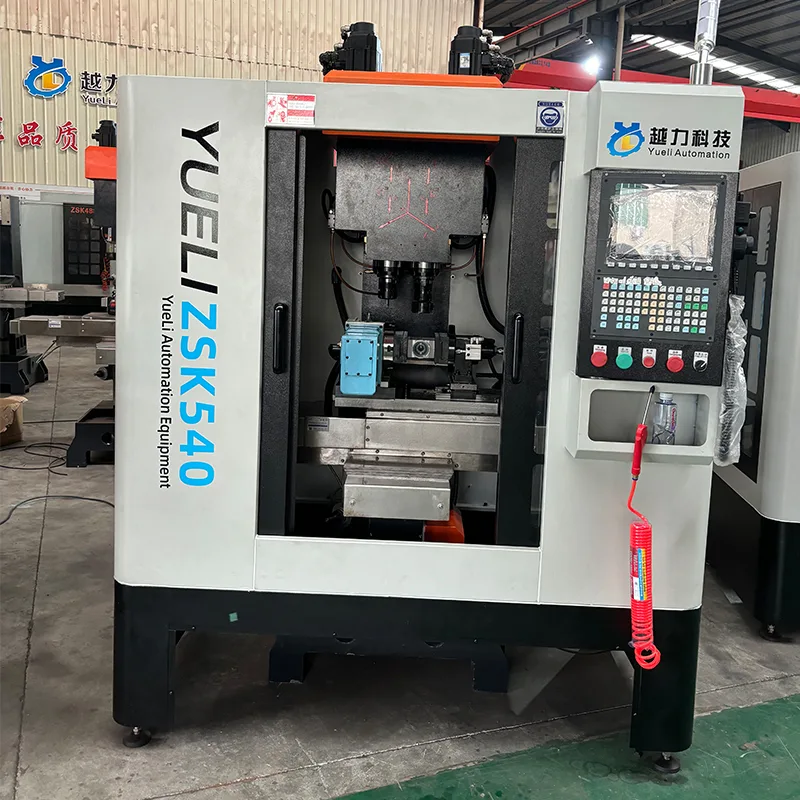

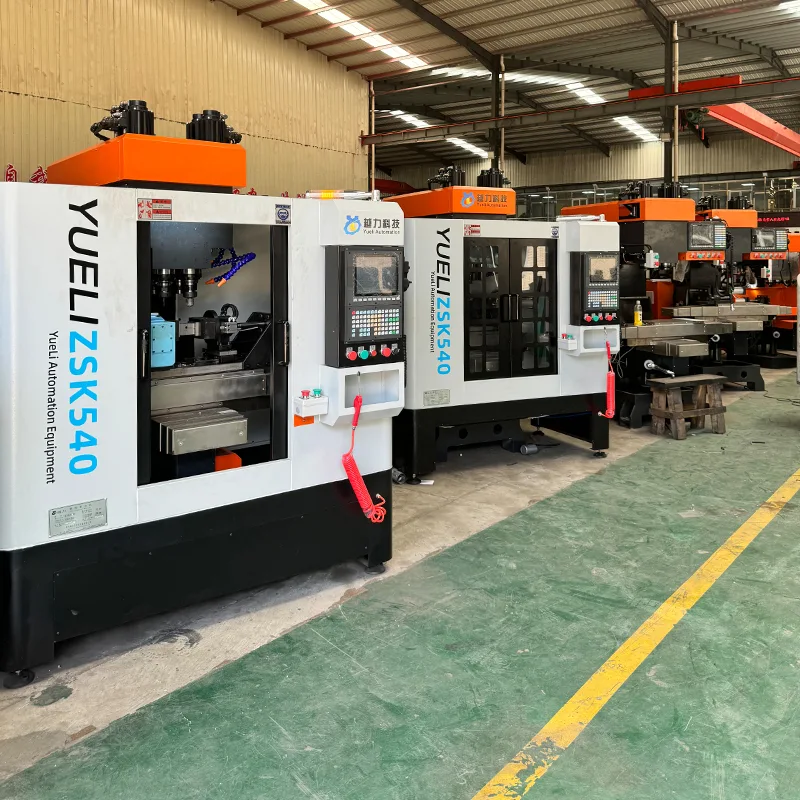

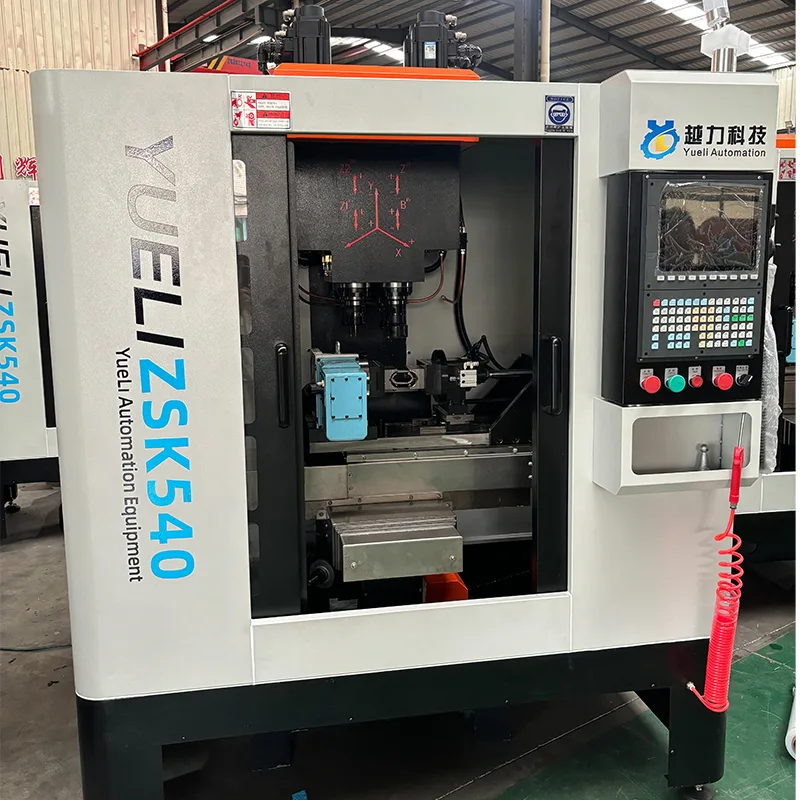

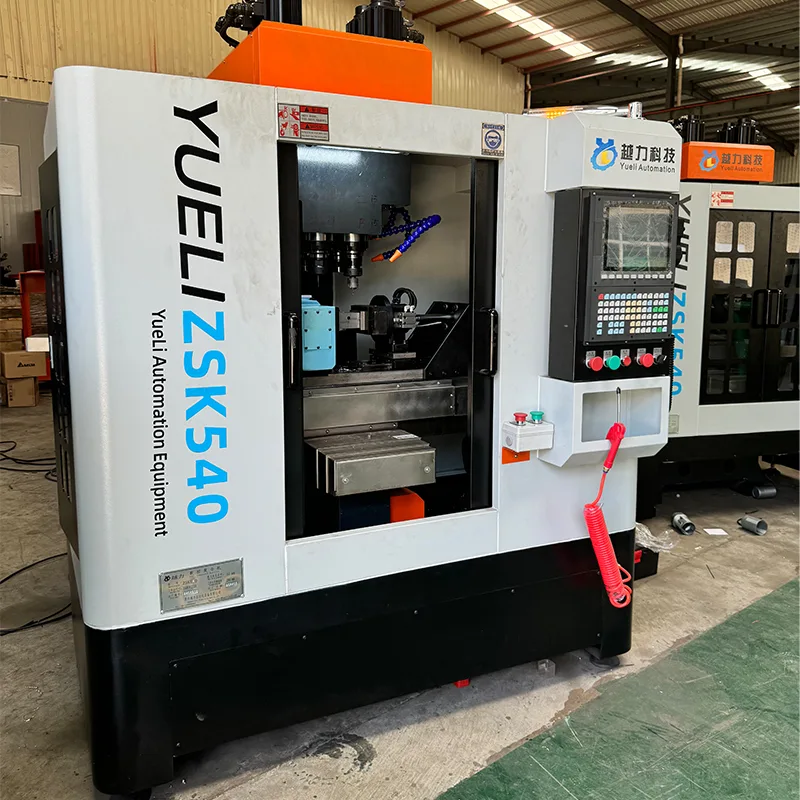

Függőleges 4 tengelyes fúró menetfúró központ

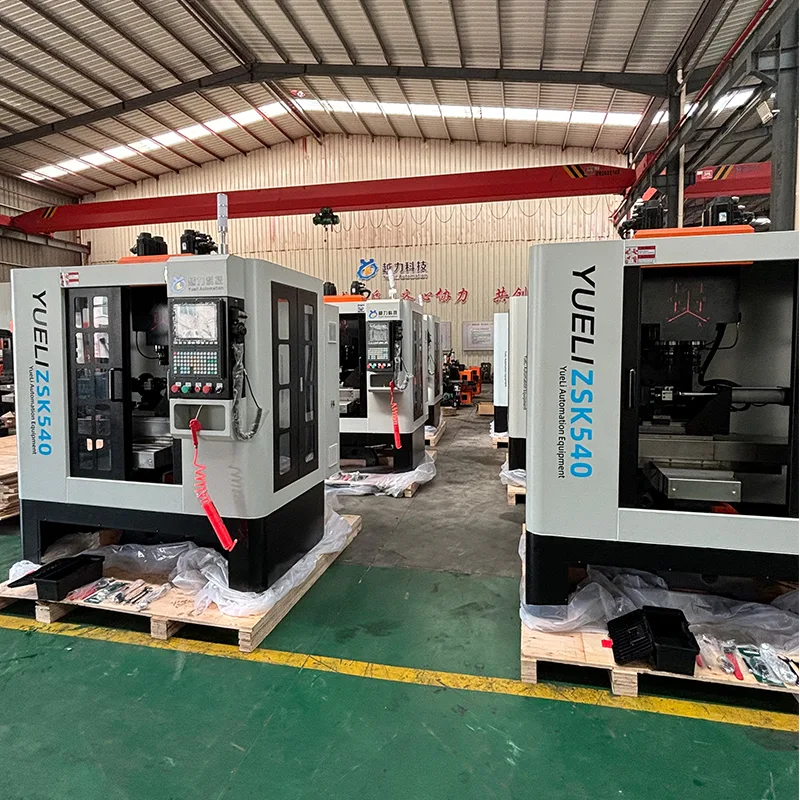

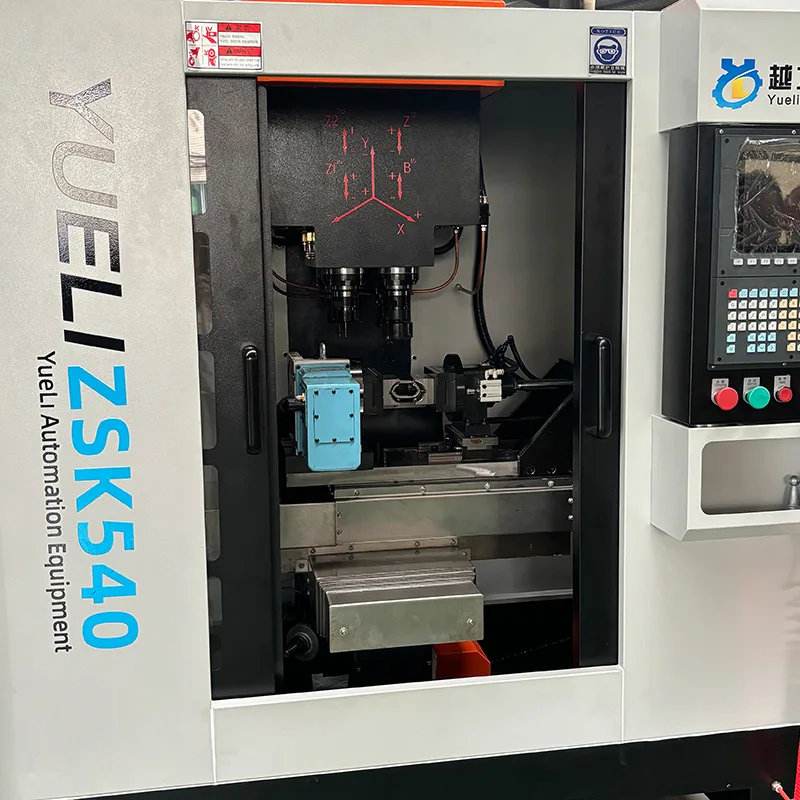

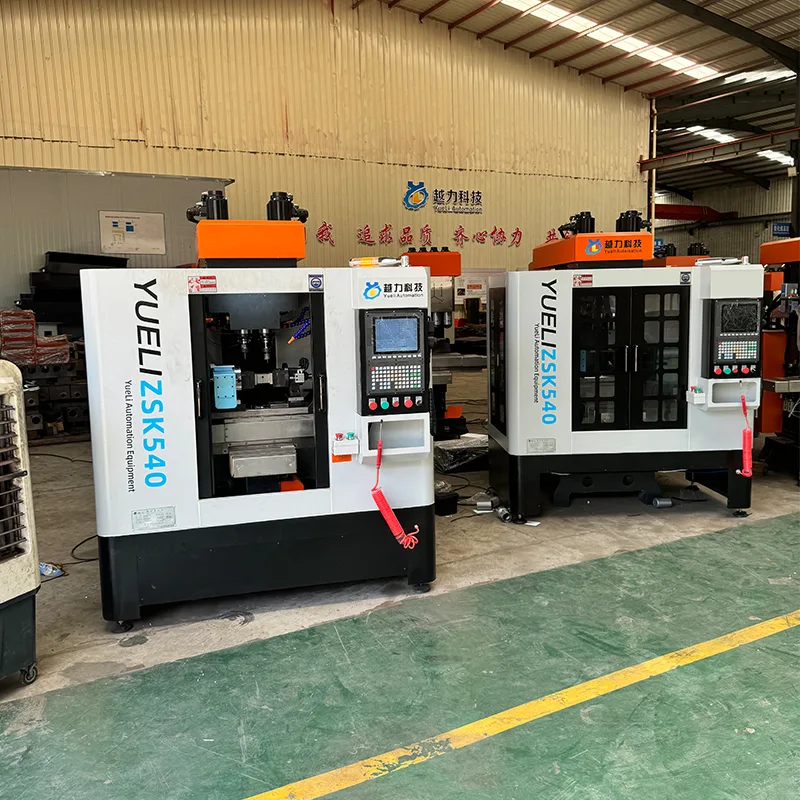

Yueli ZSK540-A függőleges 4 tengelyes fúró menetfúró központ. Taiwan Syntec busz CNC rendszer érintőképernyővel. Ember-gép interfész. Felhasználóbarát párbeszéd. Intuitív programozás. Egyszerű működés. Gyorsan tanulható. 4 tengelyes CNC funkció: mind a négy tengely fúrható, menetfúrható és marható. Hiwin golyós csavaros előtolás. 5,5 kW-os szervo orsó motor. Merev csapolás. Beépített frekvenciaváltó. Fokozatmentes sebességszabályozás. Garantálja a megmunkálási pontosságot. Negyedik tengellyel felszerelt. Végezi a fúrást, menetfúrást, marást és hornyolást különböző síkon. Koreából importált pneumatikus alkatrészek. Munkaasztal és középső konzol Hiwin görgős lineáris vezetőkkel és görgős golyós csavarokkal. Támogatja a nehéz vágást. Digitális helymeghatározás. Nagy ismétlési pozicionálási pontosság. Gyors szerszámbeállítás. Kényelmes működés. Egy kezelő több gépet is üzemeltethet. Csökkenti a munkaerőköltségeket és csökkenti a munkaintenzitást. Teljes burkolat. Tisztán tartja a műhelyt.

Alapvető előnyei

A ZSK540-A függőleges 4 tengelyes fúrófúró központ a következő kulcsfontosságú jellemzőket tartalmazza a stabil teljesítmény és a hatékony működés érdekében.

· Taiwan Syntec busz CNC rendszer érintőképernyővel. Felhasználóbarát ember-gép interfész. Intuitív programozás. Egyszerű működés. Gyorsan tanulható.

· 4 tengelyes CNC funkció: mind a négy tengely fúrható, menetfúrható és marható. Hiwin golyós csavaros előtolás. 5,5 kW-os szervo orsós motor. Merev csapolás. Beépített frekvenciaváltó. Fokozatmentes sebességszabályozás. Garantálja a megmunkálási pontosságot.

· Negyedik tengellyel felszerelt. Végezi a fúrást, menetfúrást, marást és hornyolást különböző síkon.

· Koreából importált pneumatikus alkatrészek.

· Munkaasztal és középső konzol Hiwin görgős lineáris vezetőkkel és görgős golyós csavarokkal. Támogatja a nehéz vágást.

· Digitális helymeghatározás. Nagy ismétlési pozicionálási pontosság. Gyors szerszámbeállítás.

· Kényelmes kezelés. Egy kezelő több gépet is üzemeltethet. Csökkenti a munkaerőköltségeket és a munkaintenzitást.

· Teljes burkolat. Tisztán tartja a műhelyt.

Műszaki előírások

A következő műszaki paraméterek vonatkoznak a ZSK540-A függőleges 4 tengelyes fúrófúró központra.

Fő konfigurációs lista

A következő alkatrészek a ZSK540-A függőleges 4 tengelyes fúrófúró központ alapfelszereltségei.

A negyedik tengely specifikációi

A gép egy negyedik tengellyel van felszerelve. A következő paraméterek a negyedik tengely egységére vonatkoznak.

Gyártási és minőség-ellenőrzési folyamat

A Yueli strukturált gyártási folyamatot követ a gép minőségének biztosítása érdekében.

· Öntöttvas 6 hónapon keresztül magas hőmérsékleten és öregedési kezeléssel feldolgozva.

· Precíziós összeszerelési folyamat: lineáris vezetőszerelvény, golyóscsavar-szerelés, csapágyszerelés.

· Professzionális kaparási folyamat: motoralap kaparás, orsóvég kaparás, oszlop szerelési felület kaparás.

· Tudományos gyártás teljesen nyomon követhető minőségellenőrzési rendszerrel.

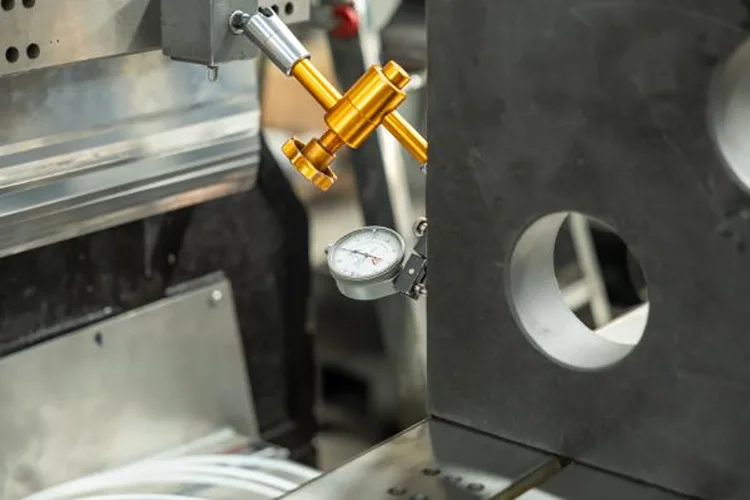

Minőség-ellenőrzési szabványok

A Yueli minden gépen átfogó minőségellenőrzést végez.

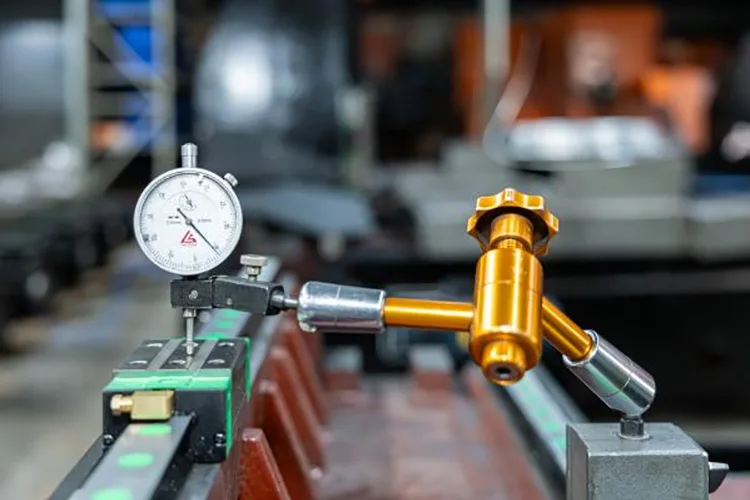

· Hangemelkedési hiba észlelése: egyidejűleg érzékeli az egyenességet X és Y irányban.

· Valamennyi alkatrész megmunkálási és összeszerelési pontosságát igazolja.

· Méri a tényleges pozicionálási pontosságot és az ismétlődő pozicionálási pontosságot.

· Az orsó függőlegessége a munkaasztalhoz képest: 0,01 mm-en belül.

· Z tengely vezetőút az asztal merőlegességéhez: 0,01 mm-en belül.

· X-Y tengely vezetőpálya merőlegessége: 0,005 mm-en belül.

Alkalmazási mezők

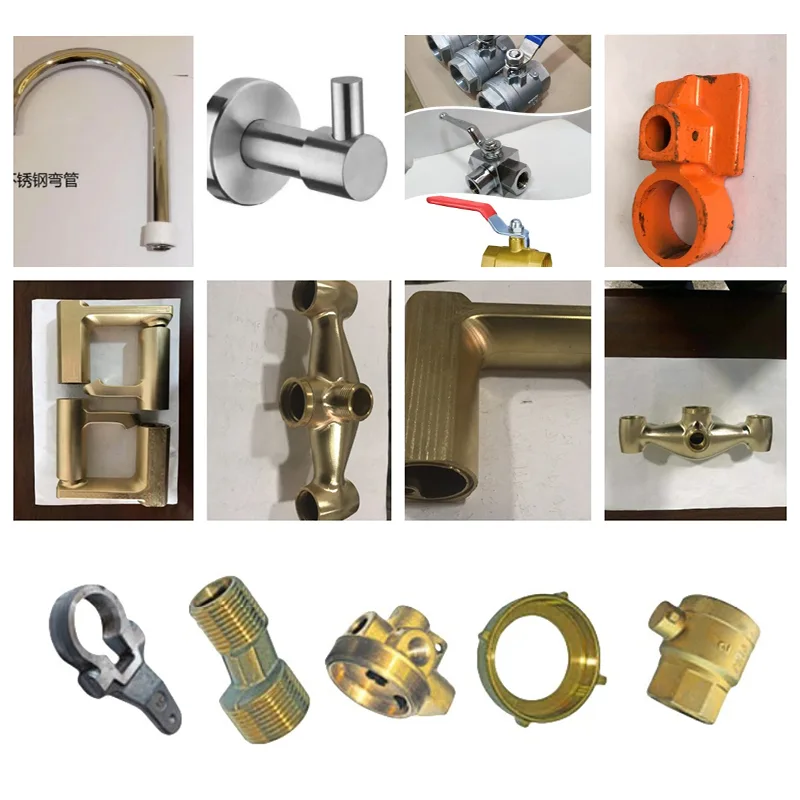

A ZSK540-A függőleges 4 tengelyes fúró menetfúró központ különféle fémvágási műveletekre alkalmas.

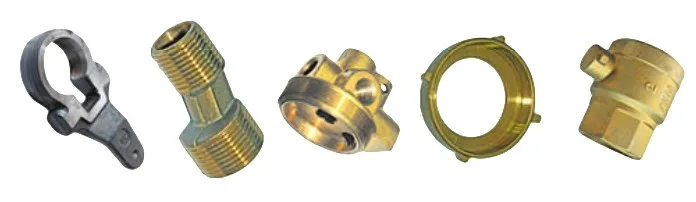

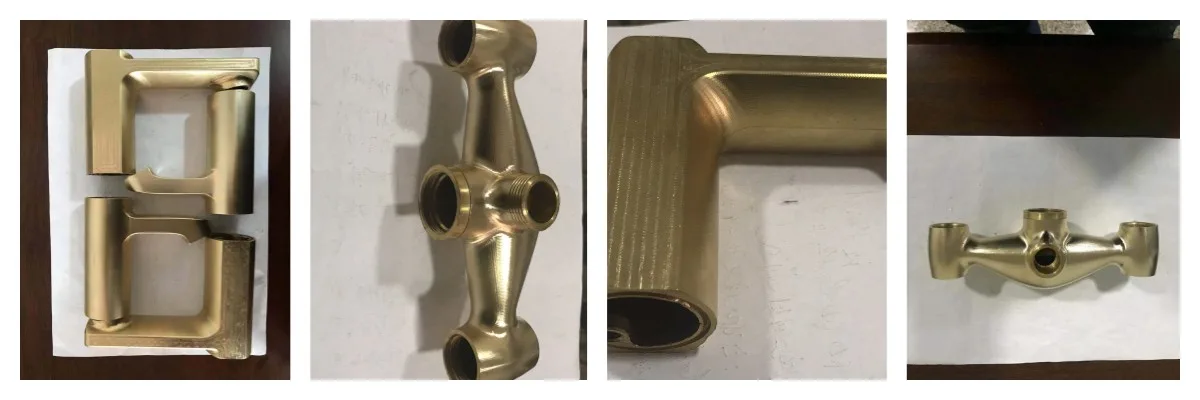

· Anyagok: réz, alumínium, cinkötvözet, acél.

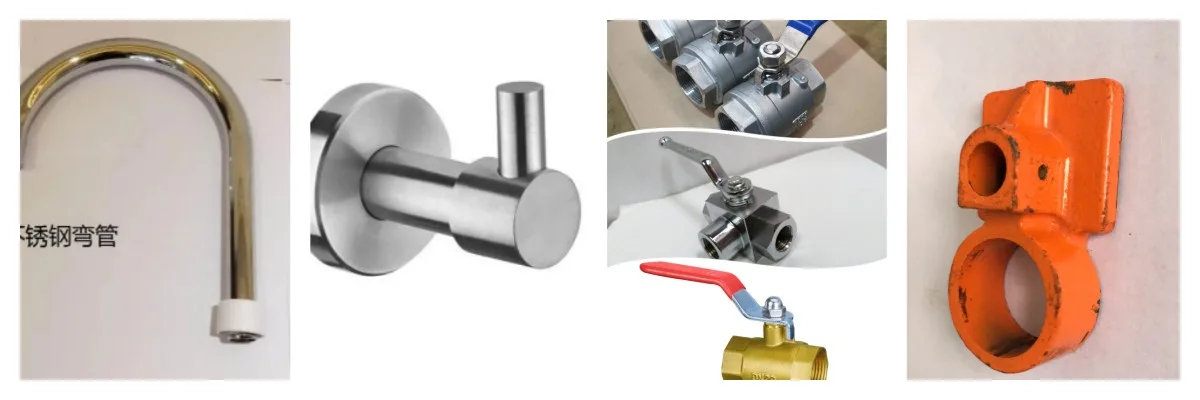

· Szaniterek, tűzvédelmi szelepek, ajtóvezérlő vasalat.

· Háztartási gép hardver, vízmérők, autóalkatrészek.

· Repülési alkatrészek.

A Quanzhou Yueli Automation Equipment Co., Ltd.-ről

A Quanzhou Yueli Automation Equipment Co., Ltd.-t 2013-ban alapították. A cég székhelye Nan'an, Fujian, Kína. Ez egy magántermelő vállalkozás, amelyet fúró menetfúró gépek, fúró menetfúró központok és fúró menetfúró marási folyamatközpontok vezetnek.

· 2013-ban alapították, székhelye Nan'an, Fujian.

· Alaptermékek: fúró menetfúró keverék gépek, fúró menetfúró központok, fúró menetfúró maró folyamatközpontok.

· Kiszolgál: szaniterek, tűzvédelmi szelepek, ajtóvezérlő vasalat, autóalkatrészek, repülőgépipar, gépgyártás.

· Az összeszerelési gyártástól a kutatás-fejlesztésig, a gyártásig, az értékesítésig és a szolgáltatások integrációjáig fejlesztették.

· CNC portálsínes csiszológépekkel, fúrómalmokkal, maró-, ásó-, polírozó keverékgépekkel és egyéb vizsgálóberendezésekkel rendelkezik.

· Az értékesítési hálózat Kínában több mint 20 tartományt fed le, és több mint 30 országba exportál.

Gyakran Ismételt Kérdések

Mekkora az orsó kúpja és a maximális fúrási átmérő?

BT40 orsó kúpos. A maximális fúrási átmérő 50 mm. A menetfúrás maximális átmérője 50 mm.

Mekkora az orsó fordulatszáma és a motor teljesítménye?

Az orsó fordulatszám-tartománya 0-3000 ford/perc. Az orsómotor teljesítménye 5,5 kW.

Mi a negyedik tengely indexelése és ismétlési pontossága?

Az indexelés pontossága 20 másodperc. Az ismétlési pontosság 4 másodperc.

Mi a CNC rendszer, a vezetők és a golyóscsavarok márkája?

Taiwan Syntec CNC rendszer. Hiwin lineáris vezetők és golyós csavarok. Koreából importált pneumatikus alkatrészek.

Milyen anyagokhoz és iparágakhoz alkalmas ez a gép?

Réz, alumínium, cinkötvözet, acél. Szaniterek, tűzvédelmi szelepek, ajtóvezérlő vasalat, háztartási gép vasalat, vízmérők, autóalkatrészek, repülőgépipar.
