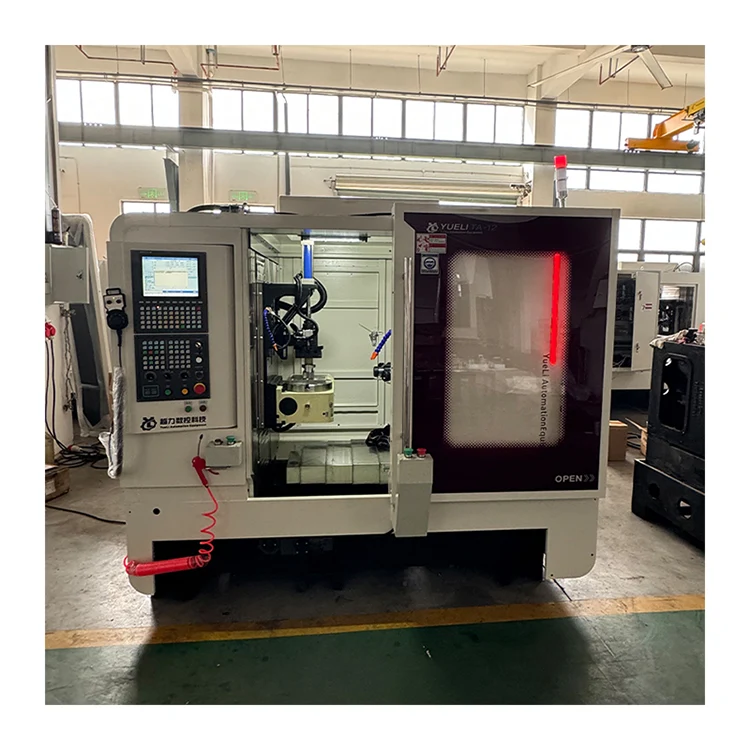

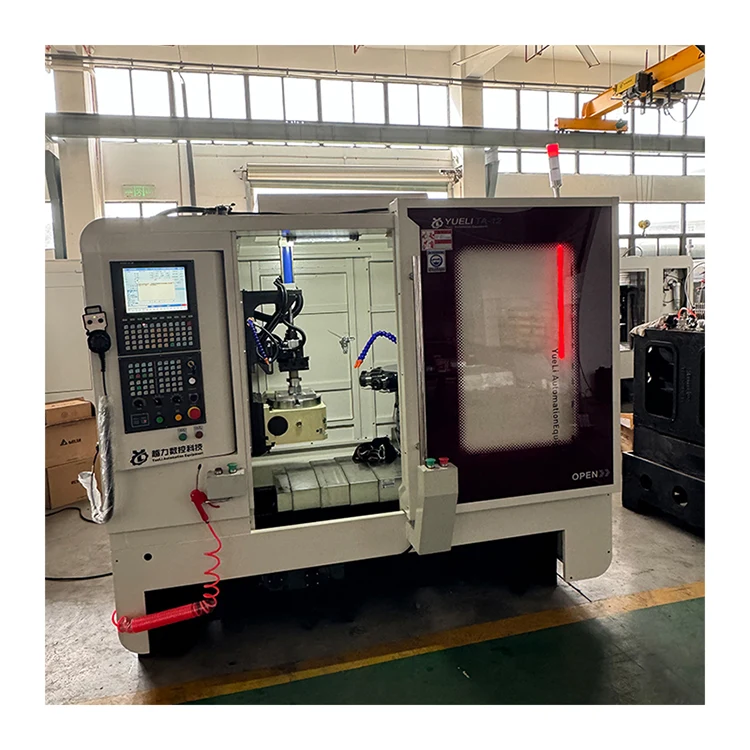

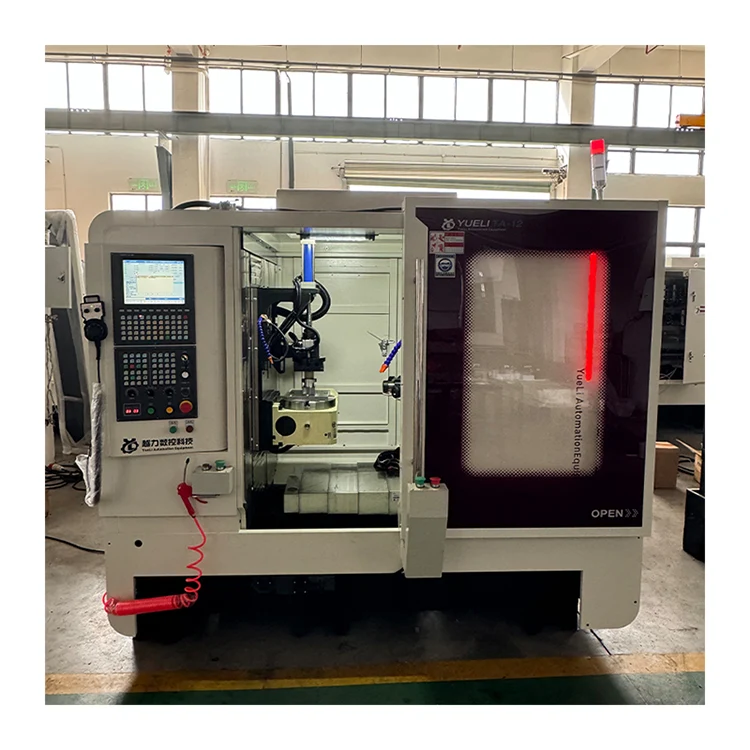

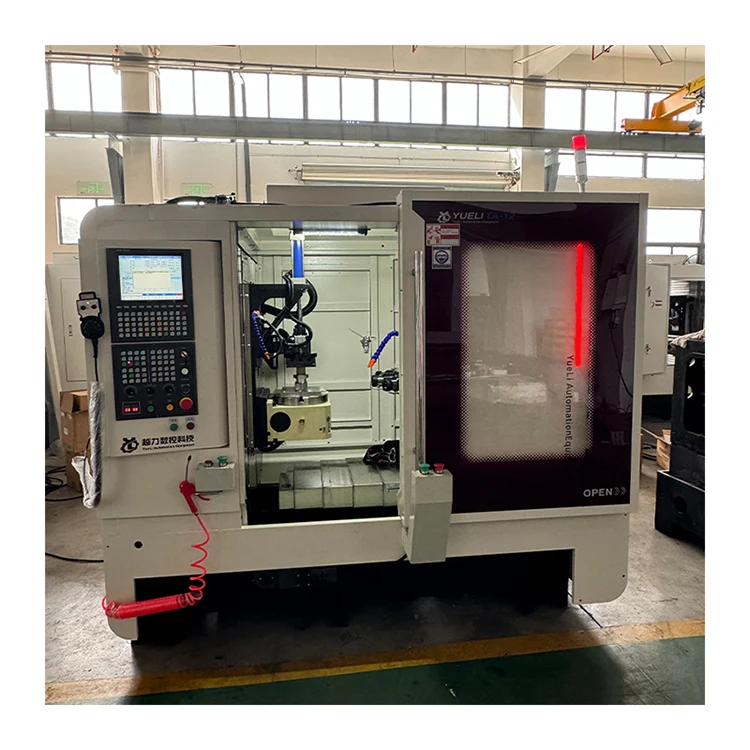

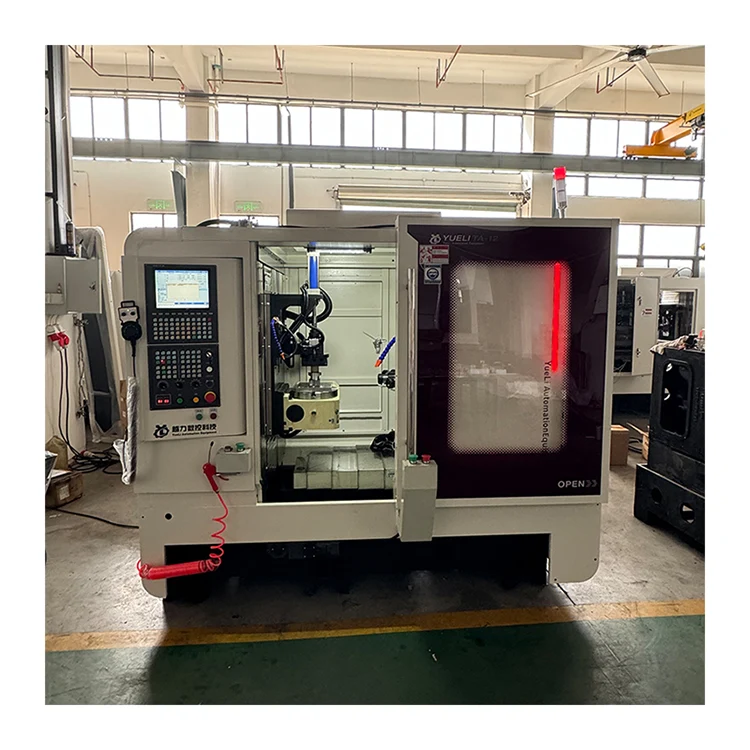

Vízszintes 12 orsós CNC revolverfejű gép

A vízszintes 12 orsós CNC revolvergépet (a TA-12 belső modell) a Quanzhou Yueli Automation Equipment Co., Ltd. gyártja. Alkalmas nagy és közepes mennyiségű tételek gyártására és feldolgozására. A gép sima és nagyvonalú megjelenést, egyszerű és intuitív kezelést és kényelmes beállítást kínál. A CNC vezérléssel nagyobb automatizálást, jó megbízhatóságot és csökkentett munkaintenzitást kínál, lehetővé téve egy személy több gép kezelését és kezelését. Ez a termék ideális, nagy hatékonyságú szennyezésgátló feldolgozó berendezés.

Termék bemutatása

A vízszintes 12 orsós CNC revolvergép alkalmas nagy és közepes mennyiségű tételek gyártására és feldolgozására. A gép megjelenése sima és nagyvonalú, a kezelés egyszerű és intuitív, a beállítás pedig kényelmes. Átveszik a CNC vezérlést, magasabb az automatizálás foka, jó a megbízhatóság, csökken a kezelő munkaintenzitása, megvalósítható egy személy és több gép üzemeltetése, kezelése.

Műszaki konfigurációs paraméterek

A vízszintes 12 orsós CNC revolvergépre a következő alkatrészek és előírások vonatkoznak.

Fő műszaki paraméterek

A vízszintes 12 orsós CNC revolvergépre a következő műszaki paraméterek vonatkoznak.

A gép felépítése és teljesítménye

A vízszintes 12 orsós CNC revolvergép a következő szerkezeti és teljesítményjellemzőkkel rendelkezik.

· Egyszerű megmunkáló központ. A programvezérlés a Taiwan Hust vezérlőrendszert használja észlelési funkcióval, hogy elkerülje a csap vagy a szerszám károsodását a mágnesszelep vagy a henger meghibásodása miatt. Ember-gépbarát párbeszéd a könnyű kezelés érdekében.

· Alkalmas nagy és közepes tételes alkatrészek feldolgozására. Az egyszeri befogás befejeződött. Nagy hatékonyság és jó pontosság.

· A menetfúró mechanizmust nem kell cserélni a vezérorsós meghajtót. A hangmagasság szabványos. A pekingi CTB fő szervomotor saját frekvencia-átalakítással javítja a menetfelület érdességét és biztosítja a pontosságot.

· Független kutatás és fejlesztés az erőfej-alkatrészek tekintetében. Precíziós köszörülés. Jó kopásállóság. Hosszú élettartam.

· Hust CNC rendszer lehetővé teszi az adagolási sebesség igény szerinti beállítását. Hosszan tartó használat után a vezérorsó elhasználódik, a rendszer szerszámkompenzációs funkcióval rendelkezik.

· Minden motoros csúszófelület központi automatikus kenőberendezést használ a szerszámgép élettartamának biztosítása érdekében.

· Szervomotor által hajtott csúszóasztal mozgása. Több koordináta is beállítható digitálisan. Nagy pozicionálási pontosság. Alacsony vibráció. Gyors válasz.

· A feldolgozás során a munkadarab állapota megjelenik az érintőképernyőn. Riasztási funkció hiba esetén.

· A teljesen zárt védelem biztosítja a személyes biztonságot és javítja a feldolgozási környezetet.

Fő szerkezeti komponensek

A vízszintes 12 orsós CNC revolvergép a következő fő szerkezeti elemekből áll.

· Oszlop: 1 készlet

· A 4. tengely: 1 készlet

· Alap: 1 készlet

· Elektronikus rendszer: 1 készlet

· Hidraulikus satu: 1 készlet

· Forgácseltávolító rendszer: 1 készlet

Elektromos rendszer

A vízszintes 12 orsós CNC revolvergép a következő elektromos alkatrészeket használja.

· Mágnesszelep: Taiwan AirTAC. Jó stabilitás. A légnyomás nem lehet 0,5 MPa-nál alacsonyabb.

· AC kontaktor: Schneider. Jó stabilitás.

· Relé: Omron. Jó stabilitás.

Kenőrendszer

A vízszintes 12 orsós CNC revolvergép minden egyes hajtófeje vajjal van megkenve, amely könnyen használható és kezelhető, így biztosítva a kenőfelület élettartamát.

Standard tartozékok és dokumentumok

A vízszintes 12 orsós CNC revolvergéphez a következő tartozékok és dokumentumok tartoznak.

· Szerszámdoboz: Kétvégű csavarkulcs 17-19, hatlapfejű csavarkulcs 1,5-10 (1 készlet).

· Véletlenszerű dokumentumok: Rendszerspecifikáció, kezelési útmutató, vezetői utasítások (mindegyik példányban).

Gyakran Ismételt Kérdések

Mi az orsó interfész és a maximális fúrási kapacitás?

Az orsó interfész ER40. A maximális fúrási átmérő 60 mm a réz átmenő furatainál, és a maximális fúrási átmérő M50 × 3 mm réznél.

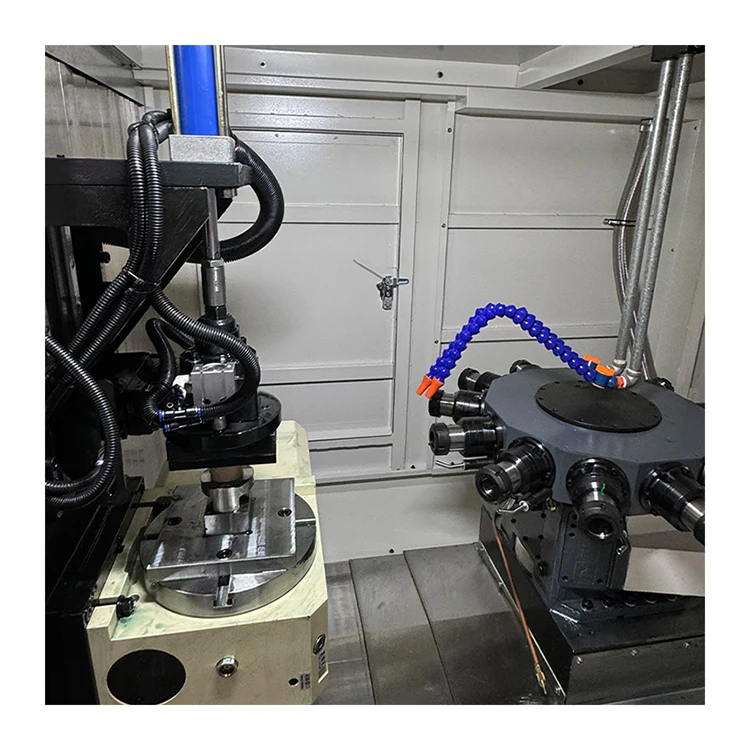

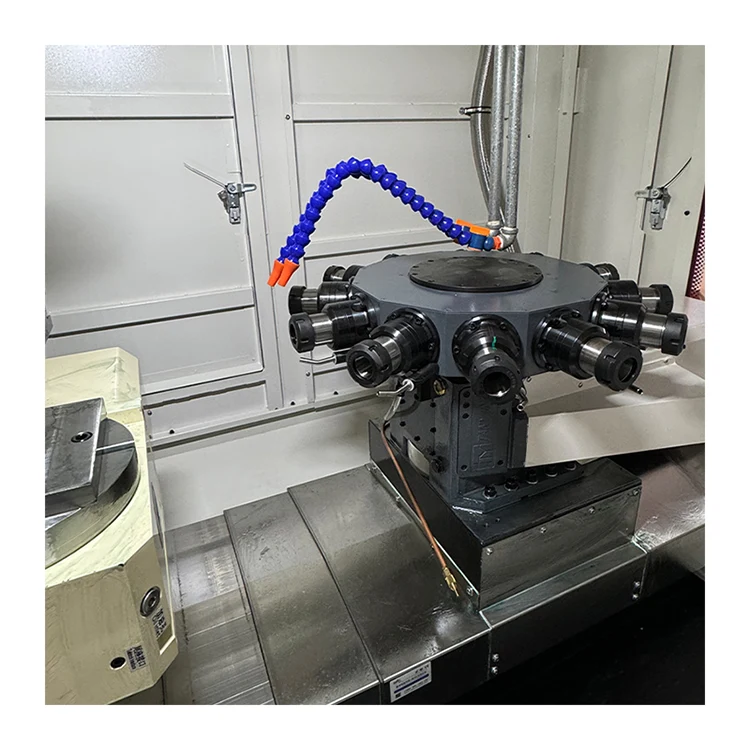

Hány orsója van a toronynak?

A forgó torony 12 orsóval rendelkezik. A szerszámcsere ideje 0,8 másodperc 180 fokonként.

Mekkora az X, Y és Z tengely mozgása?

Az X tengely mozgása 350 mm, az Y tengely 400 mm és a Z tengely mozgása 300 mm. A maximális mozgási sebesség minden tengelyre 30 m/perc.

Mi a CNC rendszer és az orsómotor teljesítménye?

A gép a Taiwan Hust CNC rendszert használja 5,5-7,5 kW (opcionális) szervoorsó-motorral.

Mekkora a gép súlya és méretei?

A gép méretei 2200×1765×1922mm lemezborítással, nettó tömege 3500KG.
