Lineáris vezetőfúrás menetfúró központ nyitott típus

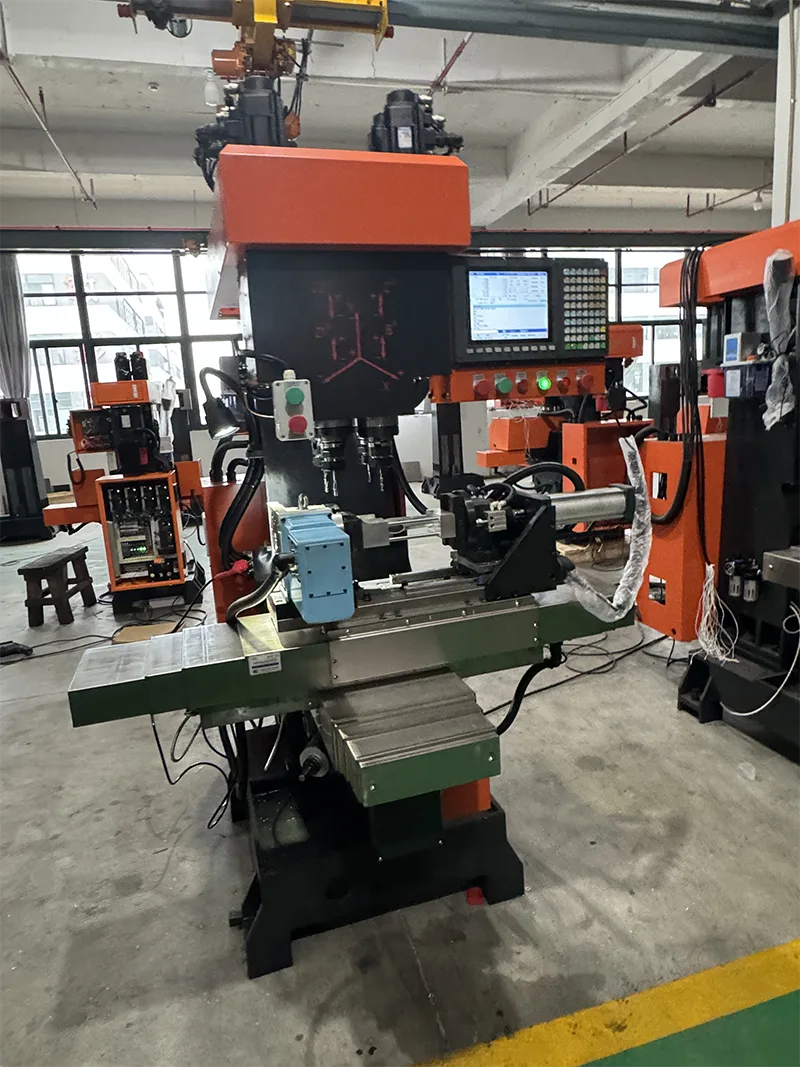

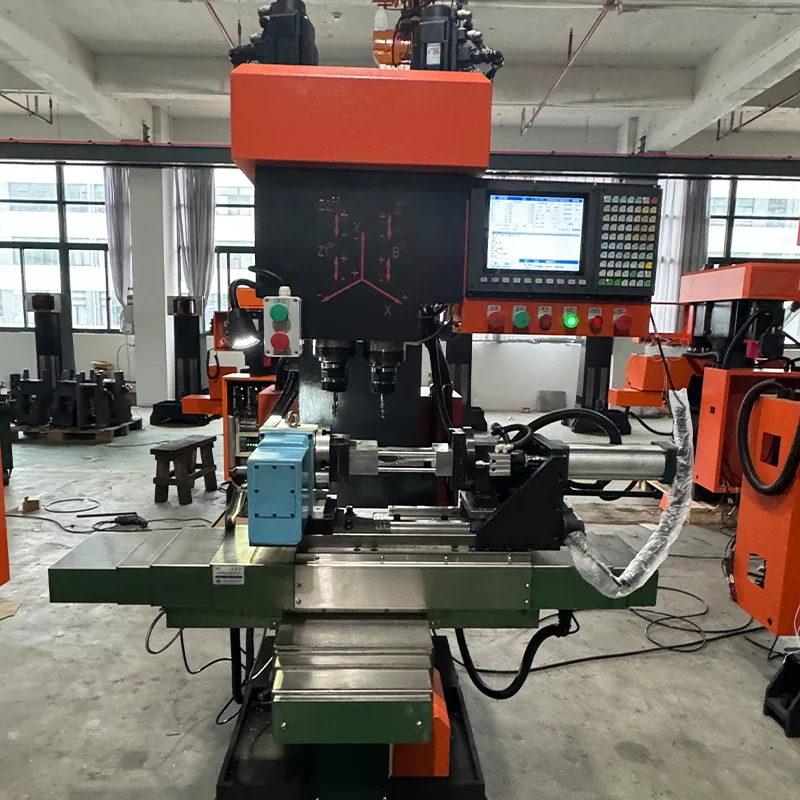

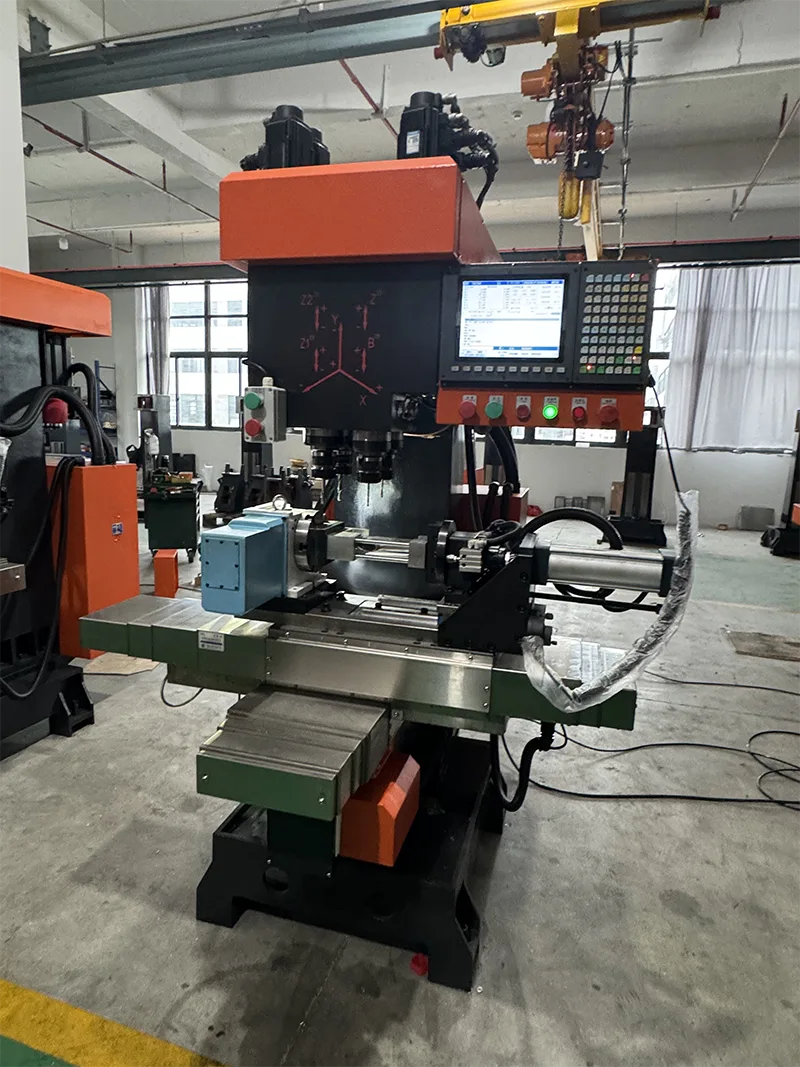

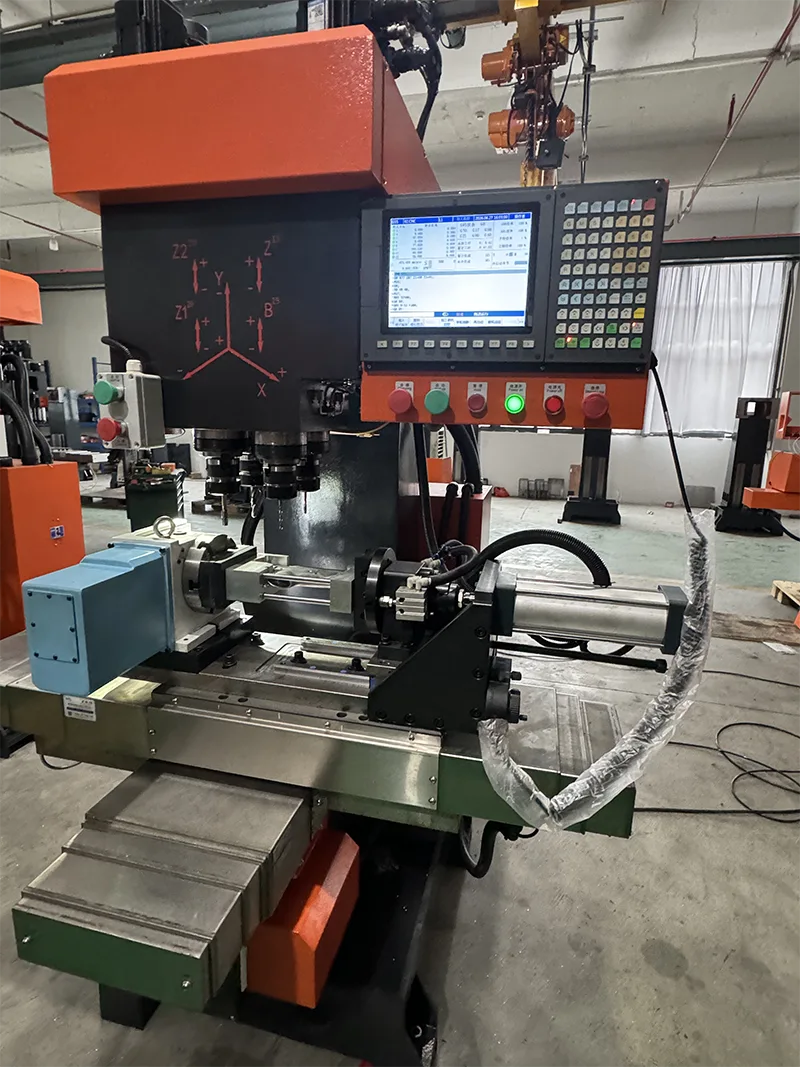

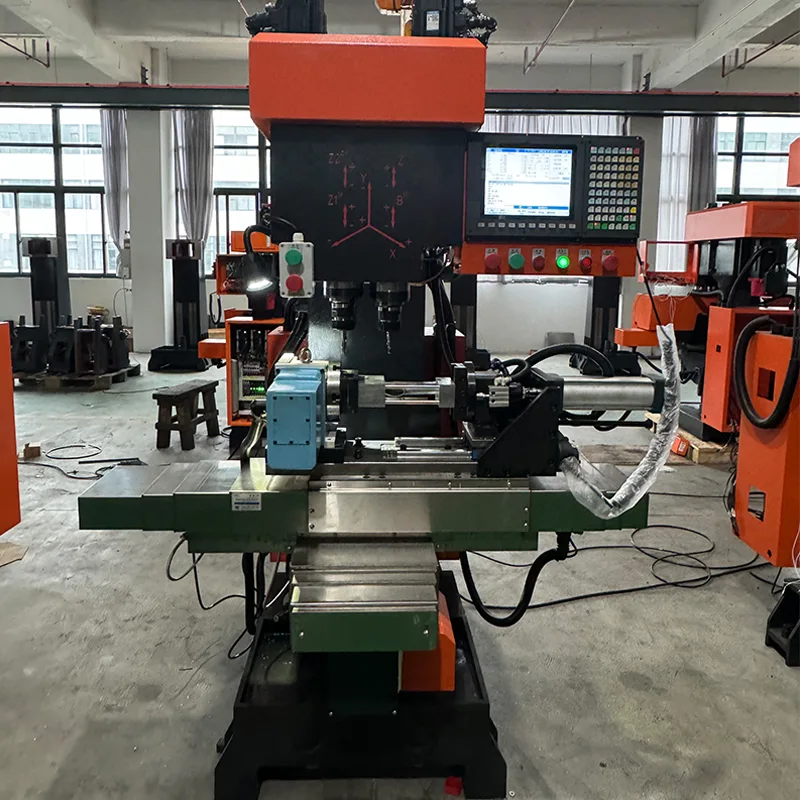

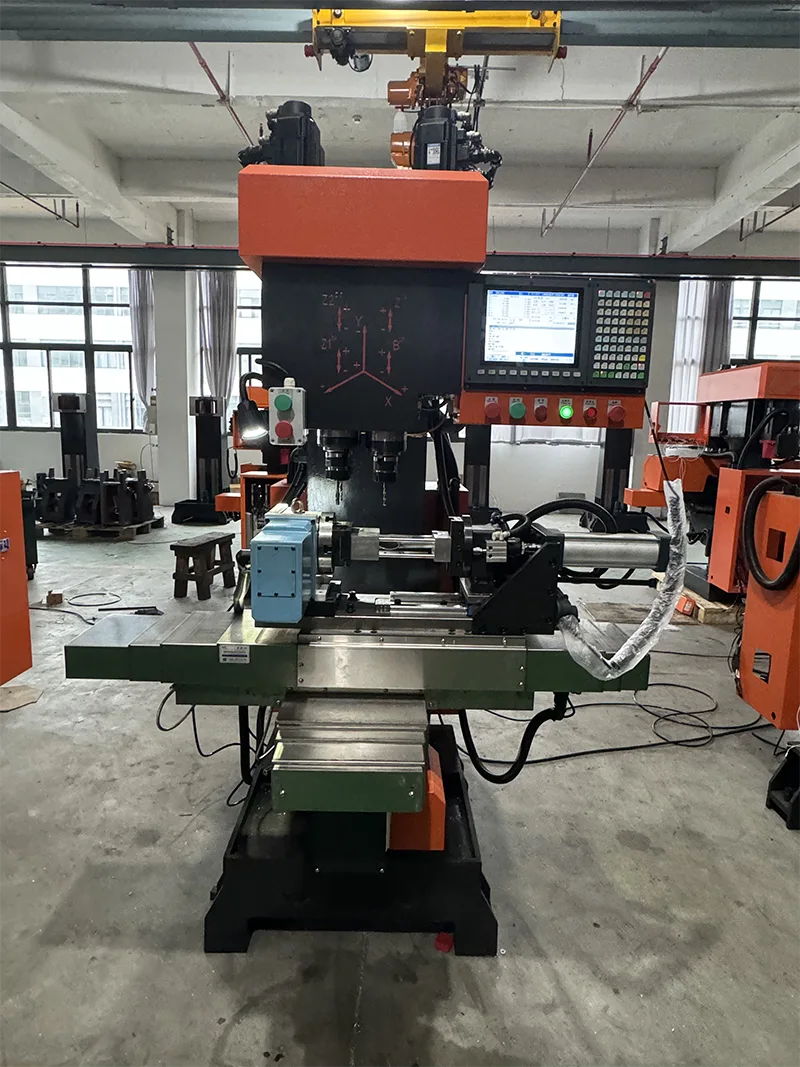

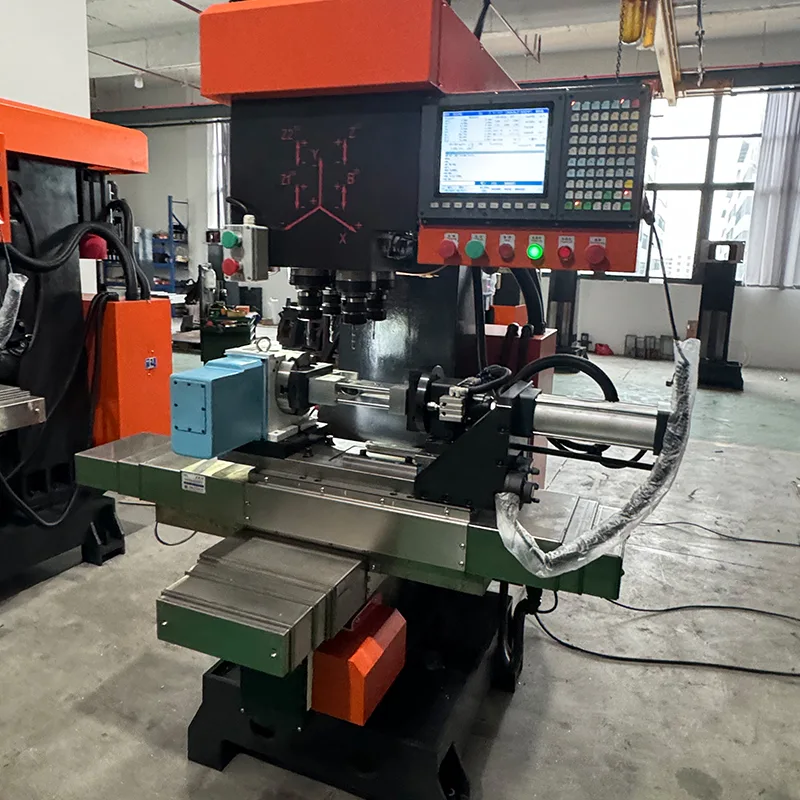

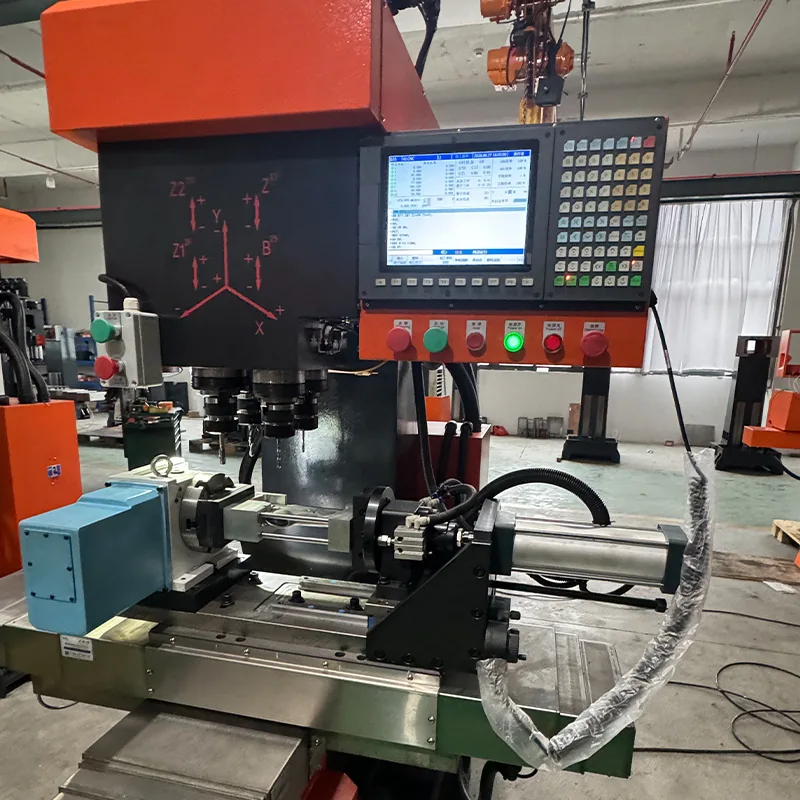

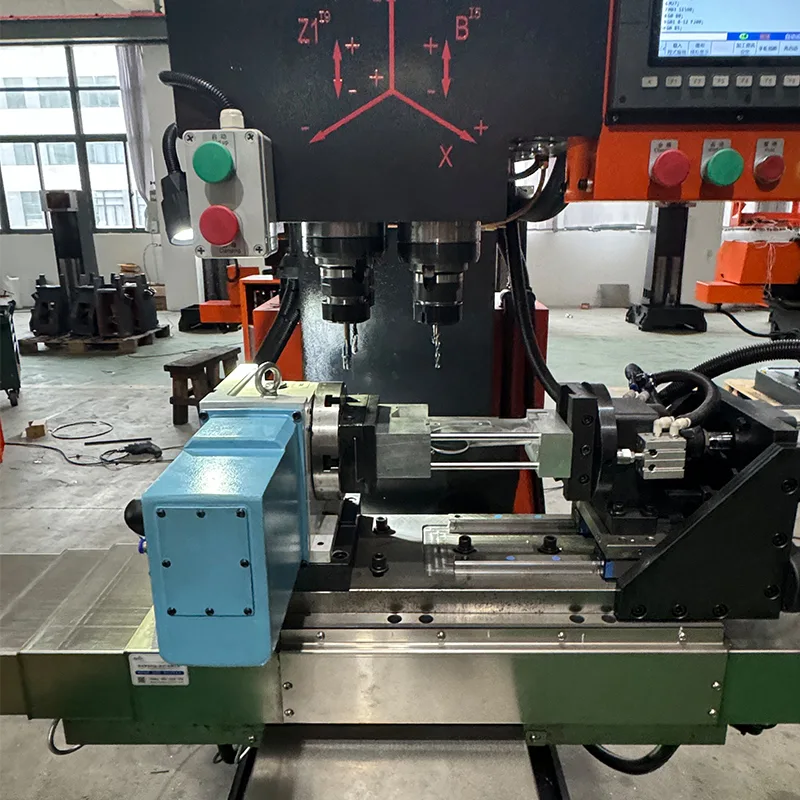

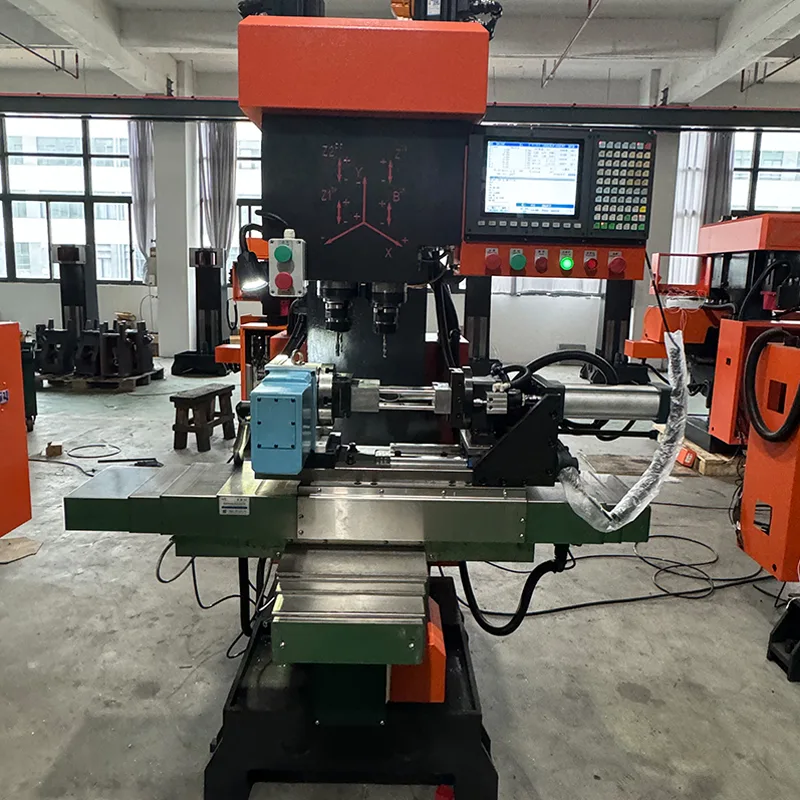

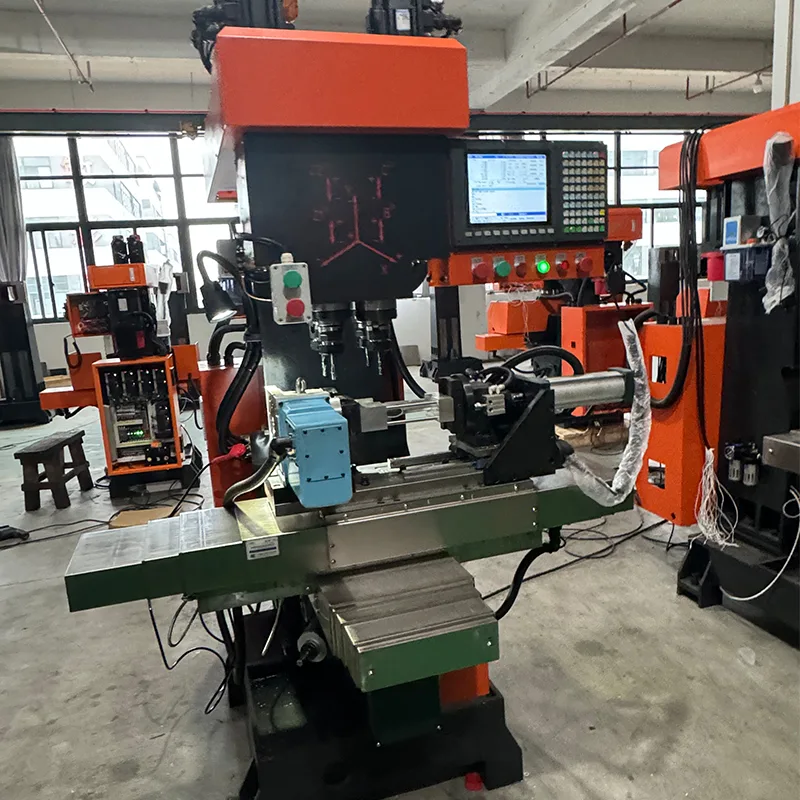

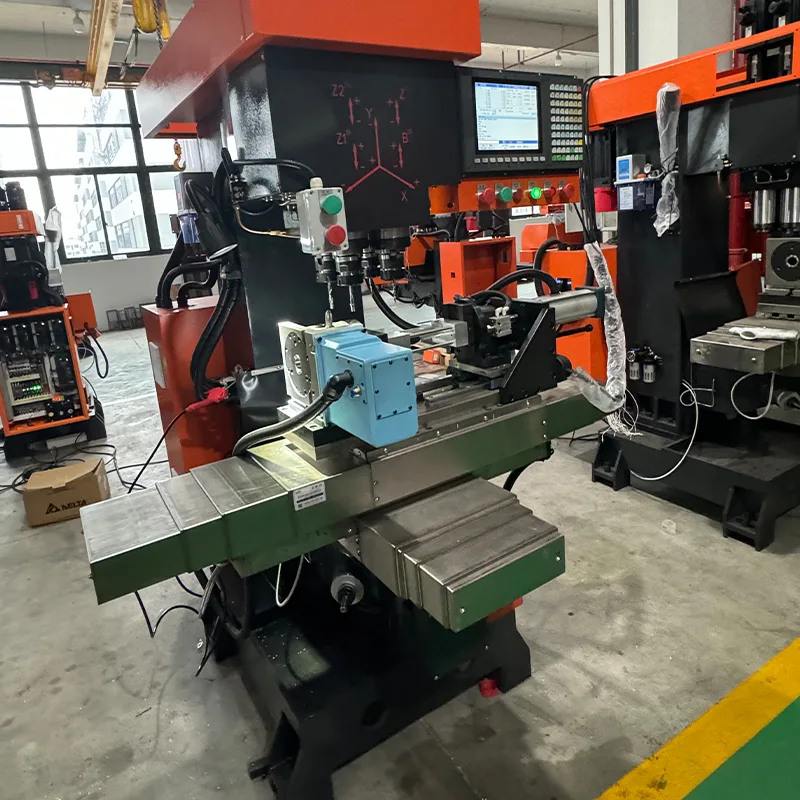

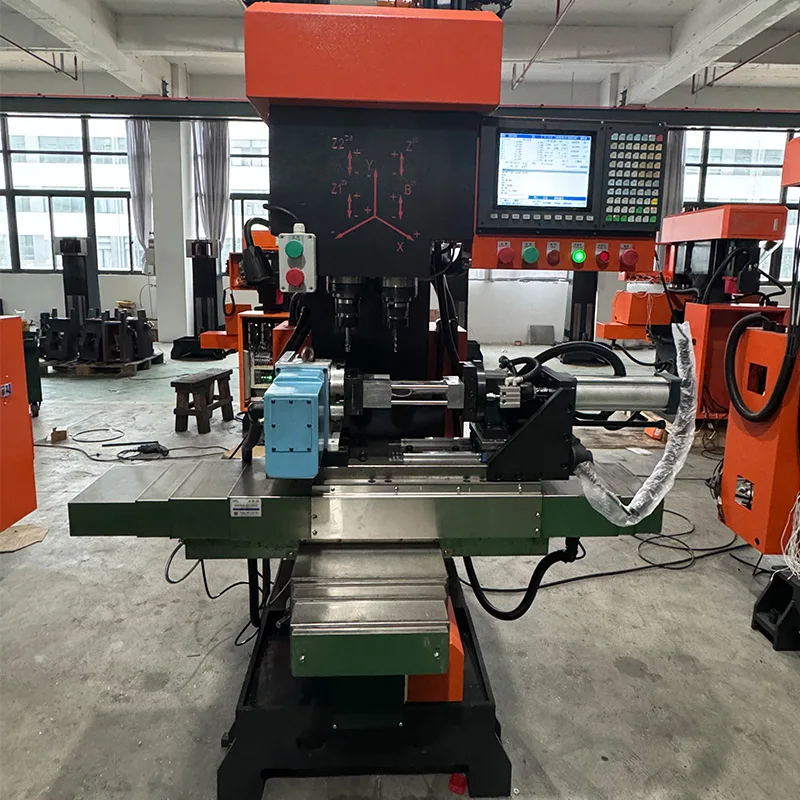

A ZSK540 Lineáris vezetőfúró menetfúró központ nyitott típusa egy függőleges 4 tengelyes lineáris vezetőfúró menetfúró központ nyitott típusú konfigurációban. Ez a modell fémlemez burkolat nélkül érkezik, nyitott keretes kialakítást kínálva olyan alkalmazásokhoz, ahol nincs szükség teljes burkolatra. A gép Taiwan Syntec buszos CNC rendszerrel van felszerelve érintőképernyővel, felhasználóbarát ember-gép interfésszel az intuitív programozás és az egyszerű kezelés érdekében. A 4 tengelyes CNC funkcióval mind a négy tengely fúrási, menetfúrási és marási műveleteket végezhet. Az 5,5 kW-os szervoorsós motor beépített frekvenciaváltóval merev menetfúrást és fokozatmentes fordulatszám-szabályozást tesz lehetővé, biztosítva a megmunkálási pontosságot.

A gép konfigurációja és szerkezeti jellemzői

A ZSK540 Lineáris Vezetőfúró Menetfúró Központ nyitott típusa a következő szabványos konfigurációkkal és szerkezeti jellemzőkkel készül.

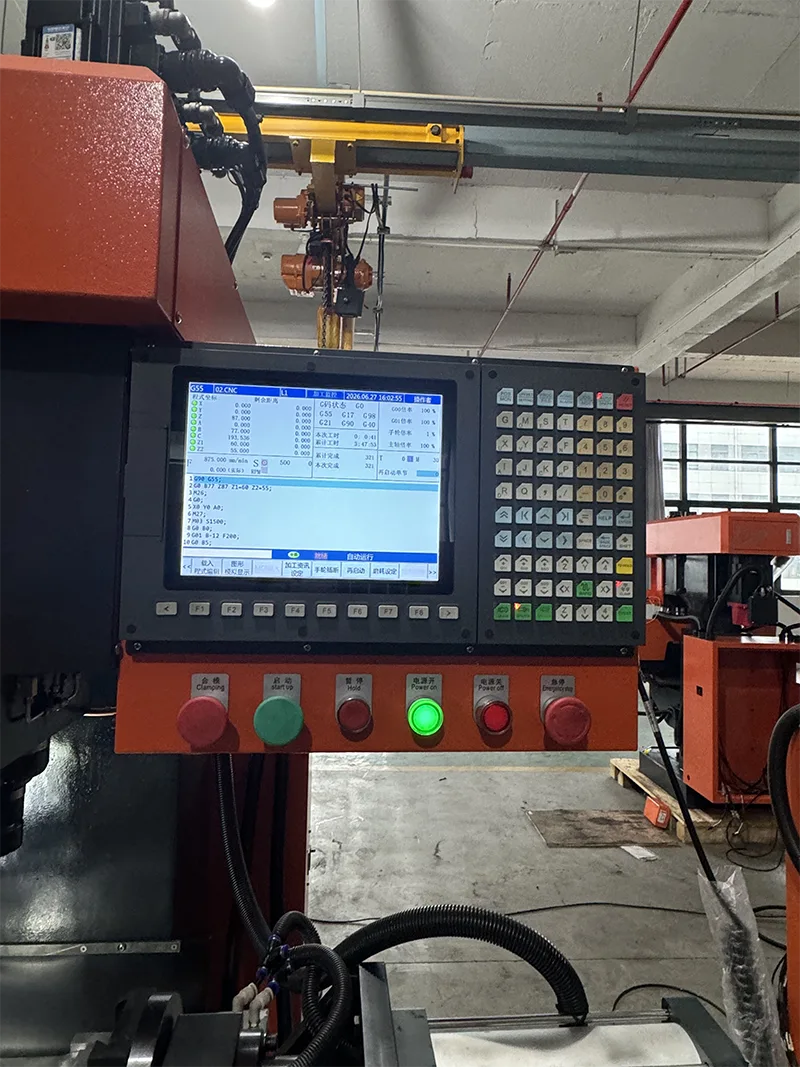

· CNC rendszer: Taiwan Syntec busz CNC rendszer érintőképernyővel. Felhasználóbarát ember-gép interfész. Intuitív programozás. Egyszerű működés. Gyorsan tanulható.

· Szervórendszer: Syntec szervomotorok, összesen 5 db (4 db fékkel). 5,5 kW-os Huahong orsó szervo motor.

· Orsó: BT40 orsó kúpos. Az orsó hüvely átmérője 105 mm. Orsó fordulatszáma 0-3000 ford/perc.

· Vezetők és golyóscsavarok: Hiwin lineáris vezetők (6 egység) és Dinghan golyóscsavarok (3 egység). A Z tengely osztása 10 mm, az X/Y tengely osztása 16 mm. Támogatja a nehéz vágást.

· Pneumatikus alkatrészek: Koreából importált pneumatikus alkatrészek.

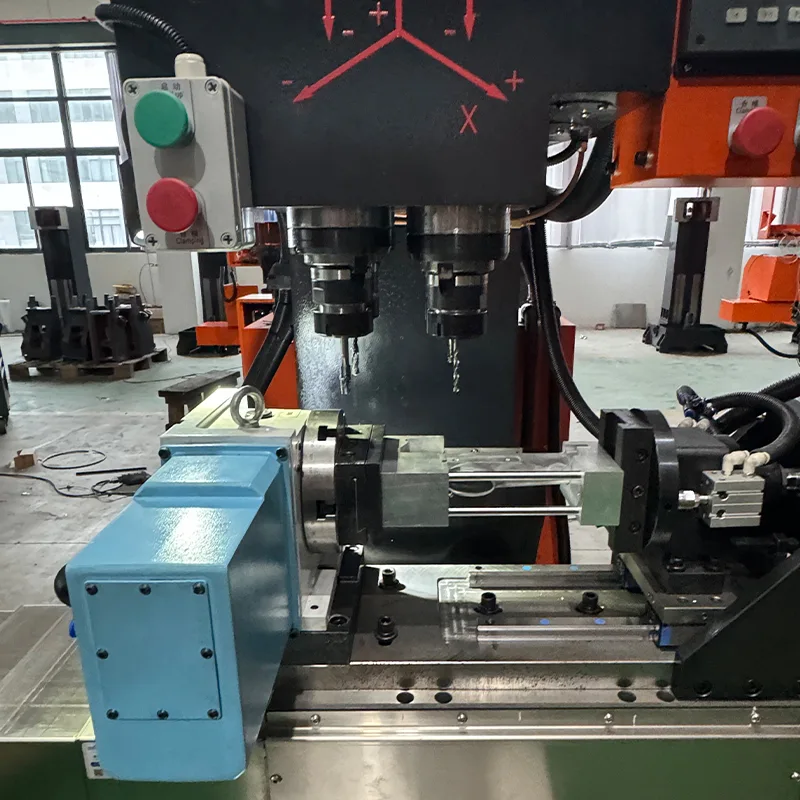

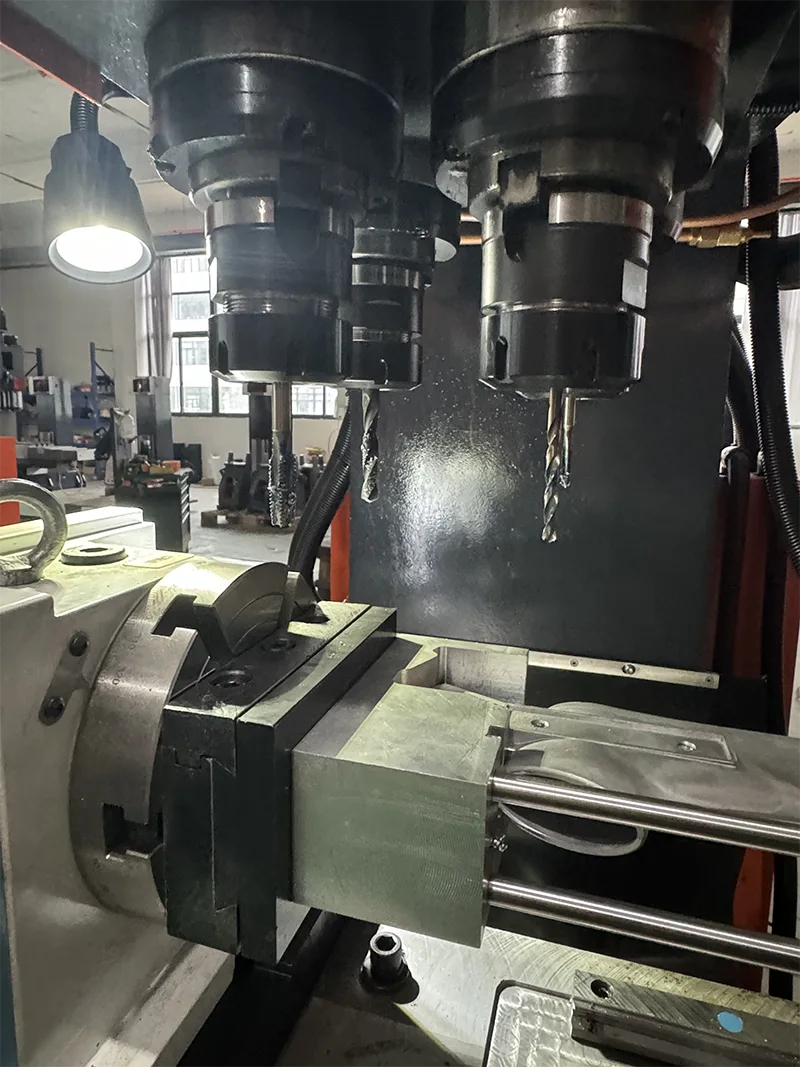

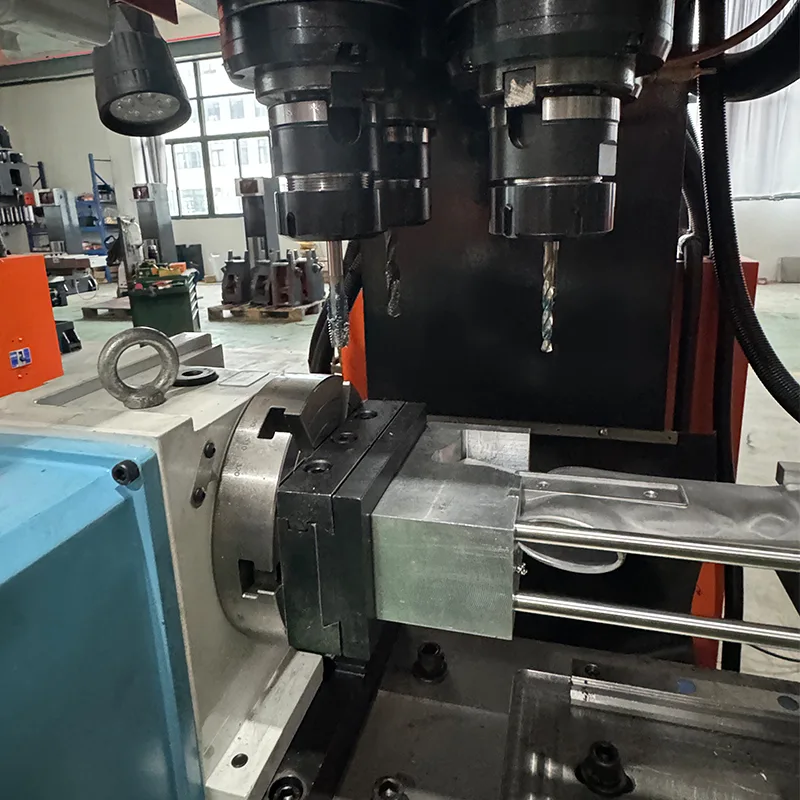

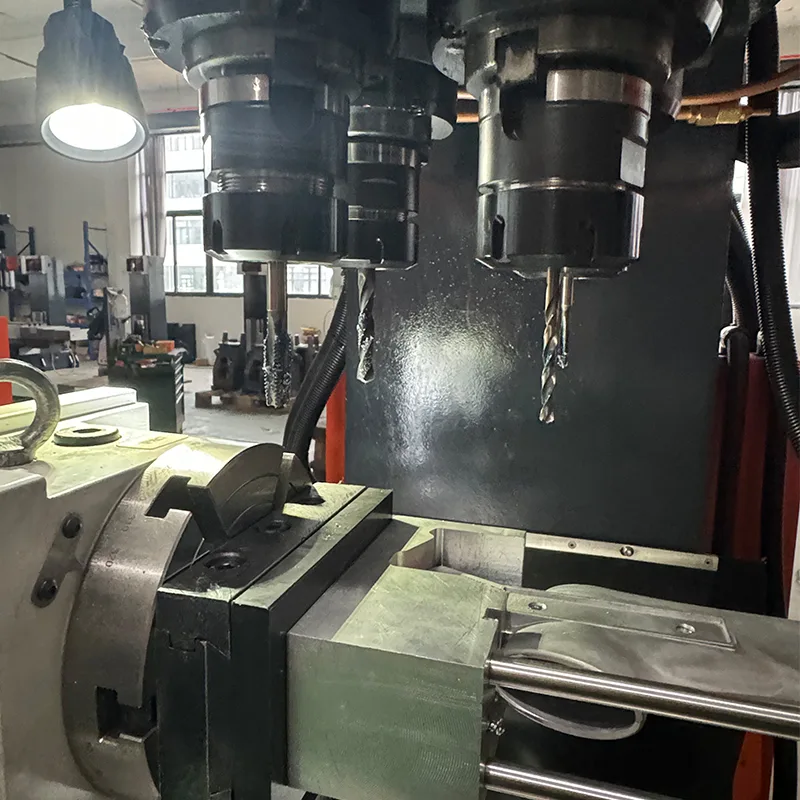

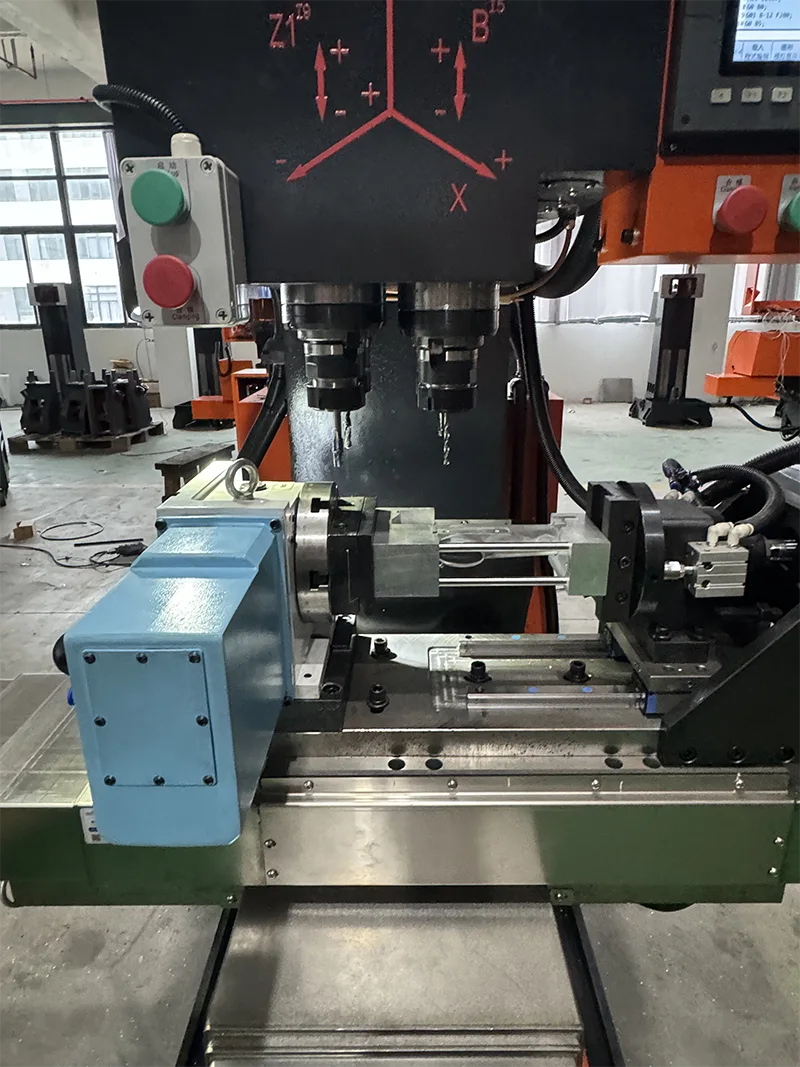

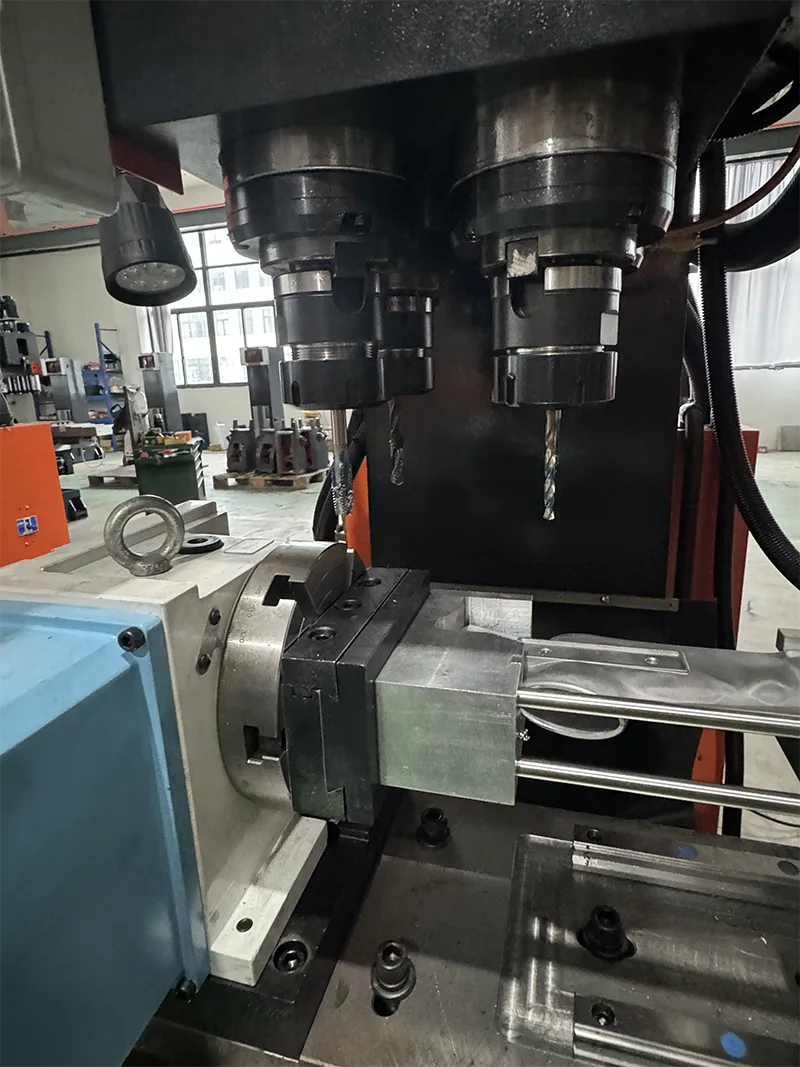

· Negyedik tengely: Negyedik tengellyel felszerelve fúráshoz, menetfúráshoz, maráshoz és hornyoláshoz különböző síkon.

· Elektromos alkatrészek: Kínai szabvány elektromos alkatrészek. Hűtőfolyadék tartály mellékelve.

· Nyitott kivitel: nincs fémlemez burkolat. Nyitott keretszerkezet a könnyű hozzáférés és a munkadarab betöltése érdekében.

Műszaki előírások

A következő műszaki paraméterek vonatkoznak a ZSK540 Lineáris vezetőfúró menetfúró központ nyitott típusára.

A negyedik tengely specifikációi

A ZSK540 Lineáris Vezetőfúró Menetfúró Központ nyitott típusa negyedik tengelyegységgel van felszerelve. A következő paraméterek érvényesek.

Megmunkálási képesség és működési előnyök

A ZSK540 Lineáris Vezetőfúró Menetfúró Központ nyitott típusát hatékony termelésre tervezték, az alábbi képességekkel és előnyökkel.

· Többtengelyes megmunkálás: A 4 tengelyes CNC funkció lehetővé teszi a fúrást, menetfúrást, marást és hornyolást különböző síkban a negyedik tengellyel.

· Nagy vágási kapacitás: A munkaasztal és a középső konzol Hiwin görgős lineáris vezetőkkel és görgős golyós csavarokkal támogatják a nehéz vágási műveleteket.

· Nagy pontosság: Digitális pozicionálás nagy ismétlési pozicionálási pontossággal. Gyors szerszámbeállítási sebesség.

· Termelékenység: A kényelmes kezelés lehetővé teszi, hogy egy kezelő több gépet üzemeltethessen, csökkentve a munkaerőköltségeket és a munkaintenzitást.

· Nyitott kivitel: Nincs fémlemez burkolat, amely könnyű hozzáférést biztosít a munkadarab betöltéséhez és karbantartásához.

Gyártási folyamat és minőségbiztosítás

A Yueli szigorú gyártási és minőség-ellenőrzési folyamatokat követ a gépek megbízhatóságának és pontosságának biztosítása érdekében.

· Anyagkezelés: Öntöttvas feldolgozása magas hőmérsékleten és 6 hónapon át tartó öregedési kezelésen keresztül történik.

· Precíziós összeszerelés: Szigorú összeszerelési eljárás lineáris vezetők, golyóscsavarok és csapágyak esetében.

· Professzionális kaparás: Motoralap kaparás, orsóvég kaparás és oszlopszerelési felület kaparás.

· Minőségellenőrzés: Hangemelkedési hiba észlelése egyidejű egyenességméréssel X és Y irányban. Az orsó függőlegessége a munkaasztalhoz képest 0,01 mm-en belül. Z tengely vezetőút az asztal merőlegességéhez 0,01 mm-en belül. X-Y tengely vezetőút merőlegessége 0,005 mm-en belül.

· Nyomon követhetőség: Tudományos termelés teljes mértékben nyomon követhető minőségellenőrző rendszerrel.

Alkalmazási mezők

A ZSK540 Linear Guide fúrófúró központ nyitott típusa alkalmas fémvágási műveletekre a Yueli által kiszolgált több iparágban.

· Anyagok: réz, alumínium, cinkötvözet, acél.

· Szaniterek – vízvezeték alkatrészek és szerelvények.

· Tűzvédelmi szelepek – szeleptestek és alkatrészek.

· Hardver – ajtóvezérlő vasalat, elektromos vasalat.

· Autóalkatrészek – motoralkatrészek, motorkerékpár-tartozékok.

· Aerospace – precíziós alkatrészek.

· Gépgyártás – általános gépalkatrészek.

Gyakran Ismételt Kérdések

Mi a különbség ez a modell és a mellékelt változat között?

Ennek a modellnek nincs fémlemez burkolata. Ez egy nyitott típusú konfiguráció.

Mekkora az orsó kúpja és a maximális fúrási kapacitás?

BT40 orsó kúpos. A maximális fúrási átmérő 50 mm. A menetfúrás maximális átmérője 50 mm.

Mekkora az X és Y tengely mozgása?

Az X tengely mozgása 400 mm. Az Y tengely mozgása 280 mm.

Milyen márkájúak a lineáris vezetők és golyóscsavarok?

Hiwin lineáris vezetők és golyós csavarok. Taiwan Syntec CNC rendszer. Koreából importált pneumatikus alkatrészek.

Milyen iparágakra alkalmas ez a gép?

Szaniterek, tűzvédelmi szelepek, vasalat, elektromos vasalat, repülőgépipar, gépgyártás, autóalkatrészek.
