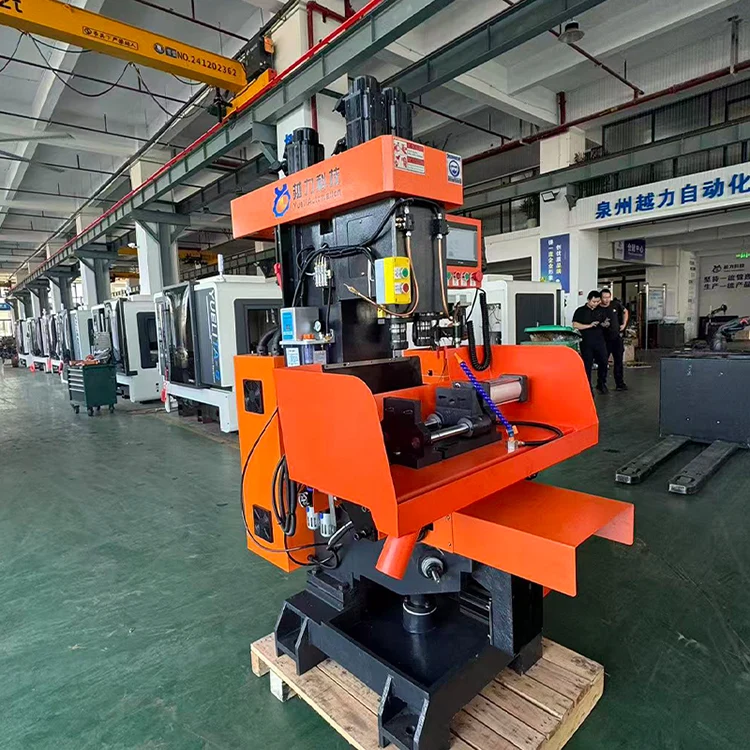

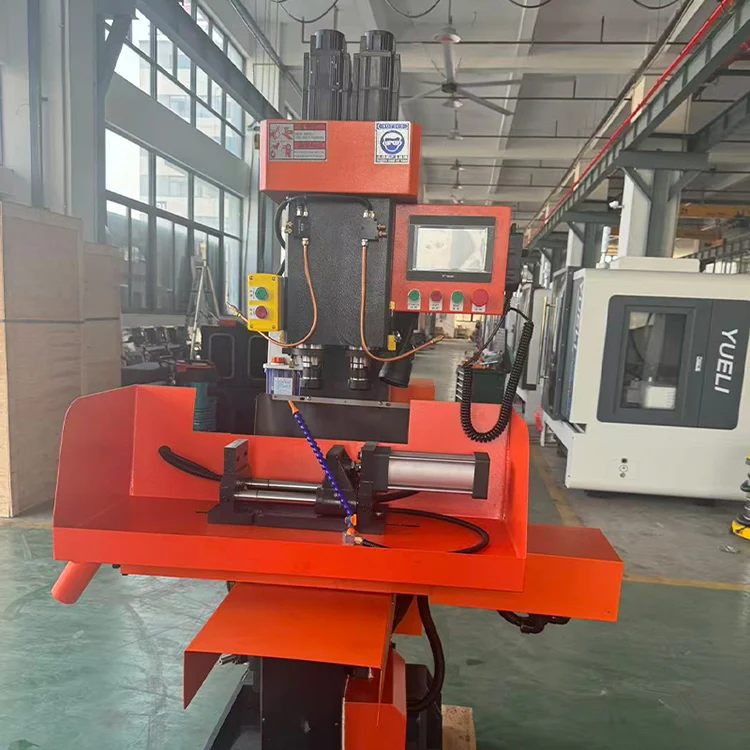

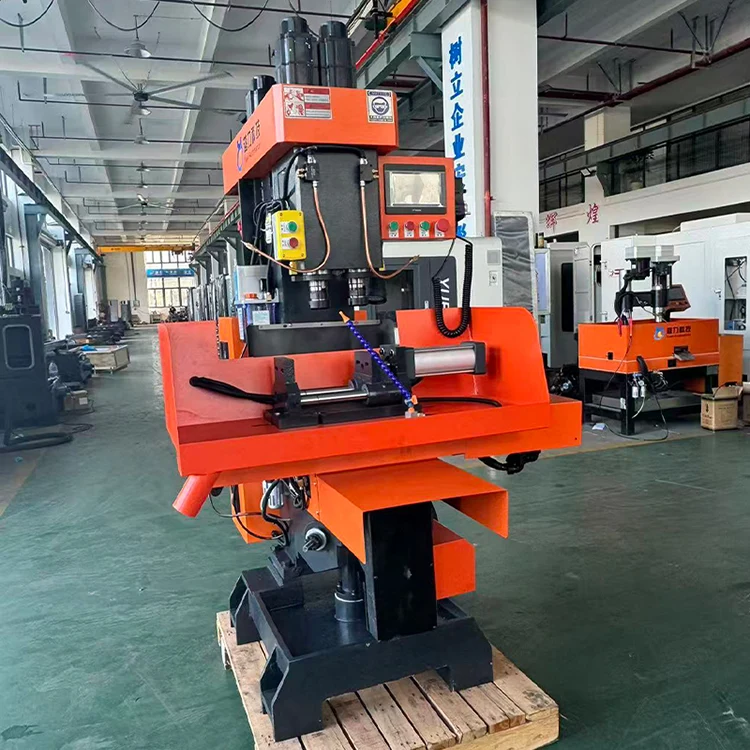

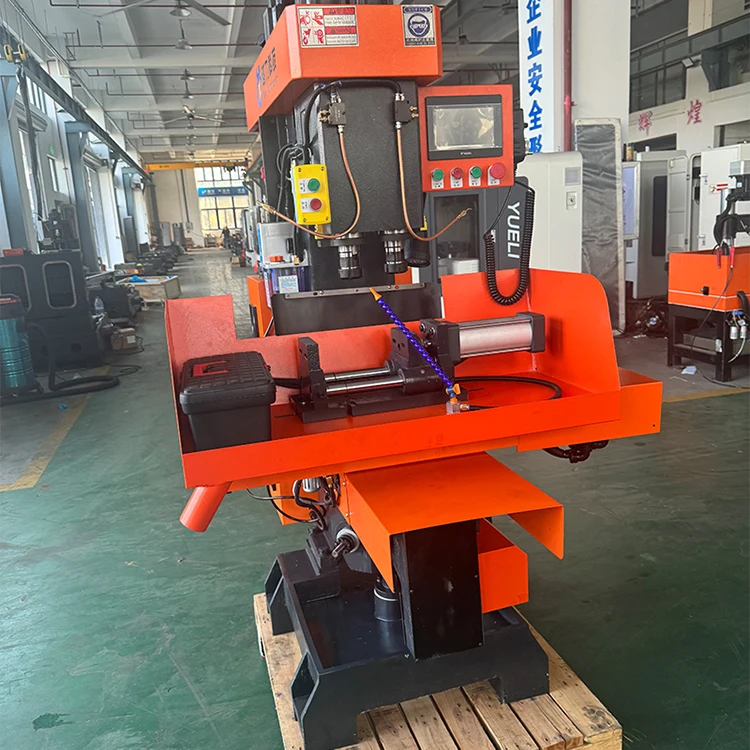

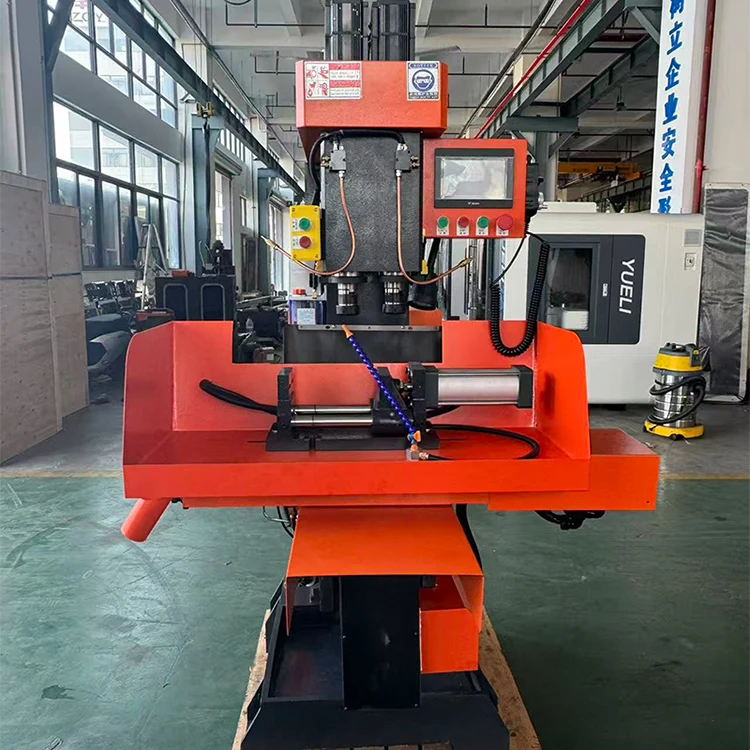

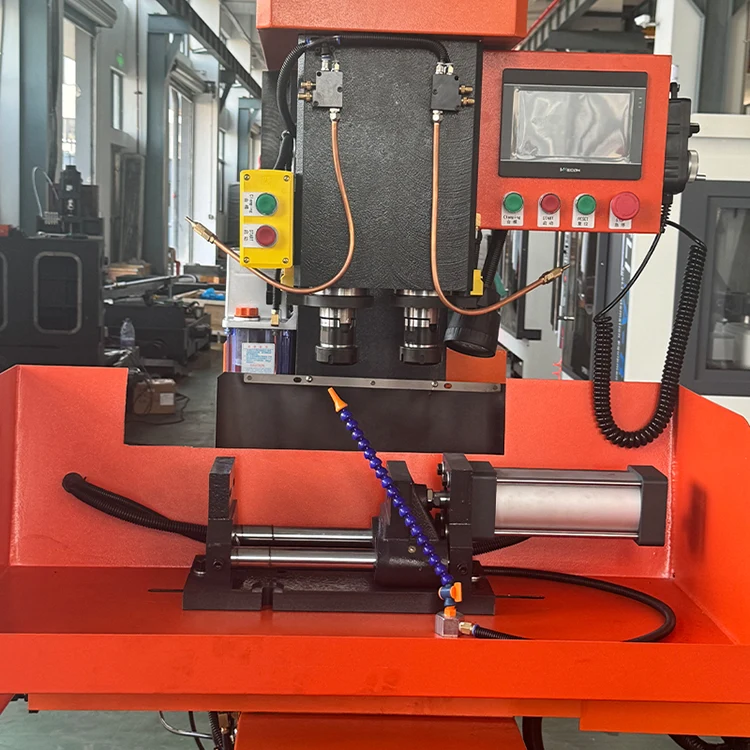

Függőleges kéttengelyes összetett gép

A függőleges kéttengelyes összetett gépet (belső ZSK4132X2B modell) a Quanzhou Yueli Automation Equipment Co., Ltd. gyártja. Alkalmas kis és közepes sorozatú ajtószerelvény-termékek gyártására és feldolgozására. A szerszámgép sima és elegáns megjelenést, egyszerű és intuitív kezelést és kényelmes beállítást kínál. A PLC vezérlést alkalmazva magasabb automatizálási szinttel és kiváló megbízhatósággal büszkélkedhet, ami csökkenti a kezelők munkaintenzitását. Lehetővé teszi egy kezelő számára több gép kezelését, és ideális, nagy hatékonyságú és szennyezéscsökkentő feldolgozó berendezésként szolgál.

Termék bemutatása

A függőleges kéttengelyes összetett gép kis és közepes sorozatú ajtószerelvény-termékek gyártására és feldolgozására alkalmas. A szerszámgép sima és elegáns megjelenést, egyszerű és intuitív kezelést és kényelmes beállítást kínál. A PLC vezérlést alkalmazva magasabb automatizálási szinttel és kiváló megbízhatósággal büszkélkedhet, ami csökkenti a kezelők munkaintenzitását. Lehetővé teszi egy kezelő számára több gép kezelését, és ideális, nagy hatékonyságú és szennyezéscsökkentő feldolgozó berendezésként szolgál.

· Sima és elegáns megjelenés egyszerű és intuitív kezeléssel.

· Kényelmes beállítás és magasabb automatizálási szint PLC-vezérléssel.

· Kiváló megbízhatóság csökkentett munkaintenzitással.

· Egy kezelő több gépet is kezelhet.

Fő műszaki paraméterek

A következő műszaki paraméterek vonatkoznak a függőleges kéttengelyes összetett gépre.

A gép felépítése és jellemzői

A függőleges kéttengelyes összetett gép a következő szerkezeti és teljesítményjellemzőkkel rendelkezik.

· Nagyszámú alkatrész feldolgozása, fúrása, dörzsárazása és menetfúrása egy menetben, nagy hatékonysággal elvégezhető.

· A karosszéria szerkezete kompakt és jó merevséggel rendelkezik.

· A főtengely kiváló minőségű ötvözött acélból készült, edzett és hőkezelt, precíziós köszörülés, és nagy kopásállósággal rendelkezik.

· A csúszófelület ultrahanggal oltott, és kenőberendezéssel rendelkezik, amely biztosítja a csúszófelület élettartamát.

· A munkaasztal egy indítóeszközzel és egy pufferpozicionáló eszközzel balra és jobbra mozog, amely kis vibrációval és gyors mozgással rendelkezik.

· A fogantyú húzórúd-típust alkalmaz, amelyről nem könnyű leesni, és nagy biztonságú.

Szerkezet és teljesítmény

A függőleges kéttengelyes összetett gép kialakítása a marógép és a támasztó indítószerkezet szerkezeti jellemzőit alkalmazza, a nagy feldolgozási hatékonyság, a stabil pontosság és az egyszerű kezelési eljárás előnyeivel.

· Szíjcsere- és feszítőszerkezet, könnyen változtatható a sebesség és megfeszíthető a szíj.

· A főtengelyt egy 4KW/4P motor hajtja szinkron szíjon keresztül, magas átviteli hatékonysággal és alacsony zajszinttel.

· A bal és jobb orsó automatikus helyreállítási mechanizmusa mindig feldolgozásra kész állapotban tudja tartani az orsót, így időt takarít meg és javítja a munka hatékonyságát.

· Az emelőfogantyú könnyen elfordítható az emelőplatform emelésének megvalósításához.

· A munkaasztal pufferpozicionálással van felszerelve a megbízható pozicionálás és a stabil pontosság érdekében.

· A középső kocsi és az emelőfelület reteszelő mechanizmusokkal van kialakítva, amelyek biztosítják a munkadarab stabil pozícionálását, ami elősegíti a feldolgozási pontosságot.

· Pneumatikus eszköz az automatikus vezérlés, a jó megbízhatóság, valamint a feldolgozás nagy hatékonyságának és pontosságának biztosítására szolgál.

Kenőrendszer

A függőleges kéttengelyes összetett gép kiszorításos automatikus kenőrendszert használ. A következő kenési ütemterv érvényes.

Elektromos rendszer

A függőleges kéttengelyes összetett gép a következő elektromos rendszerkonfigurációt használja.

· CNC rendszer: Sunicon.

· Szervomotor: Sunicon.

· Orsó szervo: Zhima Technology.

· AC kontaktor: Schneider.

· Relé: Omron.

· Pneumatikus satu: YUELI.

Biztonsági védelem

A függőleges kéttengelyes összetett gép megfelel a GB 15760-2004 szabványnak a fémvágó szerszámgépek biztonsági védelmére vonatkozó általános műszaki követelményeinek, és fel van szerelve a szükséges biztonsági berendezésekkel és figyelmeztető táblákkal.

· Az X-tengely teljesen zárt, rozsdamentes acéllemez pajzsot használ a vágófolyadékok és forgácsok hatékony blokkolására.

· A Z-tengely fémlemez védelmet és teleszkópos burkolatot használ az élettartam hatékony meghosszabbítása érdekében.

· Az X és Z tengelyek kemény és lágy határértékekkel vannak felszerelve, hogy megakadályozzák a működési hibákból, programozási hibákból, meghajtóhibákból stb.

· Az elektromos kialakítás megfelel a GB5226.1 elektromos szabványnak, túláram- és rövidzárlatvédelemmel.

· Az elektromos szekrény teljesen zárt kialakítást kapott, axiális ventilátorokkal a hőelvezetés érdekében.

· NC rendszer beépített akkumulátorral rendelkezik; ha a rendszer áramellátása megszűnik, a tárolt megmunkálási programok nem vesznek el.

· Riasztó funkció és vészleállító gomb a különféle hirtelen hibák által okozott károk megelőzésére.

Standard tartozékok és dokumentumok

A függőleges kéttengelyes összetett géphez a következő tartozékok és dokumentumok tartoznak.

Tartalmazott eszközök:

· Kétvégű csavarkulcs 17-19, 12-14, 8-10, 22-24 (mindegyik 1 db)

· Közelítéskapcsoló (2 darab)

· Befogópatron Φ20 (2 darab)

· Hatlapfejű csavarkulcs 1,5-10 (1 készlet)

Gyakran Ismételt Kérdések

Milyen CNC rendszert használnak ezen a függőleges kéttengelyes összetett gépen?

A gép Sunicon CNC rendszert használ.

Mekkora az orsó kúpja és a maximális fúrási kapacitás?

Az orsó kúpja NT30. A maximális fúrási átmérő 32 mm a réz alkatrészeknél, és a maximális menetfúrási átmérő M32.

Mekkora az X, Y és Z1/Z2 tengely mozgása?

Az X tengely mozgása 320 mm, az Y tengely 120 mm és a Z1/Z2 tengely mozgása 110 mm.

Mekkora az orsó fordulatszáma és a gép tömege?

Az orsó fordulatszáma 10 és 3000 fordulat/perc között van, állítható fordulatszámmal. A gép súlya 900 kg.

Mennyi a teljes teljesítményigény?

A teljes tápegység teljesítménye 7 kW.
