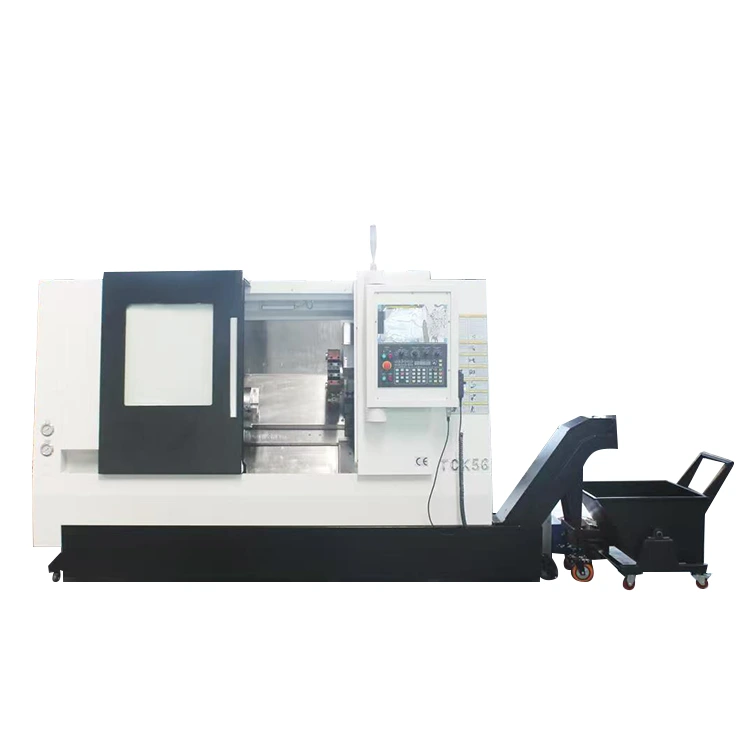

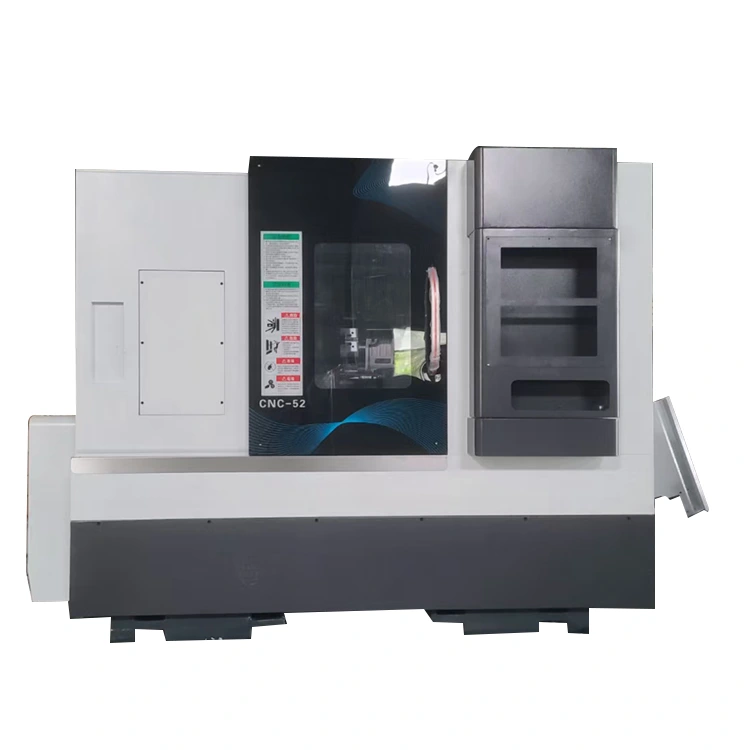

CNC eszterga-maró központ farokkal

NEM.NévEgységSpecMegjegyzés1Dia asztallap méretemm450*340 2A z tengely maximális mozgásamm600 3Az X tengely maximális mozgásamm300 4Max lengés átmérőmm650 5Távolság az orsótól a csúszó asztallapigmm170 6Távols&......

Modell:YL-52Y

Kérdés küldése

termékleírás

NEM.	Név	Egység	Spec	Megjegyzés
1	Dia asztallap mérete	mm	450*340
2	A z tengely maximális mozgása	mm	600
3	Az X tengely maximális mozgása	mm	300
4	Max lengés átmérő	mm	650
5	Távolság az orsótól a csúszó asztallapig	mm	170
6	Távolság az orsó középpontjától a földig	mm	1100
7	MAX megmunkálási hossz	mm	475	Példaként az NF80-170-BMT55-12T erőtornyot
8	MAX esztergálási átmérő	mm	500	Példaként az NF80-170-BMT55-12T erőtornyot
9	Orsómodell (orsó átmérője)	mm	A2-6 (200)
10	Orsó fordulatszám	FORDULAT	0-4000
11	X、Z golyóscsavar specifikációi		3210/4010	Japán THK golyós csavar, C3 osztály
12	X tengelyű lineáris vezetősín		Taiwan HIWIN görgő clss p, 35-ös méret	4 Sliders-standard típusú
13	Z tengelyű lineáris vezetősín		Tajvan HIWIN görgő clss p 35-ös méret	4 csúszka - Kiterjesztett hosszúságú csúszkák
14	A fő X.Z motor csatlakoztatási módja		Vezérműszíj/Közvetlen hajtás/Közvetlen hajtás
15	X.Z. Tailstock motor karima / csap	mm	130/110
16	A gép mérete	mm	241512571270
17	A gép nettó tömege	KG	3800 kg	Belső és külső védelemmel

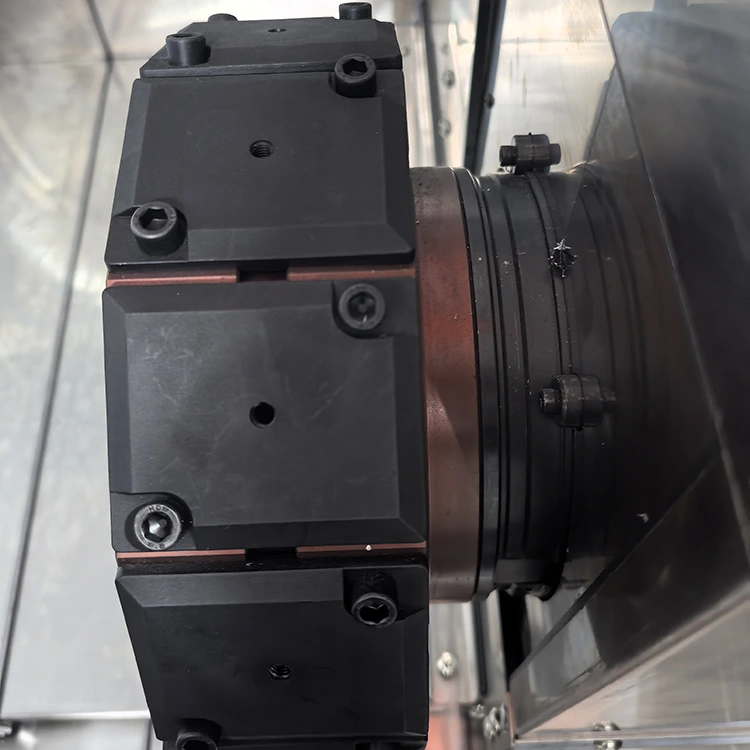

18	A szerszám beépítési módja		170-BMT55 erőtorony

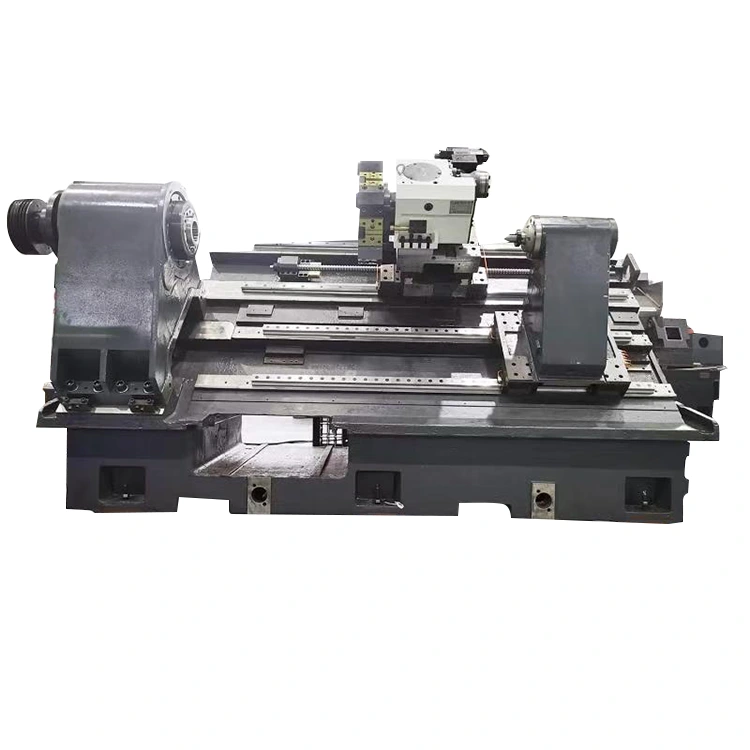

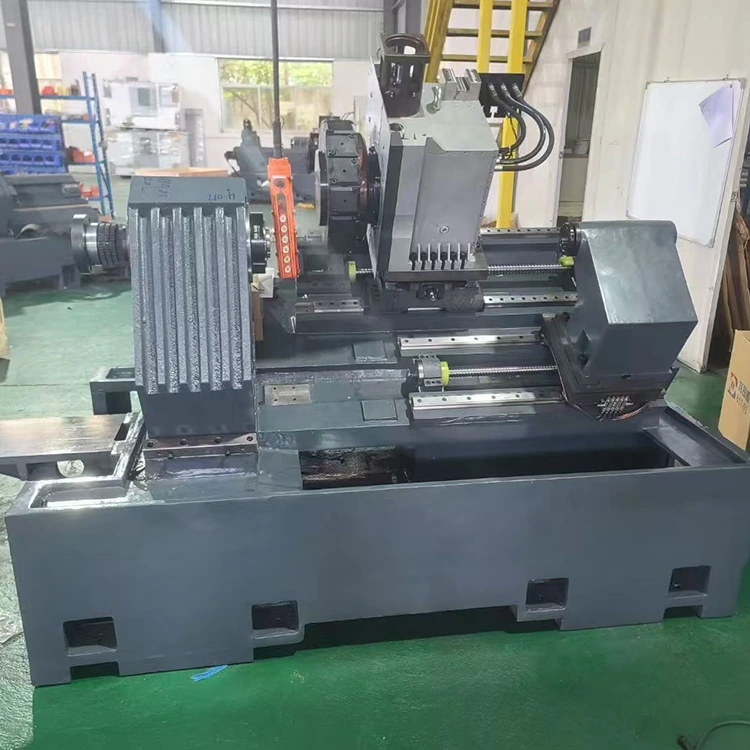

19	A gép alaptípusa és dőlésszöge		30 fokos ferde ágy
20	Tailstock		Lineáris vezető farokszár
21	Tailstock előmozdító módszer		Hidraulikus meghajtás és szervo meghajtás	Alapfelszereltségű hidraulikus farokrész
22	A farokszár max		600
23	A farokszár minimális vetületi hossza		30 mm
24	Tailstock center modell		MT5

Modell konfiguráció
Név	Gyártási hely/Spec	Név	Származási hely/Spec
CNC rendszer	KÖHÖGÉS	X/Z-tengely szervomotorok+hajtások	Delta
32 Precíziós golyós csavar	THK (Japán)	Orsós motor	Huahong 7,5 kW
30 Precíziós lineáris görgős vezetőpálya	HIWIN (Tajvan, Kína)	Hidraulikus forgóhenger	TAIWAN
Hengeres precíziós orsóegység	NSK csapágyak (Japán)	hűvös	750W
Hidraulikus állomás	Tajvan	Power Head	3 állomás 11,4N
Véletlenszerű kiegészítők
Név	Modell/Spec	Név	Modell /specifik
Befogópatron (anyag rögzítéséhez)	1 db (géppel együtt szállítjuk)	Esztergaszerszám oszlop fúrószerszám oszlop	3 DB/2 DB
Fúrószerszám szár	2 db ER20A hosszabbító rúd	Hatlapfejű kulcs	1Set
