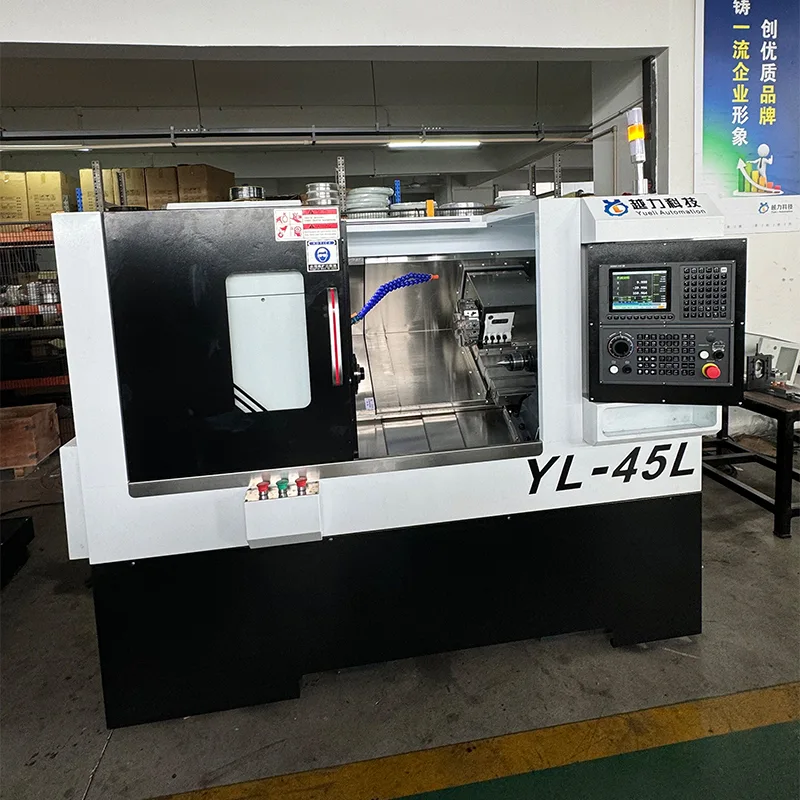

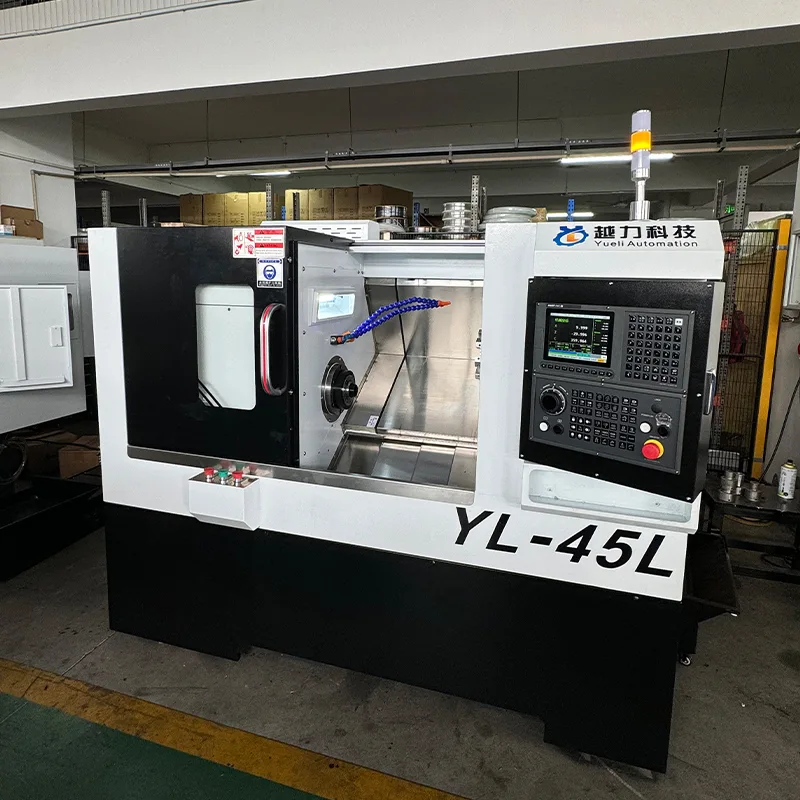

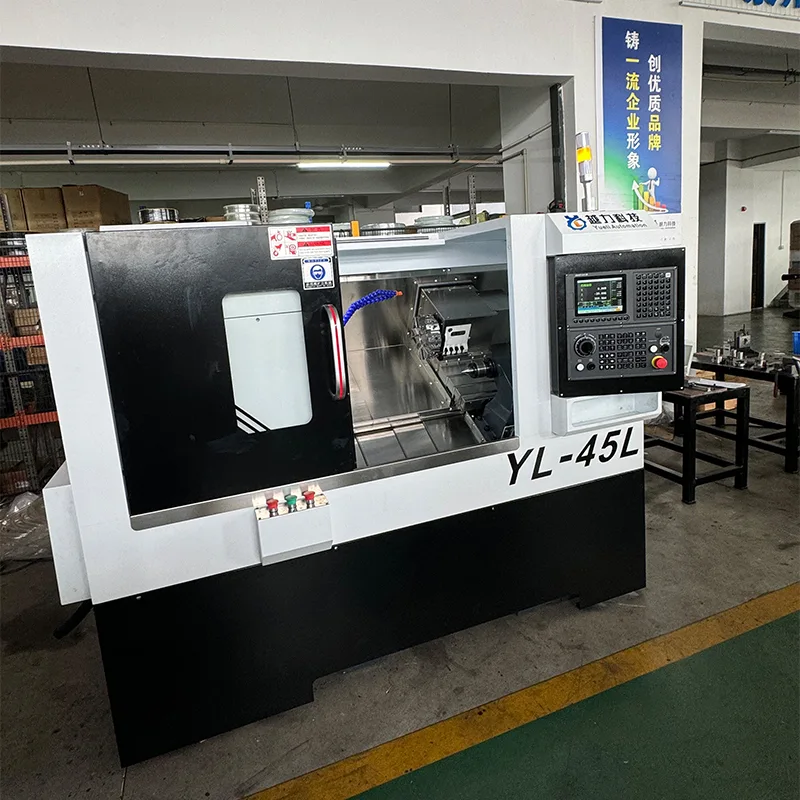

Ferdeágyas CNC eszterga szervo revolverrel és farokfejjel

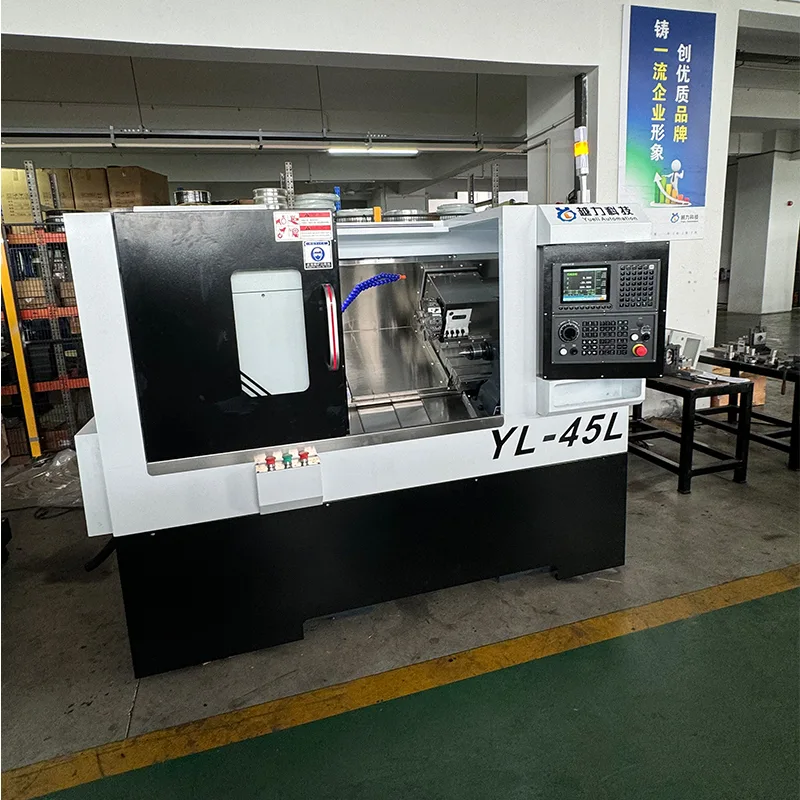

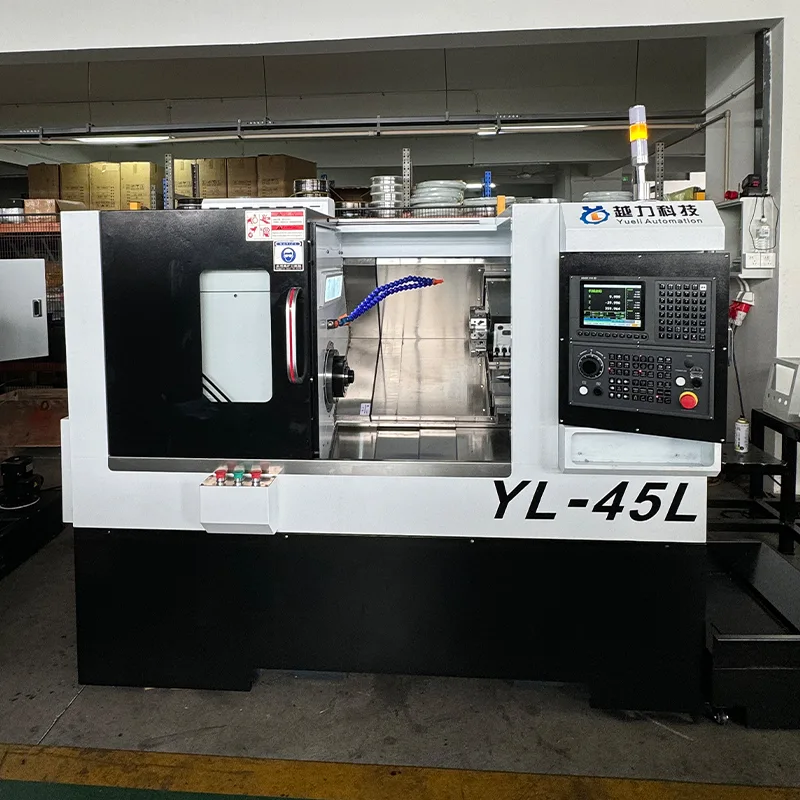

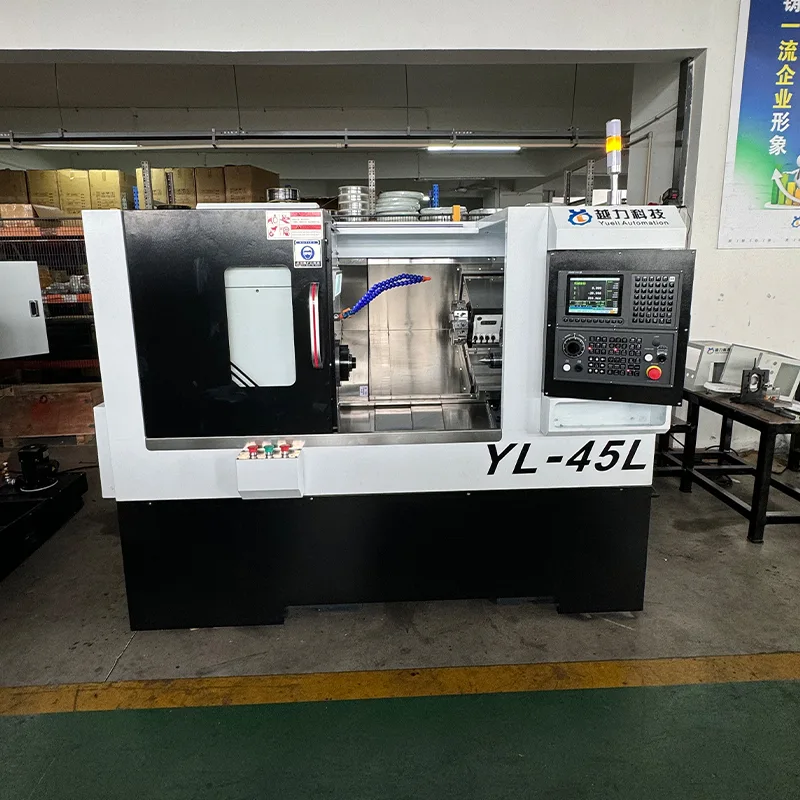

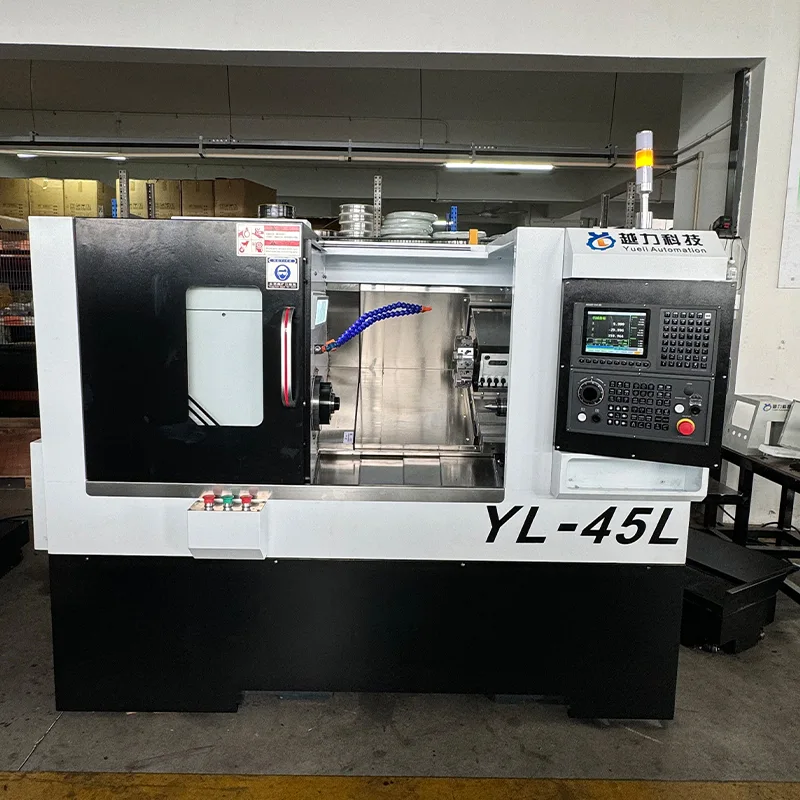

A ferde ágyas CNC eszterga szervo revolverrel és farokfejjel (YL-45L modell) a Quanzhou Yueli Automation Equipment Co., Ltd. gyártja. A gép 30 fokos ferde ágyazattal rendelkezik, 63 szervo toronnyal a szerszámozáshoz. Fel van szerelve FANUC Oi-TF PLUS (5) CNC rendszerrel, Japan THK 32 mm-es precíziós golyóscsavarokkal és 30 mm-es precíziós lineáris görgős vezetőkkel, amelyek stabil és pontos megmunkálási teljesítményt biztosítanak. Az orsó fordulatszáma 0 és 5000 RPM között van egy 7,5 kW-os Huahong orsómotorral. A gép egy lineáris vezetőcsővel rendelkezik hidraulikus meghajtással, a farok úthossza 500 mm, a farokrész kúpja MT4. A maximális esztergálási átmérő 375 mm, a maximális megmunkálási hossz 380 mm tokmányral.

Műszaki előírások

A következő műszaki paraméterek érvényesek a ferdeágyas CNC esztergagépre szervo revolverrel és farokfejjel.

Fő konfiguráció

A ferde ágyas CNC eszterga szervotornyokkal és farokfejjel a következő kulcselemekkel van felszerelve.

Standard tartozékok

A következő tartozékokat tartalmazza a ferdeágyas CNC eszterga szervotornyokkal és farokfejjel.

A gép felépítése és főbb jellemzői

A Slant Bed CNC eszterga szervotornyokkal és farokfejjel a következő szerkezeti és teljesítményjellemzőket tartalmazza.

· Ágy: 30 fokos ferde ágy kialakítás a merevség és a hatékony forgácsáramlás érdekében.

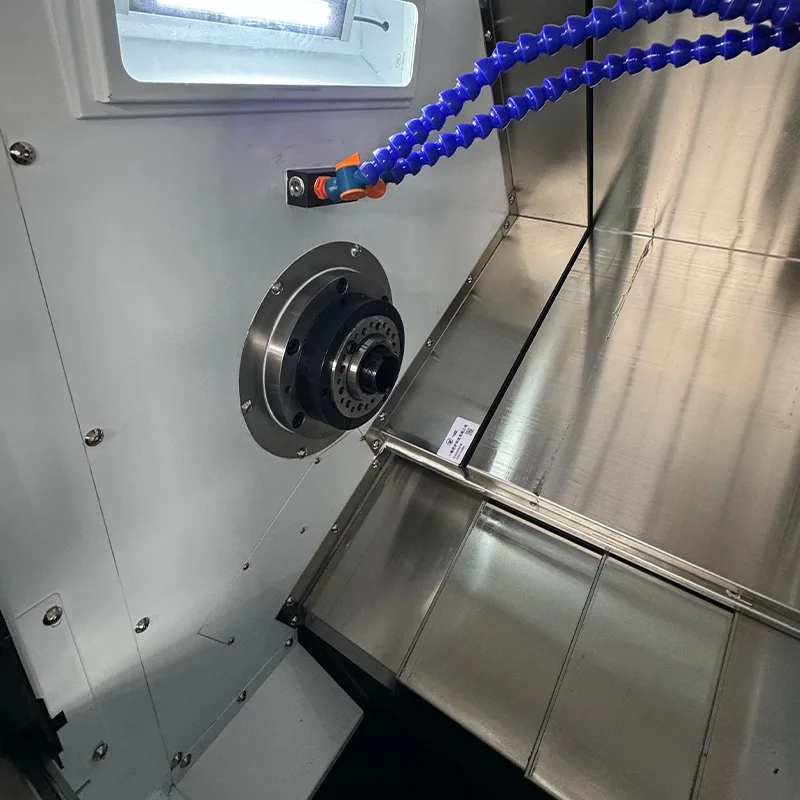

· Orsó: Patronos precíziós orsószerelvény Japan NSK csapágyakkal. A2-5 orsómodell 170mm átmérővel. Sebességtartomány 0-5000 RPM.

· Vezetők: Japán THK 30 mm-es precíziós lineáris görgős vezetők. X tengely 4 szabványos tömbbel, Z tengely 4 kiterjesztett blokkal.

· Golyós csavarok: Japán THK 32 mm-es precíziós golyóscsavarok 10 mm-es osztással mind az X, mind a Z tengelyhez.

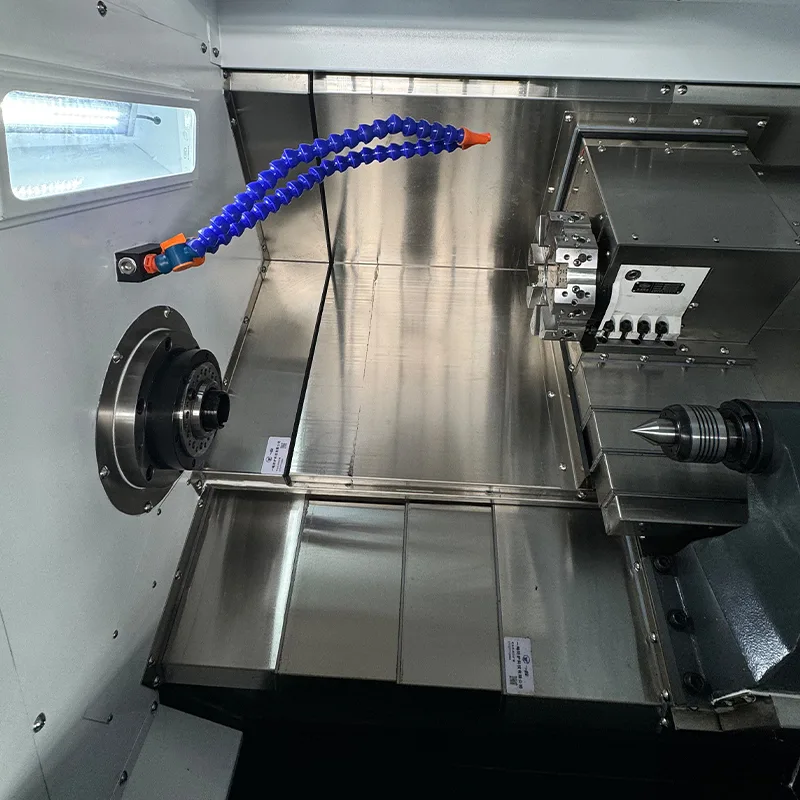

· Szerszámozás: 63 szervo revolver az automatikus szerszámcseréhez.

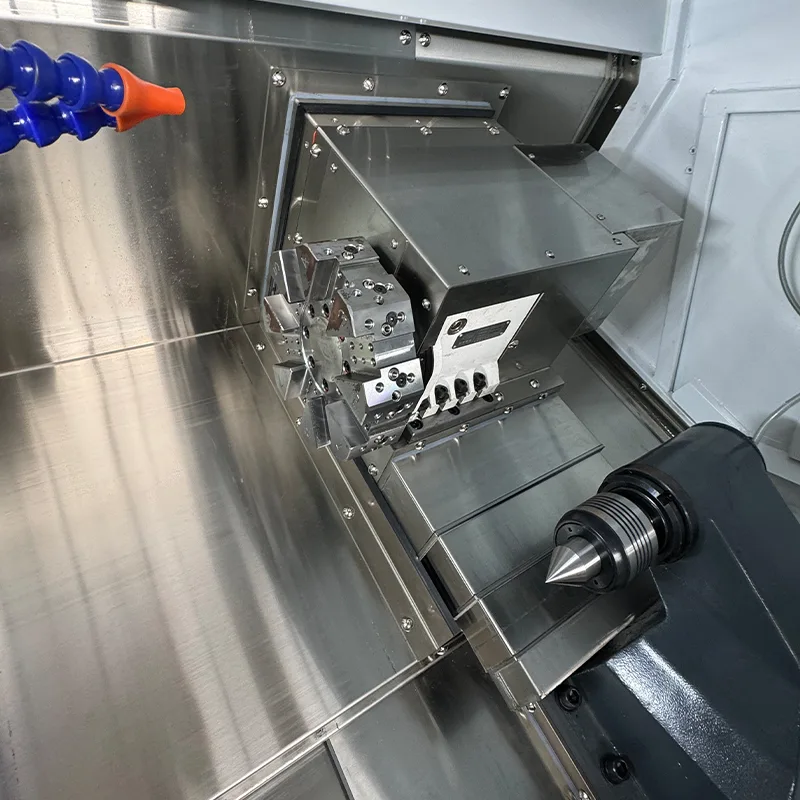

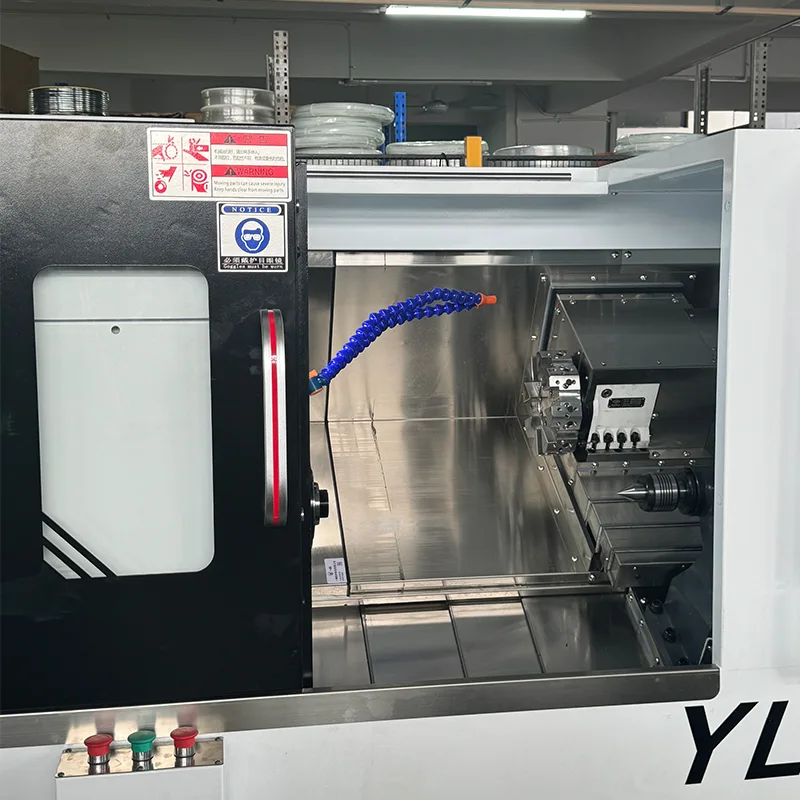

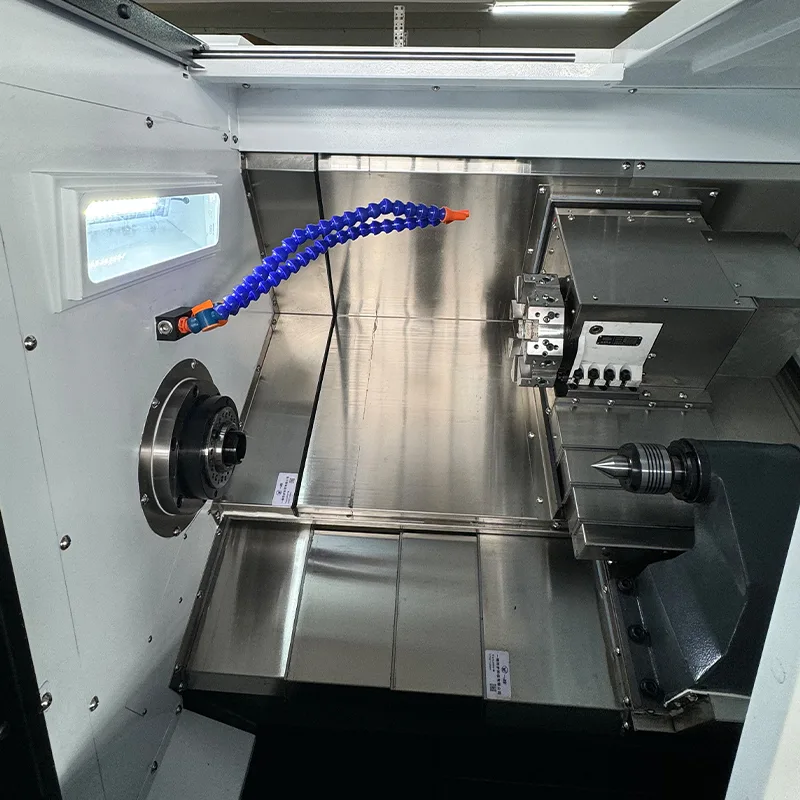

· Hátsó szár: Lineáris vezetésű farokrész hidraulikus meghajtással. A farrész lökethossza 500 mm. Kúpos farokrész MT4.

· Motor csatlakozások: Főmotor szíjhajtással, X és Z motorok közvetlen hajtással.

Rendelési információk

A következő árképzési és rendelési részletek a szervo revolverrel és faroktartóval ellátott ferdeágyas CNC esztergagépre vonatkoznak.

· Terméknév: ferde ágyas CNC eszterga (szerszám revolver típus)

· Modell: YL-45L

· Fizetési feltételek: 30% előleg, egyenleg szállítás előtt

· Garancia: 1 év az alkatrészekre (kivéve az ember okozta sérüléseket)

· Adó: 13% ÁFA-t tartalmaz

· Fuvar: tartalmazza

Gyakran Ismételt Kérdések

Mi ennek a ferde ágyas CNC esztergagépnek a vezérlőrendszere?

A ferdeágyas CNC eszterga a FANUC Oi-TF PLUS (5) CNC rendszert használja FANUC szervomotorokkal és hajtásokkal az X és Z tengelyekhez.

Mekkora ennek a gépnek az X és Z tengely mozgása?

Az X tengely elmozdulása 200 mm, a Z tengely mozgása 460 mm. Mi az orsó fordulatszáma és az orsómotor teljesítménye?

Az orsó fordulatszám-tartománya 0-5000 ford./perc, az orsómotor teljesítménye pedig 7,5 KW a Huahongtól.

Milyen típusú ágy és szerszám van ehhez a géphez?

A gépnek 30 fokos ferde ágya van, 63-as szervo toronnyal az automatikus szerszámcseréhez.

Mik a vezetőpályák és a golyóscsavarok specifikációi?

Az X és Z tengelyek 32 mm-es precíziós golyóscsavarokat és 30 mm-es precíziós lineáris görgős vezetőket használnak, mindkettő a japán THK-tól.

Mekkora ennek a CNC esztergagépnek a súlya és méretei?

A gép méretei 1875×1021×1263 mm, tömege pedig körülbelül 1,8 tonna.

Milyen típusú farokrésze van a gépnek?

A gép egy lineáris vezetőcsővel rendelkezik hidraulikus meghajtással, a farok úthossza 500 mm, a farokrész kúpja MT4.
