Rácsos integrált gép

Vevő

Reza

számú idézet

YL2025091101

Érintkezés

Reza

Árajánlat dátuma

2025-9-11

CC.

Az árajánlat érvényessége

30 nap

Tel

Szállítási idő

20 nappal a befizetés után

Ár

0640 (beleértve a vágófejet és a négyszögletes szerszámtornyot)

RMB42000SET

Fizetés

T/T.30% előlegként, 70% kiszállítás előtti fizetés.

Garancia

Egy év.

Fénykép

 Név

 Spec

Feldolgozási képesség

Maximális lengés átmérője az ágy felett (mm)

280

Maximális lengési átmérő a kocsi felett (Φ/mm)

f160

Max forgási hossz (Φ/mm)

280

Max forgási átmérő (Φ/mm)

280

Maximális átmenő furat átmérő a rúdhoz (Φ/mm)

42

Orsó

Orsó orr típusa (GB 5900.1)

A2-5

 Az orsóbélés furata kúpos

21°

GB21°

Orsó átmenő furat átmérője (Φ/mm)

49

 Orsó vonórúd átmenő furat átmérője

41.5

Orsó vonórúd menet

M48×1,5

Orsó fordulatszám tartomány (r/perc)

0-3000 (4000)

Standard konfiguráció: 0-3000 (opcionális: 4000)

 Orsó sebességváltó üzemmód

32

Független orsó: 3 elöl, 2 hátul

Főmotor teljesítménye (folyamatos névleges) (kW)

4

Főmotor teljesítménye (pillanatnyi maximális érték) (kW)

4

X-tengely gyorsmeneti sebesség (m/perc)

15

Z-tengely gyorsmeneti sebesség (m/perc)

15

X-tengely szervomotor nyomatéka (N·m)

110/6.4

Z-tengely szervomotor nyomatéka (N·m)

110/6.4

X-tengely löket (mm)

640

Z-tengely löket (mm)

280

X-tengely és Z-tengely motor csatlakoztatási módja

 Közvetlen csatolás

Z-tengelyes vezetőpálya

Z-30-640

Z-tengelyű golyóscsavar 30-640 Négyzet alakú

X-After.

X-30-540

X-tengelyű golyóscsavar 30-540 négyzet alakú

 Vezetőút típusa

(30 FZS)

Lineáris vezetőpálya (30FZS)

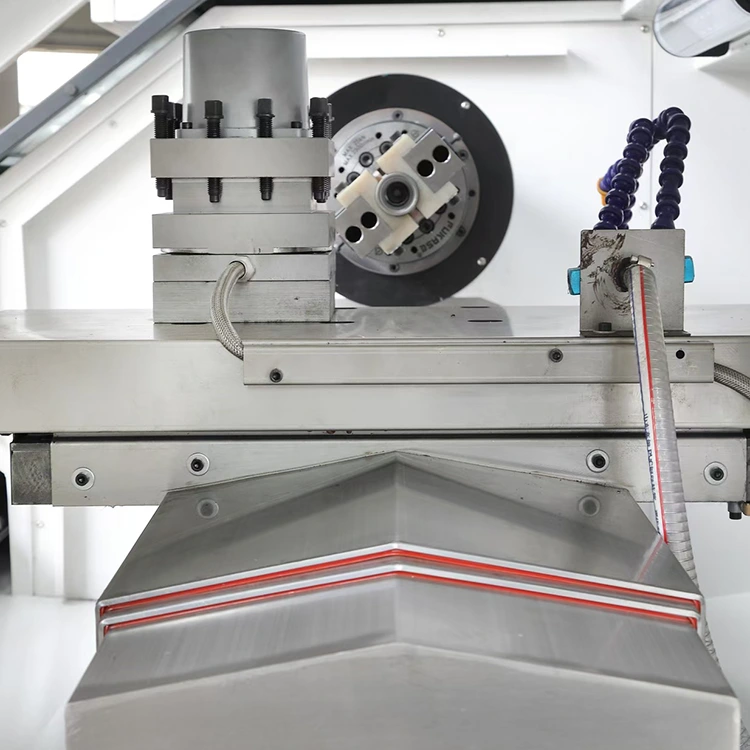

Szerszám torony

 Szerszám torony típus

6125

 Szerszámállomások száma

(MM)

Szerszám mérete (mm)

20*20

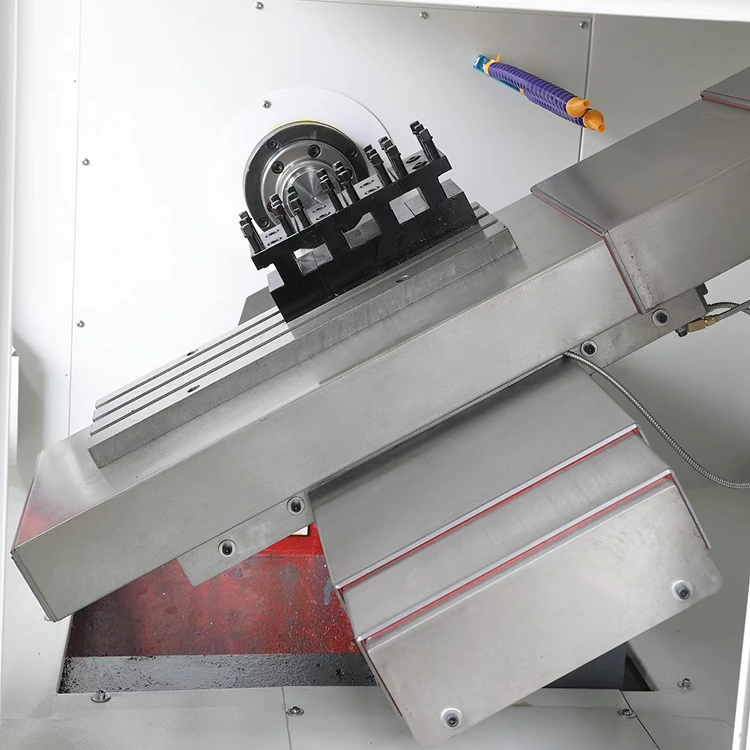

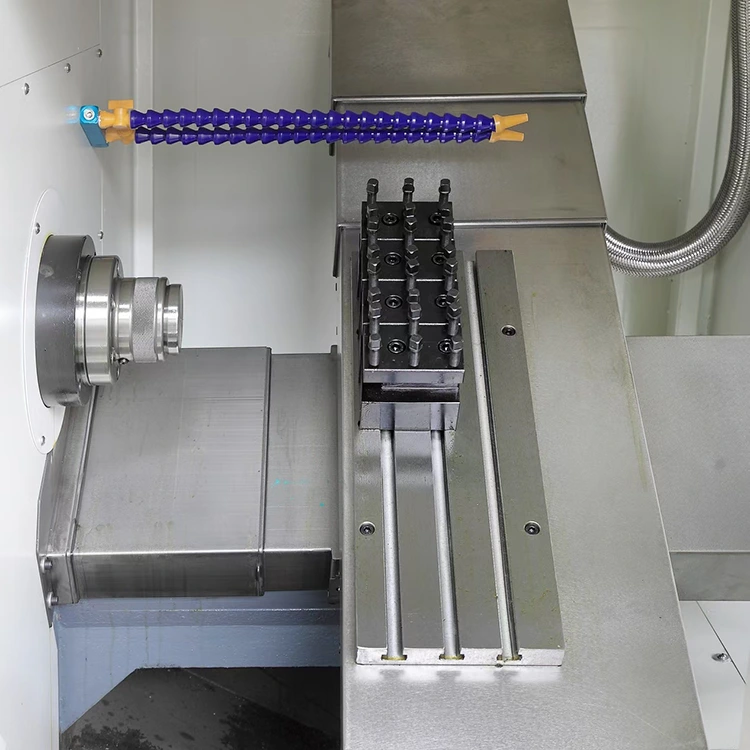

Fix szerszámoszlop (20×20)

Köteg

X-tengely szabványos löket

2400 mm

X-Axis MaxSpeed

1,5 mm/s

Y-tengely szabványos löket

650 mm

Y-tengely Max sebesség

1 m/s

Z-tengely szabványos löket

1000 mm

Z-tengely Max sebesség

1,5 m/s

 Tálca magassága a talajtól

1100 mm

 Tálca mérete

550*350mm

 Tálcák száma

2

2 kép

 Rácsos anyag

acél

 Megfogó vége

，

Pneumatikus befogás  pneumatikus forgatás

 Átviteli mód

Lineáris vezetőpálya ferde síntartóval

 Bemeneti feszültség

220V

 Bemeneti légnyomás

0,5-0,8 pa

Tápegység

 Névleges összteljesítmény

9 kW

 Névleges összáram

20A

Spec

 A gép súlya

900 kg

A gép mérete (H×Sz×Ma)

1650×1250×1600 mm

más

 Befogási módszer

Tokmány átmérője (opcionális)

 Vízszivattyú teljesítménye

380V/90w

Golyós csavaros modell (X-tengely)

2508

Golyós csavar modell (z-tengely)

3208

Forgácsszállító típus (opcionális vásárlás)

Megmunkálási mező

 Autó motorkerékpár alkatrészek és hardver tartozékok
