CNC ferde ágyas eszterga szervo toronnyal és hidraulikus farokszárral

CNC ferde ágyas eszterga szervotornyal és hidraulikus farokfejjel (YL-46K modell) a Quanzhou Yueli Automation Equipment Co., Ltd. által gyártott precíziós esztergagép. A 30 fokos ferde ágyas kialakítás merevséget és hatékony forgácseltávolítást biztosít nehéz vágási műveletek során. A FANUC Oi-TF PLUS (5) CNC rendszerrel és Japan THK 32 mm-es precíziós golyóscsavarokkal és 30 mm-es lineáris görgős vezetőkkel felszerelt gép egyenletes pontosságot és hosszú távú stabilitást biztosít. A 7,5 kW-os Huahong orsómotor 0 és 5000 RPM közötti fordulatszám-tartományt kínál. Az MT4-es kúpos és 500 mm-es mozgású hidraulikus faroktámasz stabil munkadarab-tartást biztosít, míg a 63-as szervotorony lehetővé teszi az automatizált szerszámcserét a jobb gyártási hatékonyság érdekében.

Alapvető jellemzők

A CNC ferde ágyas eszterga szervo revolverrel és hidraulikus farokszárral a következő fő jellemzőket kínálja.

· Ferdeágy kialakítás: 30 fokos ferde ágy a fokozott merevség és a hatékony forgácsáramlás érdekében megmunkálás közben.

· Nagy pontosságú orsó: Patronos típusú precíziós orsószerelvény Japan NSK csapágyakkal. A2-5 orsómodell 170mm átmérővel.

· Prémium vezetők: Japán THK 30 mm-es precíziós lineáris görgős vezetők. X tengely 4 szabványos tömbbel, Z tengely 4 kiterjesztett blokkal.

· Precíziós golyóscsavarok: Japán THK 32 mm-es golyóscsavarok 10 mm-es osztással mind az X, mind a Z tengelyhez.

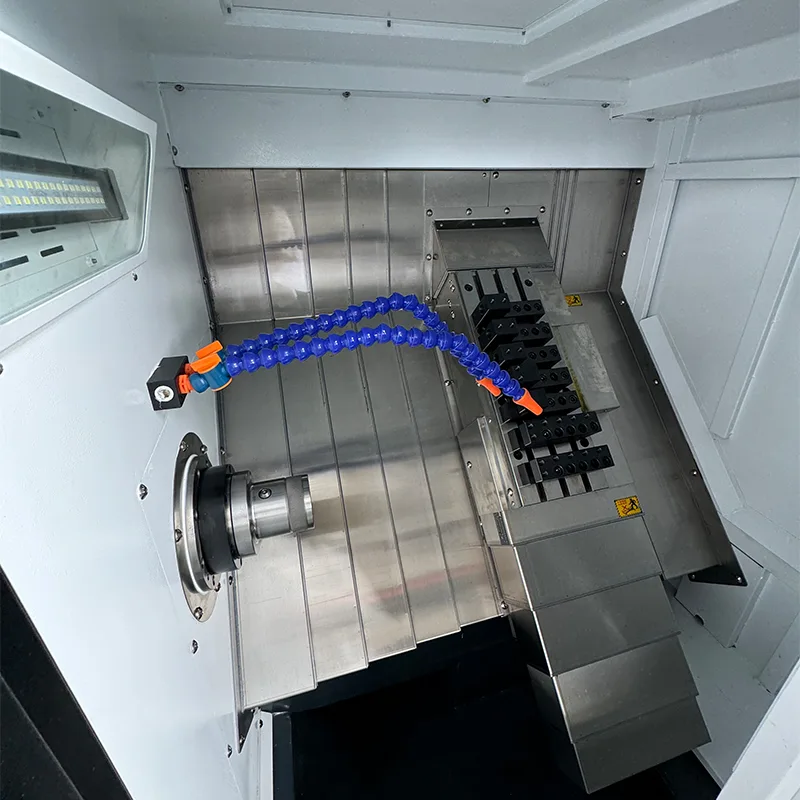

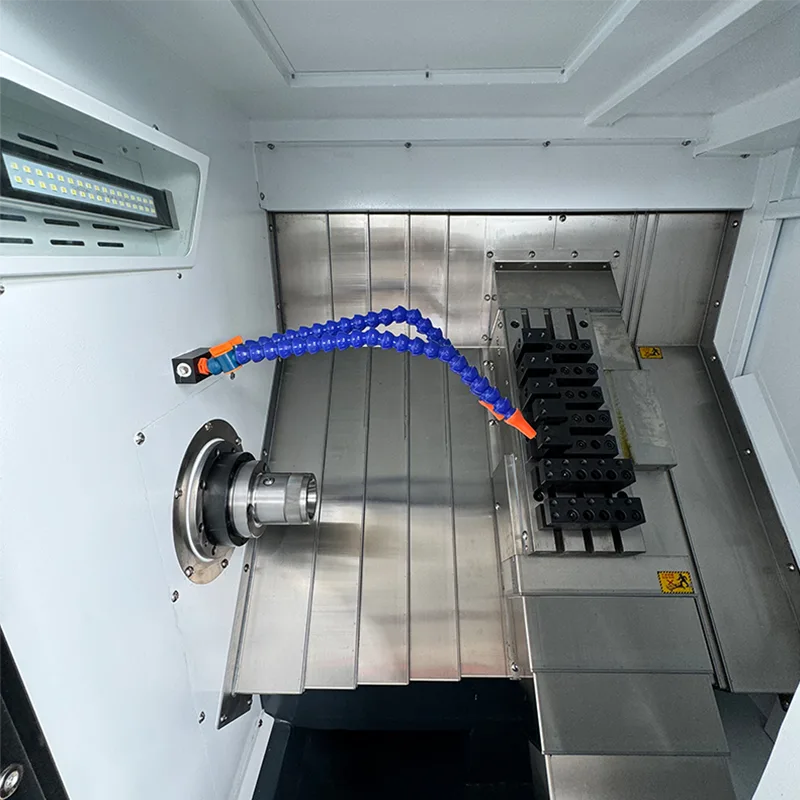

· Szervo revolver: 63 szervo revolver a gyors és pontos szerszámindexelésért.

· Hidraulikus farokszár: Lineáris vezetősín hidraulikus meghajtással. A farok támasztéka 500 mm, MT4 kúpos.

· Motoros hajtásrendszer: Főorsós motor szíjhajtással, X és Z szervomotorok közvetlen hajtáscsatlakozással.

Műszaki előírások

Az alábbi táblázat felsorolja a CNC ferdeágyas eszterga teljes műszaki paramétereit szervo revolverrel és hidraulikus farokszárral.

Gép konfigurációja

A CNC ferde ágyas eszterga szervo revolverrel és hidraulikus farokszárral a következő fő alkatrészekből és márkákból készül.

· CNC rendszer: FANUC Oi-TF PLUS (5) FANUC X/Z szervomotorokkal és hajtásokkal.

· Orsómotor: Huahong 7,5 kW.

· Golyós csavarok: Japán THK 32 mm-es precíziós golyóscsavarok.

· Lineáris görgővezetők: Japán THK 30 mm-es precíziós görgővezetők.

· Orsószerelvény: precíziós patron, Japan NSK csapágyakkal.

· Hidraulikus forgóhenger: Tajvan.

· Hidraulikus állomás: Tajvan.

· Erőfej: 3 állomásos, 11,4 N.

· Hűtőfolyadék szivattyú: 750W.

Standard tartozékok

Minden CNC ferde ágyas eszterga szervotornyal és hidraulikus farokszárral a következő tartozékokkal érkezik.

· Rugós patron rögzítőanyaghoz – 1 db.

· Esztergaszerszámtartók – 3 db.

· Fúrószerszám tartók – 2 db.

· Fúrószerszám rudak – ER20A hosszabbítórúd, 2 db.

· Hatlapfejű kulcskészlet – 1 készlet.

Alkalmazások és előnyök

A CNC ferde ágyas eszterga szervo revolverrel és hidraulikus farokfejjel az esztergálási alkalmazások széles körére alkalmas.

· Feldolgozási képesség: Maximális esztergálási átmérő 375 mm, maximális megmunkálási hossz 380 mm tokmányral. Különféle anyagokkal kezelhető, beleértve az acélt, a rozsdamentes acélt és a színesfémeket.

· Gyártási hatékonyság: A 63 szervo revolver lehetővé teszi a gyors szerszámindexelést, csökkenti a beállítási időt és növeli az áteresztőképességet a kötegelt gyártásnál.

· Precizitás és stabilitás: A japán THK vezetőpályák és golyóscsavarok a FANUC CNC vezérléssel kombinálva biztosítják a következetes pontosságot és ismételhetőséget.

· Munkadarab támaszték: Hidraulikus faroktámasz 500 mm-es úttal és MT4 kúpos kialakítással biztonságos rögzítést biztosít hosszabb munkadarabokhoz.

· Merev felépítés: A 30 fokos ferde ágy nagy teherbírású görgős vezetőkkel támogatja a stabil, nehéz vágási műveleteket.

Gyártás és minőségbiztosítás

A CNC ferde ágyas eszterga szervo revolverrel és hidraulikus farokszárral szigorú minőség-ellenőrzési szabványok szerint készül.

· Az összes kulcsfontosságú alkatrészt bevált márkáktól szerezzük be, beleértve a FANUC-t, a Japan THK-t, a Japan NSK-t és a Huahong-ot.

· Precíziós összeszerelési eljárások golyóscsavarokhoz, lineáris vezetőkhöz és orsószerelvényekhez.

· Szállítás előtt szigorú ellenőrzés és tesztelés a gép pontosságának és megbízhatóságának biztosítása érdekében.

· Több mint tíz éves gyártási tapasztalattal és professzionális műszaki támogatással.

Gyakran Ismételt Kérdések

Milyen CNC rendszert használnak ezen a ferde ágyas esztergagépen?

A gép a FANUC Oi-TF PLUS (5) CNC rendszert használja FANUC szervomotorokkal és hajtásokkal X és Z tengelyekhez.

Mekkora a tengelyútja ennek a CNC esztergagépnek?

Az X tengely mozgása 200 mm, a Z tengely 460 mm.

Mekkora az orsó fordulatszáma és a motor teljesítménye?

Az orsó fordulatszáma 0 és 5000 RPM között van, egy 7,5 kW-os Huahong orsómotor hajtja.

Milyen típusú vezetősíneket és golyóscsavarokat használnak?

A gép Japan THK 32 mm-es precíziós golyóscsavarokat és 30 mm-es precíziós lineáris görgős vezetőket használ.

Mekkora a gép súlya és méretei?

A gép méretei 1875×1021×1263 mm, tömege pedig körülbelül 1,8 tonna.
