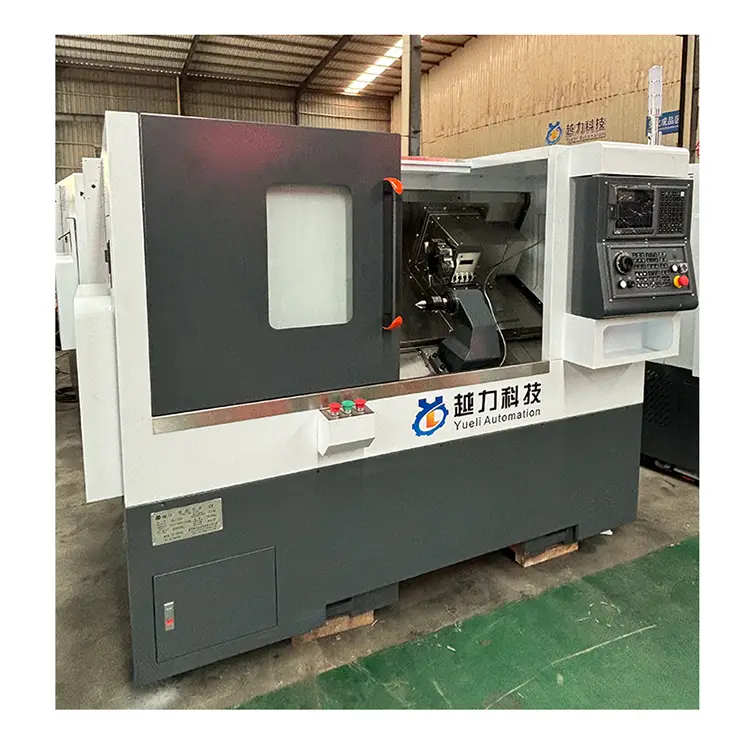

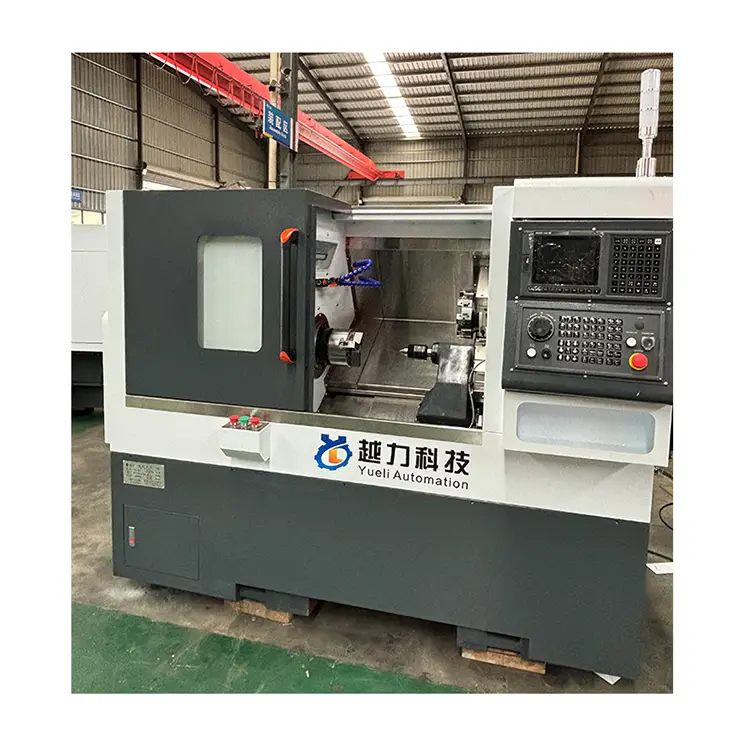

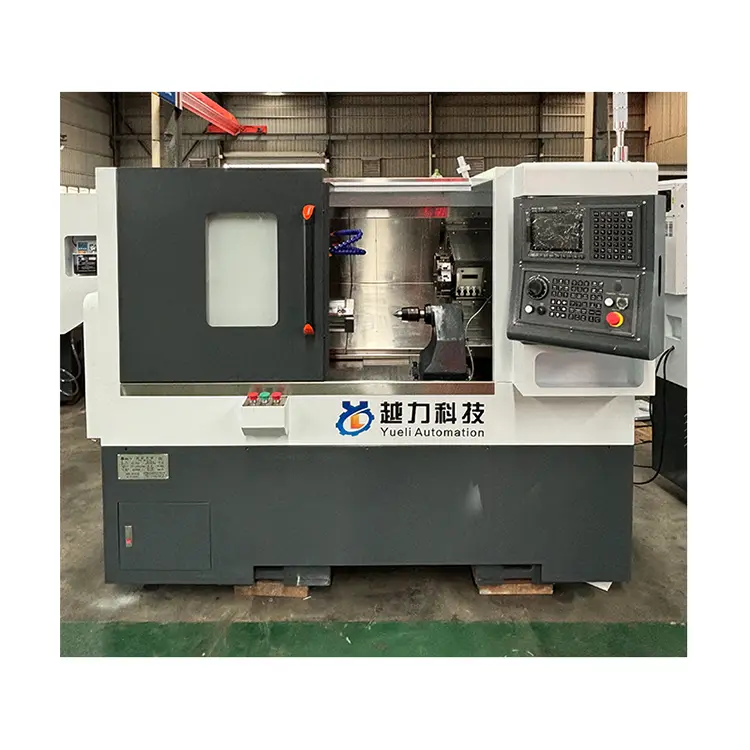

Szerszám torony farok-top CNC eszterga

Sorszám

Projekt

Egység

Specifikációk (dimenziók)

 megjegyzés

1

A húzólap munkalapjának mérete

mm

300*260

2

Z-tengely utazás

mm

460

3

X tengelyes utazás

mm

200

4

Maximális forgás

mm

450

5

A távolság a fő tengely közepétől a húzólemez asztali felületéig

mm

63

6

A távolság a talajtól a fő tengely közepéig

mm

1050

7

Maximális feldolgozási hossza

mm

380 (beleértve Chuckot)

Példaként vegye be

8

Maximális fordulási átmérő

mm

375

9

Orsómodell (orsó átmérője)

mm

A2-5 (170)

10

Orsósebesség

FORDULAT

0-5000

11

X.Z golyócsavar specifikációk

32*10/32*10

12

Az X vezető sín meghatározása

30 henger

4 csúszka-normál

13

Z Guide Rail specifikáció

30 henger

4 csúszka-konvencionális meghosszabbítás

14

A fő X.Z motor csatlakozási módja

Szinkron szinkronizálás / Közvetlen kapcsolat / Közvetlen kapcsolat

15

X.Z Motor karima/Stop

mm

130/110

16

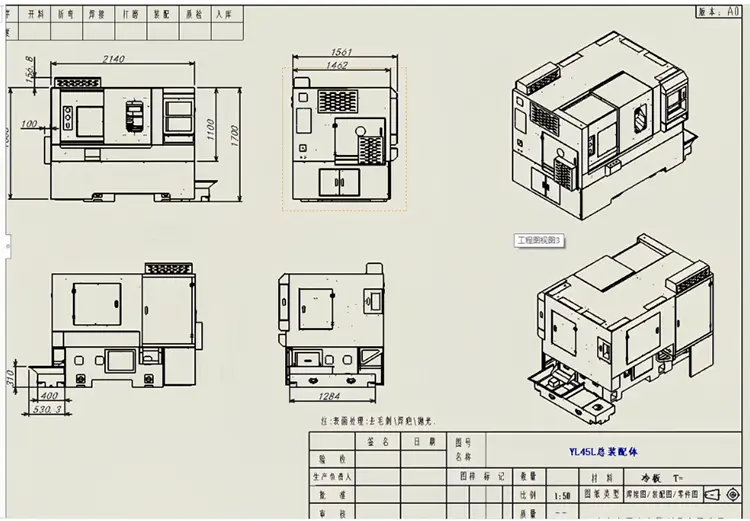

Optikai gépi méretek (hossz, szélesség, magasság)

mm

1875*1021*1263

17

Súly

 tonna

Körülbelül 1,8T

Nem tartalmazza a belső és a külső fedőszerszám toronyorsóját

18

Kés -betöltési módszer

63 szervo torony

19

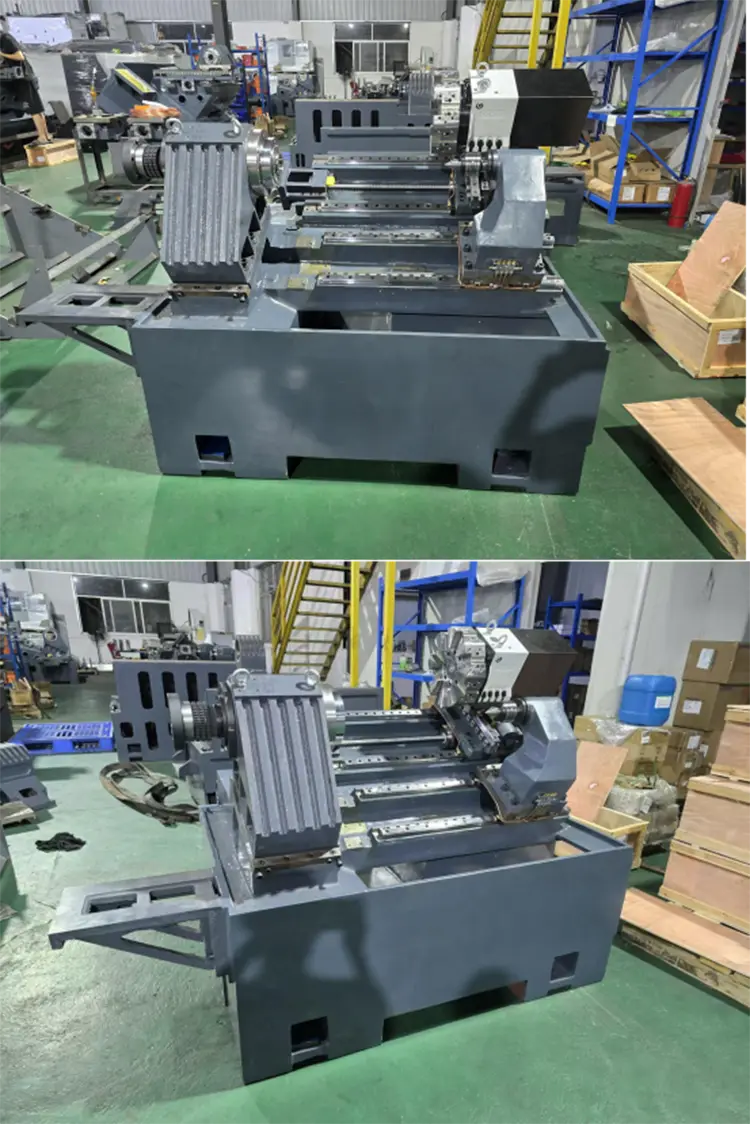

Az ágy formája és lejtője

Az ágy 30 fokon van dőléssel

20

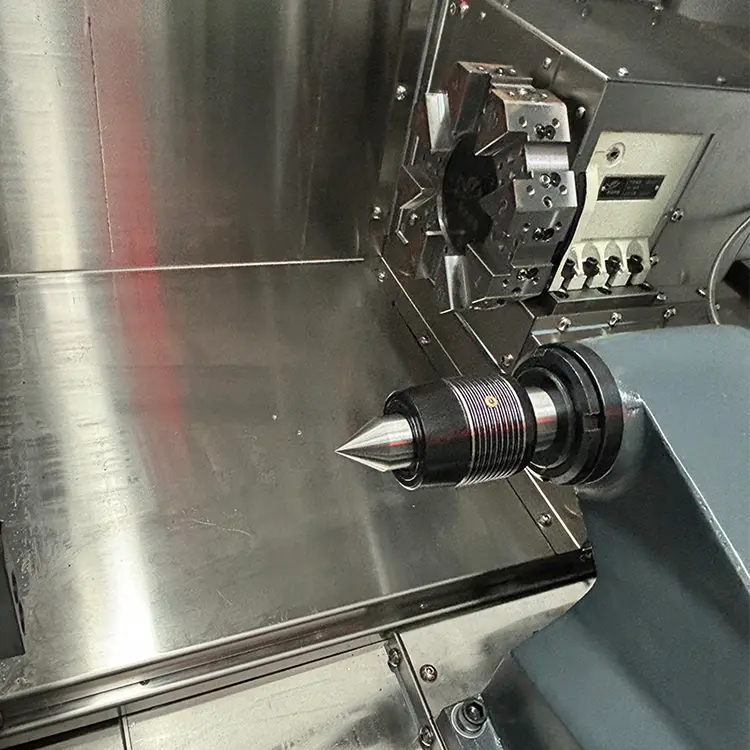

Farkas

Drótrúd farok ülés

21

Farkas meghajtási módszer

 hidraulika takarmány

22

Farokülés útiterv

500

23

Faroklemez

Veréb 4
