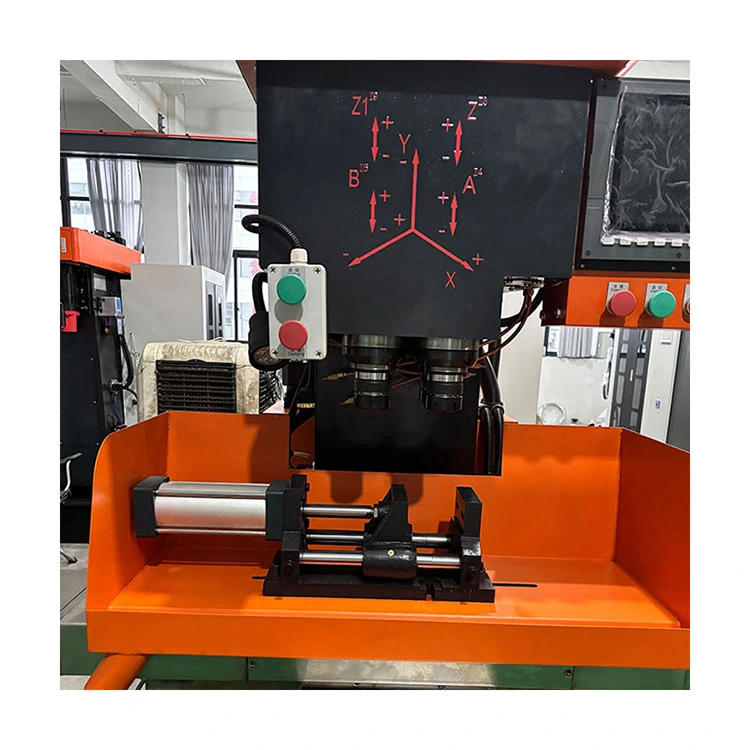

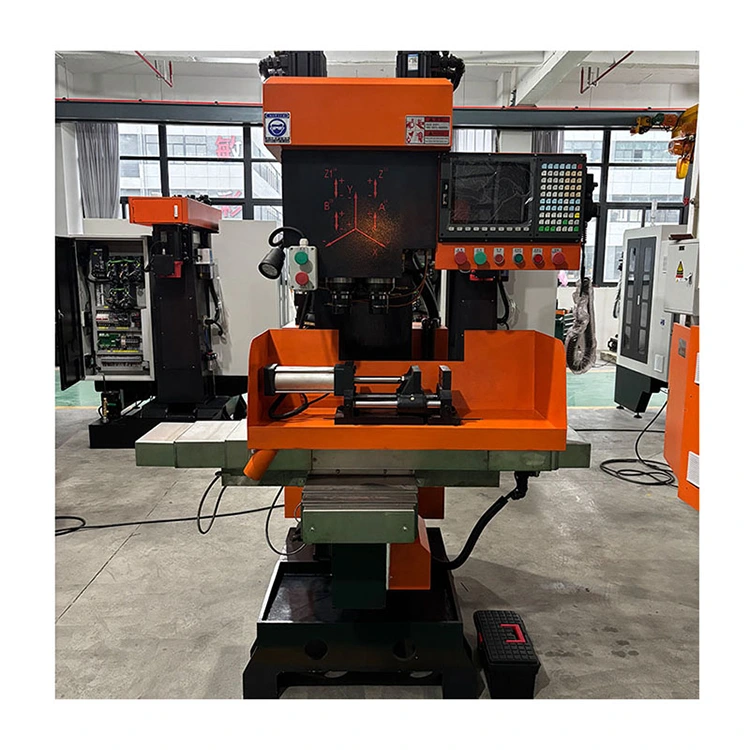

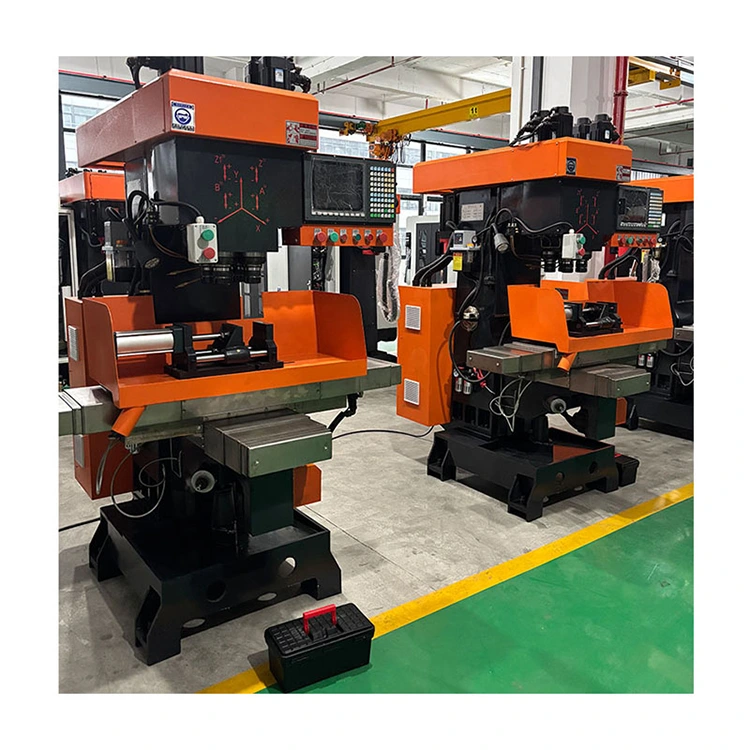

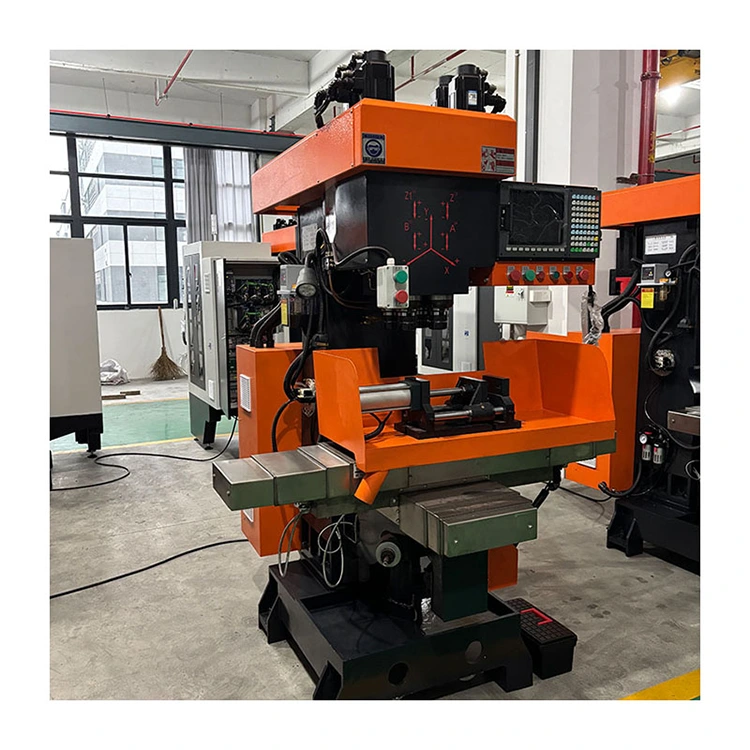

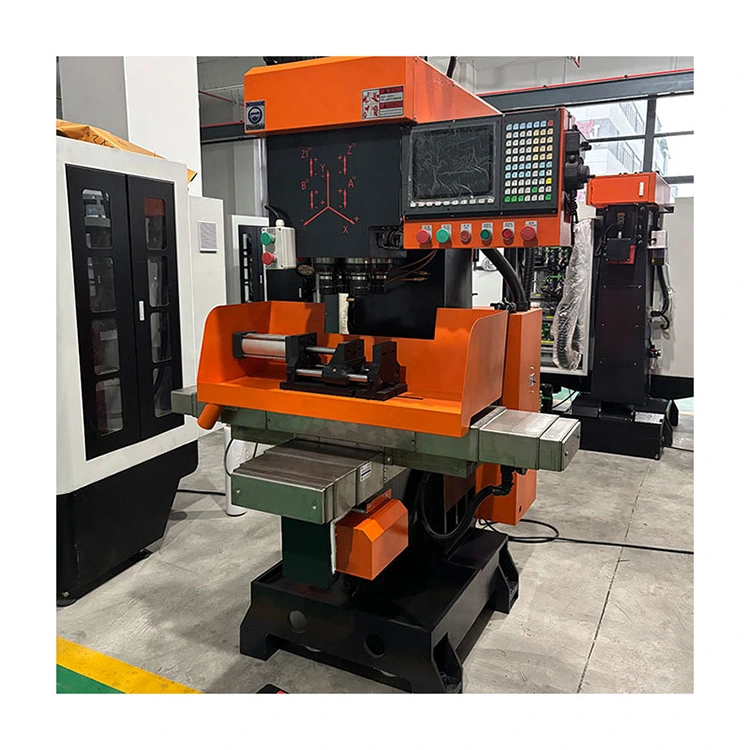

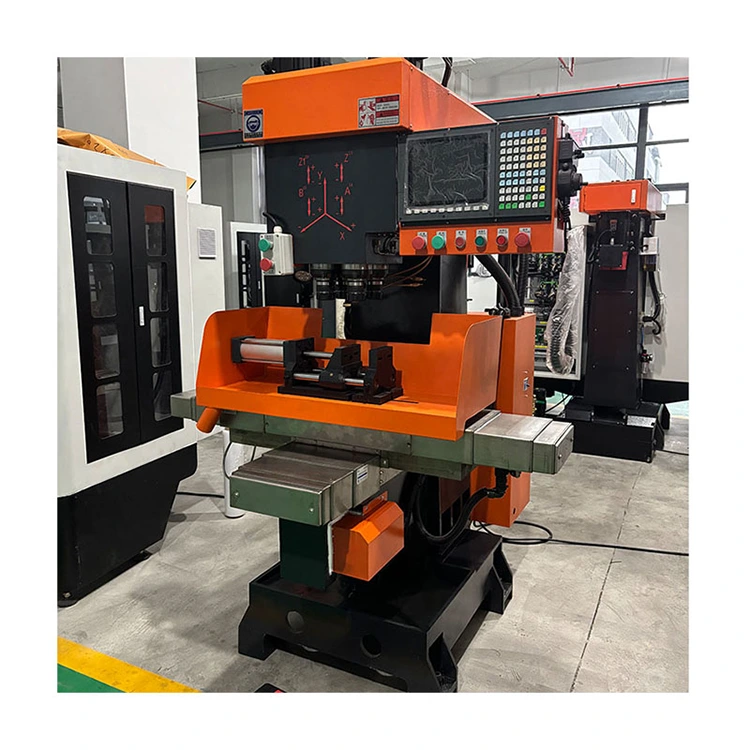

Függőleges 4 orsós CNC összetett gép

A szerszámgép szerkezete és teljesítménye

1. A YueLi kiváló minőségű, függőleges, 4 orsós CNC Compound Machine központja egy tajvani Hust vezérlőrendszert használ programvezérlő részéhez, amely észlelési funkcióval rendelkezik, amely megakadályozza a csapok vagy szerszámok mágnesszelep vagy henger meghibásodása miatti károsodását; felhasználóbarát felülettel rendelkezik, és könnyen kezelhető.

2. A függőleges 4 orsós CNC összetett gép közepes és nagy tételes alkatrészek feldolgozására alkalmas, a folyamatot egyetlen befogási művelettel fejezheti be, nagy hatékonyságot és jó pontosságot kínálva.

3. A menetfúró mechanizmus nem igényli a vezetőcsavaros sebességváltó cseréjét; a menetemelkedés szabványos, az Alpha fő szervomotor pedig beépített frekvencia-átalakító funkcióval rendelkezik, amely javítja a megmunkált alkatrészek meneteinek felületi érdességét és biztosítja a feldolgozási pontosságot.

4. Önálló fejlesztésű erőfej alkatrészek, precíziós földelés, jó kopásállósággal és hosszú élettartammal.

5. A Hust CNC rendszer lehetővé teszi a megfelelő előtolási sebesség igény szerinti beállítását. Hosszabb idejű használat után a vezetőcsavar elkophat, és maga a rendszer is rendelkezik szerszámkompenzációs funkcióval.

6. Minden mozgó csúszófelület központi automata kenőberendezést használ a szerszámgép élettartamának biztosítása érdekében.

7. A csúszóasztal mozgását egy szervomotor hajtja, amely lehetővé teszi több koordináta digitális beállítását, ami nagy pozicionálási pontosságot, alacsony vibrációt és gyors reakciósebességet eredményez.

8. Megmunkálás közben az érintőképernyőn megjelenik a munkadarab feldolgozási állapota, meghibásodás esetén riasztási funkció működik.

9. A teljesen zárt védelem biztosítja a személyes biztonságot és javítja a feldolgozási környezetet.

Fő konfiguráció

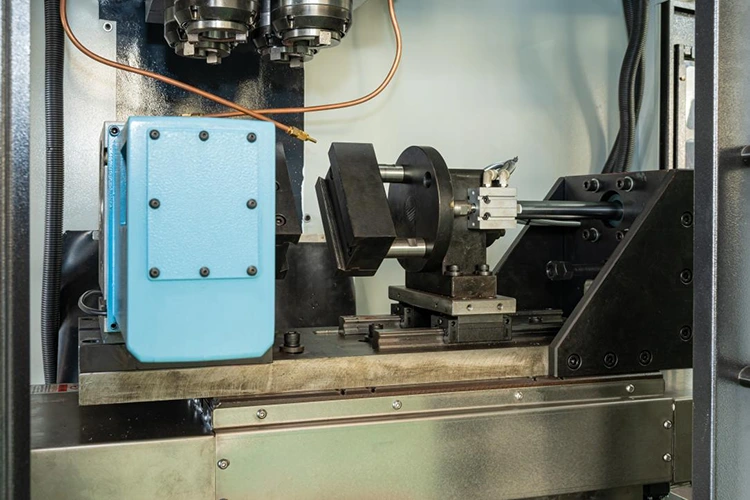

Negyedik tengely paraméterei

Telepítési útmutató

1.  A platform felszerelését a GB/T17421.1-1998 3.1. cikkének megfelelően kell beállítani. Helyezze a munkapadot a vonás közepére, és helyezzen egy szintet a munkapad közepére. A szint leolvasása függőleges és vízszintes irányban sem haladhatja meg a 0,04/1000 mm-t.

2. A fő tápkábel nem lehet kisebb 4 mm²-nél. A huzalozás befejezése után ellenőrizze, hogy a kábelezés megfelelő-e, és hogy a vezetékek kivezetései meg vannak-e húzva.

3. A függőleges 4 orsós CNC összetett gép felszerelését szükség szerint földelni kell, a gép testtel szembeni ellenállása 4 ohmnál kisebb, a földelő vezeték átmérője pedig nagyobb, mint 2,5 mm².

Alkalmazási mezők

A YueLi kiváló minőségű, függőleges 4 orsós CNC összetett gép képes réz alkatrészek, alumínium alkatrészek, cinkötvözetek és acél alkatrészek fém vágására, és alkalmas olyan iparágakban, mint a víz- és szaniteráruk, tűzoltó szelepek, ajtóvezérlő hardverek, háztartási készülékek, vízmérők és autó-/motorkerékpár-alkatrészek és repülőgépek.
