Forgó háromtengelyes ötállomásos kompozit fúrógép

Üdvözöljük, hogy eljöjjön gyárunkba, hogy megvásárolja a legújabb eladási, alacsony árú és kiváló minőségű forgó háromtengelyes ötállomásos kompozit fúrógépet, a YueLi várja, hogy együttműködjön Önnel.

Kérdés küldése

termékleírás

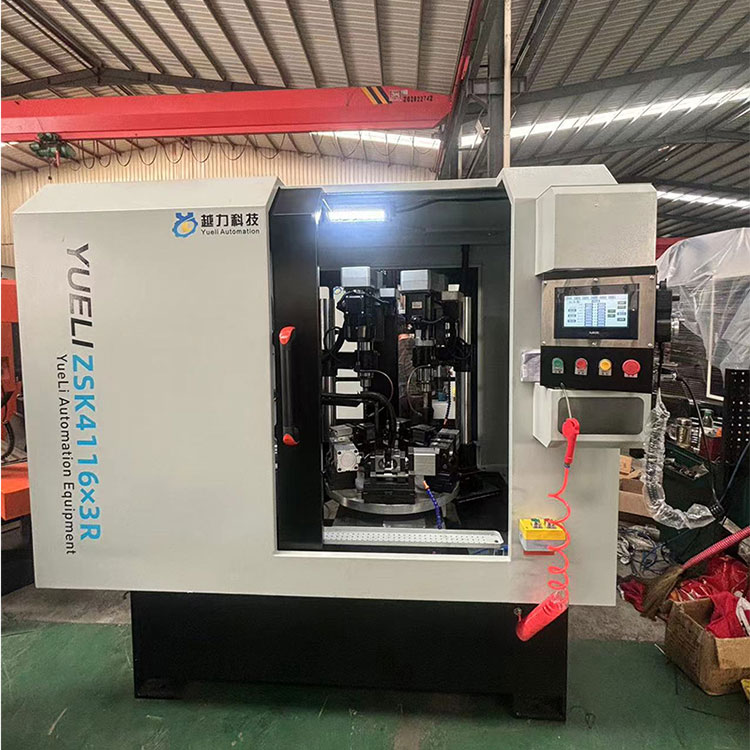

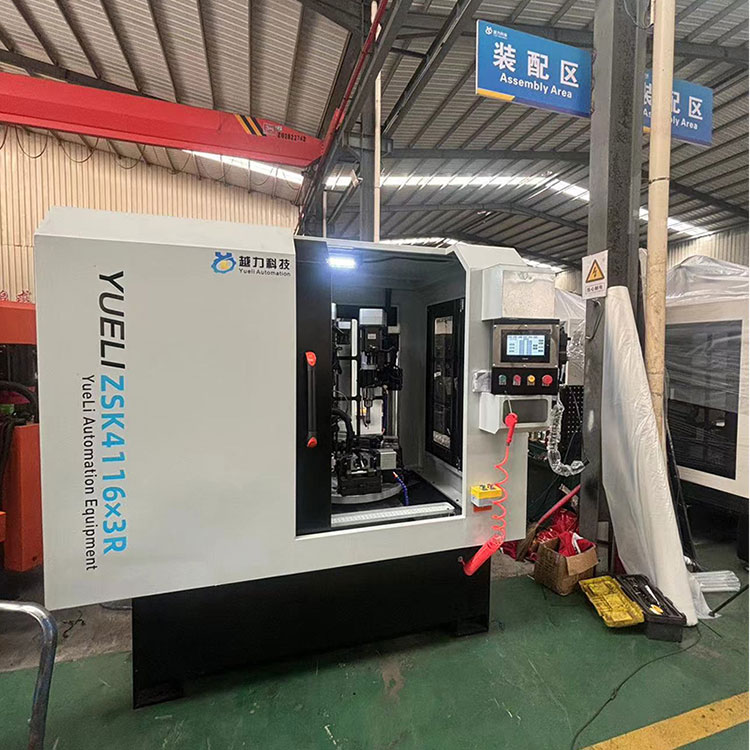

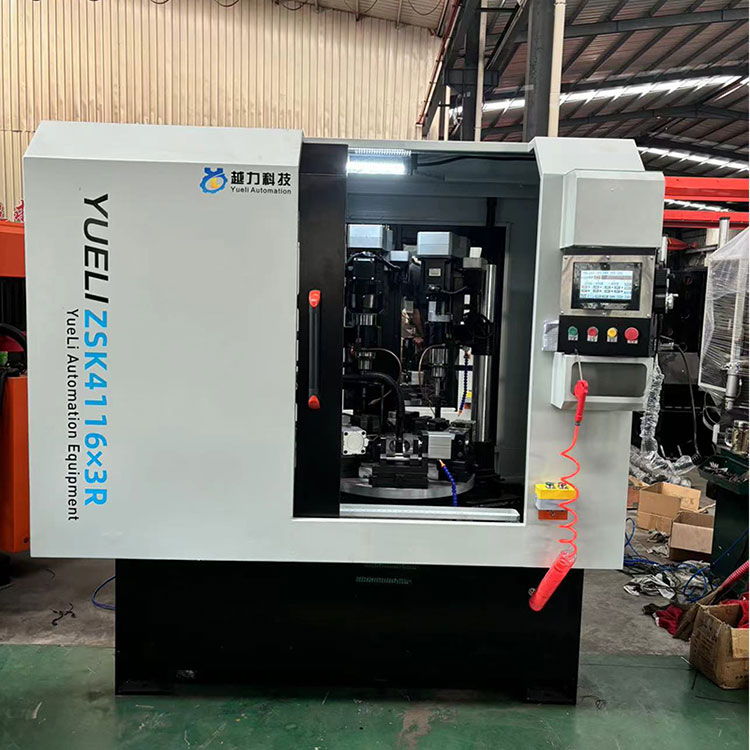

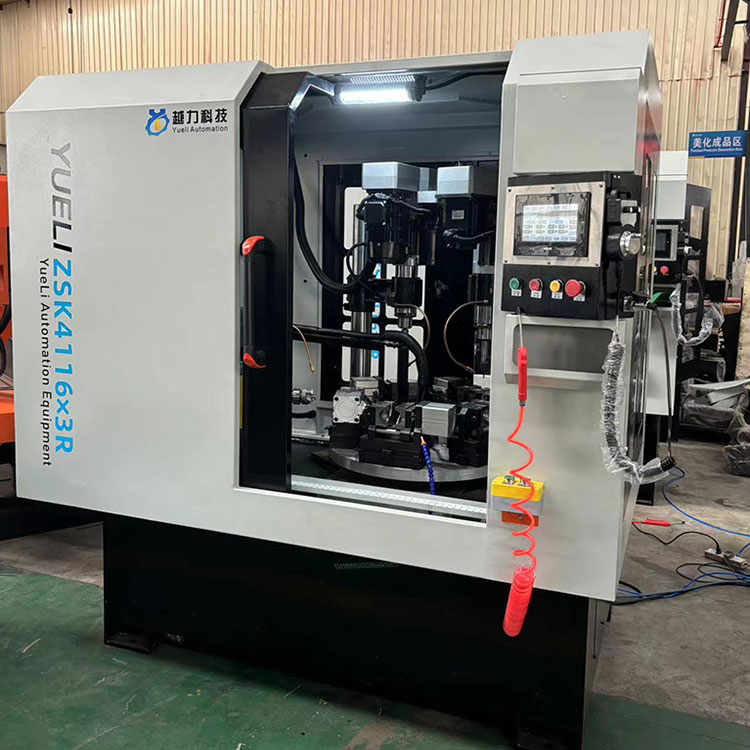

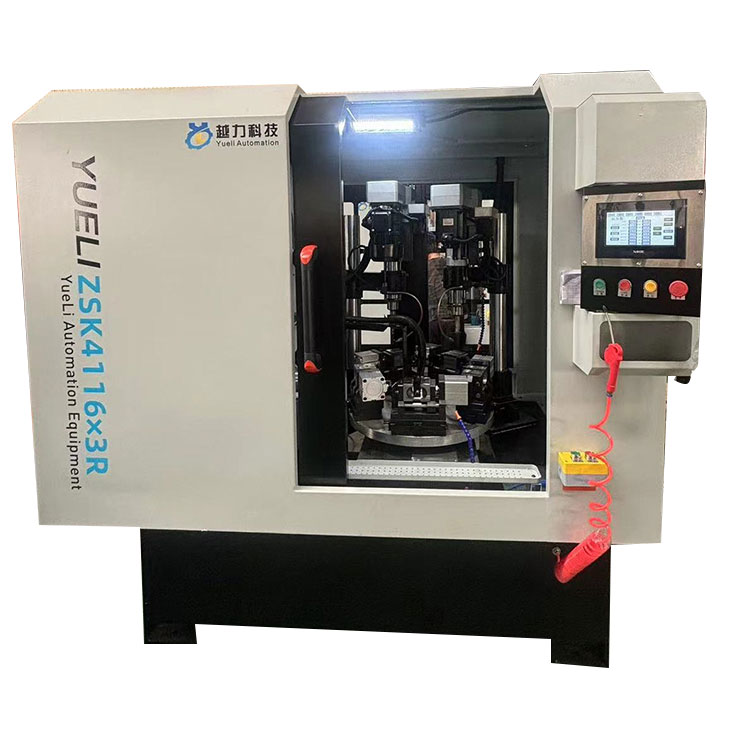

A Yueli Automation Equipment ZSK4116×3 forgó háromtengelyes ötállomásos fúró- és menetfúrógépe alkalmas nagy és közepes méretű, tételes ajtótermékek gyártására és feldolgozására. A szerszámgép sima és nagyvonalú megjelenésű, egyszerű és intuitív kezeléssel, kényelmes beállítással és CNC-vezérléssel rendelkezik, magasabb fokú automatizálással, jó megbízhatósággal és csökkentett munkaintenzitással a kezelők számára. Több gép egy személy általi működtetését és irányítását is képes megvalósítani, ideális és hatékony lerakódásgátló feldolgozó berendezés.

Fő konfiguráció:

Sorozatszám	Termék neve	Modell/specifikáció	Mennyiség	Márka
1	bázis	Hegesztési alkatrészek	1	Saját gyártású
2	Főtengely csapágyak	JT6-YL92	6	Harbin
3	Fúró és támadó erőfej		1	numerikus vezérlés
4	Fúrófej	JT6-YL92	2	numerikus vezérlés
5	Automatikus szegmentáló lemez	5 munkaállomás	1	Yuntong
6	Munkadarab rögzítés	Pneumatikus	5
7	szervo motor	2,3 kW	1	Xinjie
8		750W	2	Xinjie
9		1,2 kW	1	legyen nyitott a navigációra
10	elektromos gépek	3 kW	1	Jinling
11		1,5 kW	1	Nuofan
12		750W	1	Sheng Xiang
13	érintőképernyő	TG765S-XT	1	Xinjie
14	Kontaktor	LC1N1801	1	Schneider
15	PLC vezérlés	XTM-60T	1	Xinjie
16	Kapcsolóüzemű tápegység	PMT-24V150W2BA	1	Delta
17	Frekvencia átalakító	3PH-380V	1	Könnyű vezetni
18	Mágnesszelep	4V210-08	6	Yadek
19	Pajzs	Teljesen zárt	1

Főbb műszaki paraméterek

Sorozatszám	kategória	Adatspecifikációk	megjegyzéseket
1	Munkaállomások száma	5 fő
2	munkaképesség	A hajtófej maximális fúrási és menetfúró átmérője 13	Acél alkatrészek
3	Szegmentációs lemezjátszó pontossága	Az osztó kimeneti pontossága ≤± 0,03	Referencia konfiguráció RV75 0,75 kW motor
4	Orsós szerszámtartó típus	JT6-ER20	Standard konfiguráció
5	Az orsó paraméterei	Maximális fordulatszám 0-2000/perc	Állítható sebesség
6	A késnyél beszerelési módja	Kézi csavarhúzás
7	Szerszám befogási módszer	ER20 (8-14)	Standard konfiguráció
8	Vízszintes erőfej	hétfő 4#
9	Orsós szerszámtartó típus	Morse 4 # ER40 (3-30)
10	Az orsó paraméterei	Maximális fordulatszám 0-1500/perc	Állítható sebesség
11	Munkavégzés pontossága	A furat pozícionálási pontossága 0,05/ismételt pozicionálási pontosság 0,03
12	Üzemi gázforrás nyomása	5-6 kg/c㎡
13	Munkaasztal átmérője	680 mm
	Tápellátási képesség	Teljes teljesítmény 10,5 kW
	A gép mérete	2070X1860X2100	referenciaforrások
	A gép súlya	Körülbelül 1600 kg	referenciaforrások

A szerszámgép szerkezete és teljesítménye

A forgó háromtengelyes ötállomásos fúró- és menetfúró gép acél alkatrészekkel hegesztve és mesterséges öregítéssel kezelve. Jó a pontossága és a stabilitása. Az egész gép egy kombinált szerkezet, PLC rendszerrel van felszerelve, és erős mobilitású.

1 fúró- és menetfúró fej, fúróteljesítmény: 16 mm acél alkatrészekhez, 20 mm alumínium alkatrészekhez, fúrólöket 100 specifikációk, előtolási mód: szervo előtolás, egy fő motor: 3 kW, az erőfej és az alkatrész-feldolgozó furat kézzel állítható fel és lefelé, a beállítás előtt lazítsa meg a csúszka felső és alsó felületén lévő két csavart, forgassa el a kézikereket a hajtófej felemeléséhez és leengedéséhez, majd a két csavart húzza meg a tápfej elhelyezése után, hogy megakadályozza a tápfej lecsúszását. önmagában; 2 fúrófej: fúróteljesítmény: 13 mm acél alkatrészekhez, 16 mm alumínium alkatrészekhez, fúrólöket 80 specifikációk, előtolási mód: szervo előtolás, egy fő motor: 2,3 kW, a fúró- és menetfúró fejek (JT16) függőlegesen vannak felszerelve, és a az alkatrészek középmagassága manuálisan állítható fel és le. Öt állomásos automata osztott lemezjátszóval van felszerelve az öt állomás pozicionálásához, és minden szerszám előre, hátra, balra és jobbra állítható. Könnyű be- és kirakodás. Minden orsó független vezérlési és kézi beállítási funkciókkal rendelkezik. Az orsócsapágyak mind Harbin csapágyak; szakaszos automatikus kenőrendszer olajozó, fúrófej és menetfúró fej gyors előre, lassú előre, munka előre és gyors hátra funkciókat.

Folyamatfolyamat: indítsa el a gépet → töltse be kézzel az anyagot a rakodási pozícióba → fordítsa a forgótányért az első állomásra → három állomás egyidejűleg dolgozza fel a fúrást és a menetmetszést → kézi kirakodás → lépjen be a második ciklusba.

A szerszámgép fő szerkezete:

Erőteljesítmény-elosztás: vízszintes erőfej fúráshoz és maráshoz homlokfelülethez, egy függőleges fúróorsó egység, két függőleges menetfúró orsó egység, ötállásos automata osztott forgótányér, egy talp; egy készlet áramköri rendszert, öt szerelvénykészletet és egy teljesen zárt fémlemez védelmet.
