termékleírás

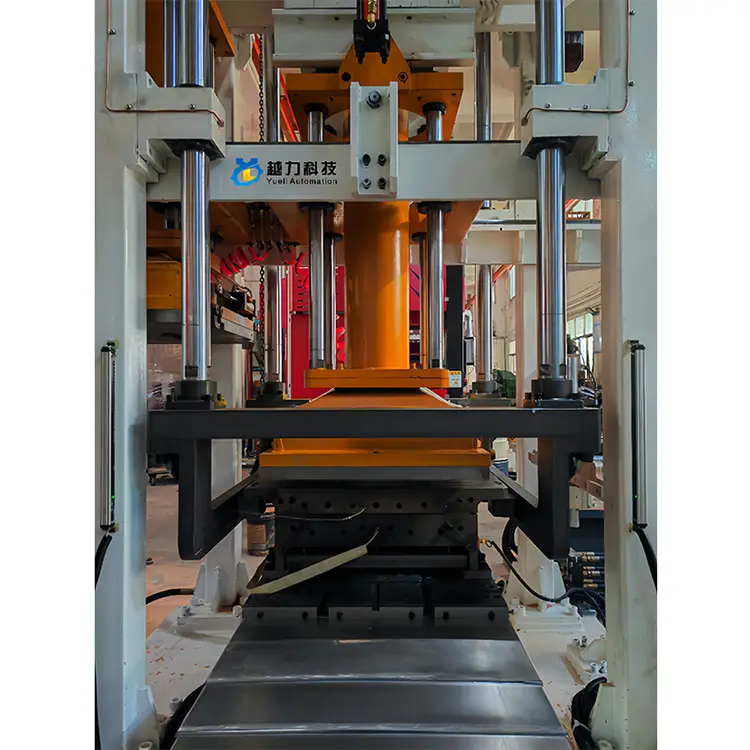

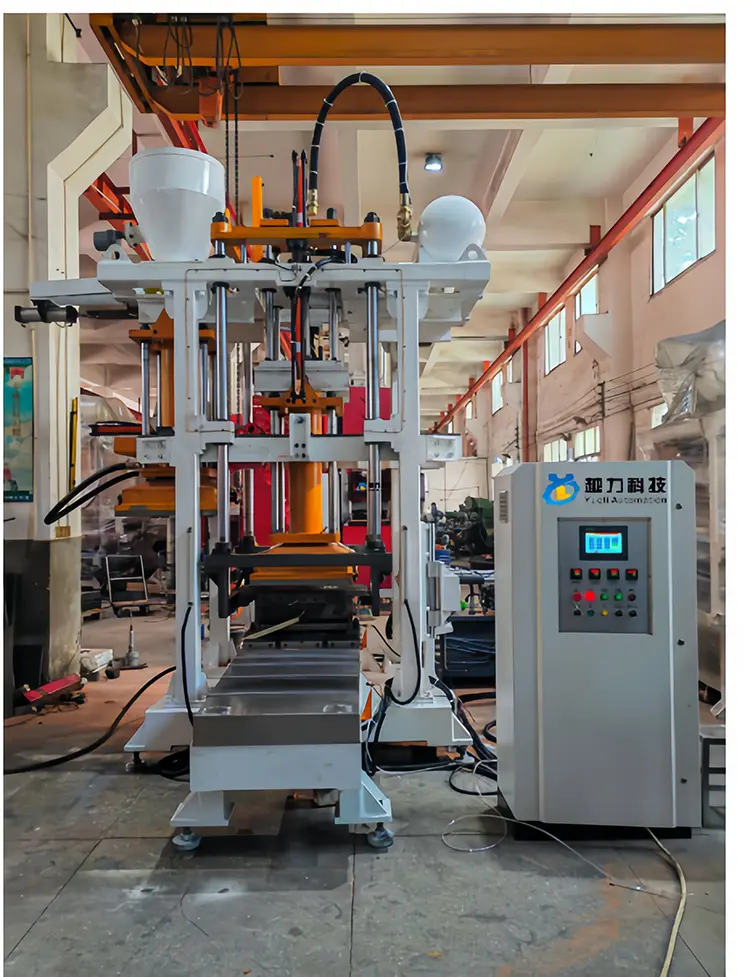

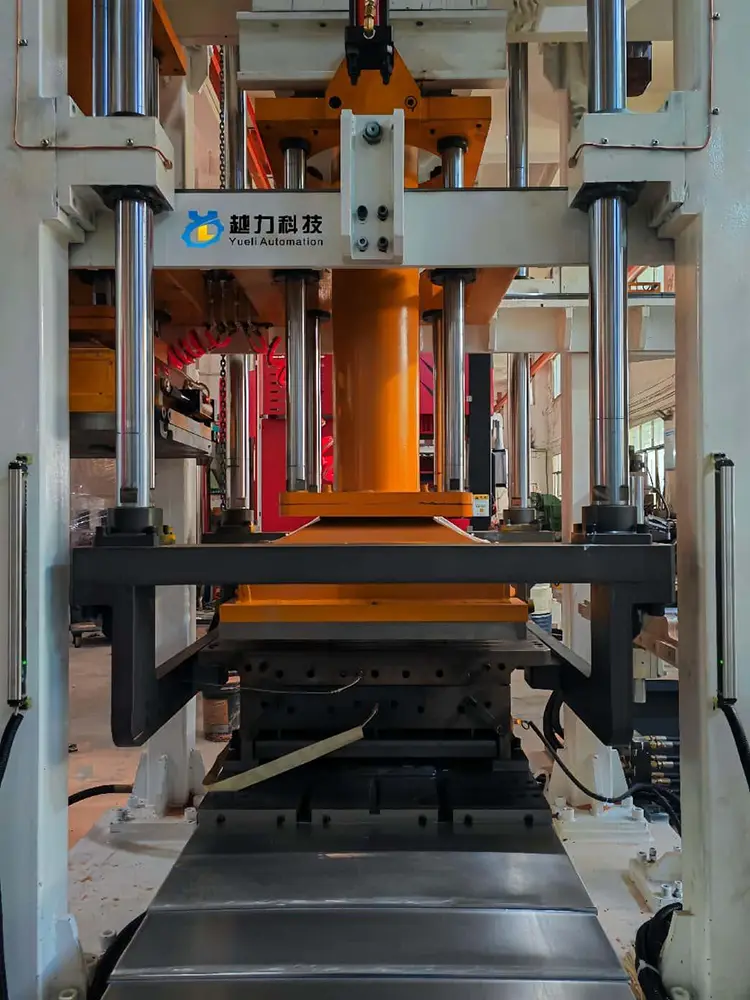

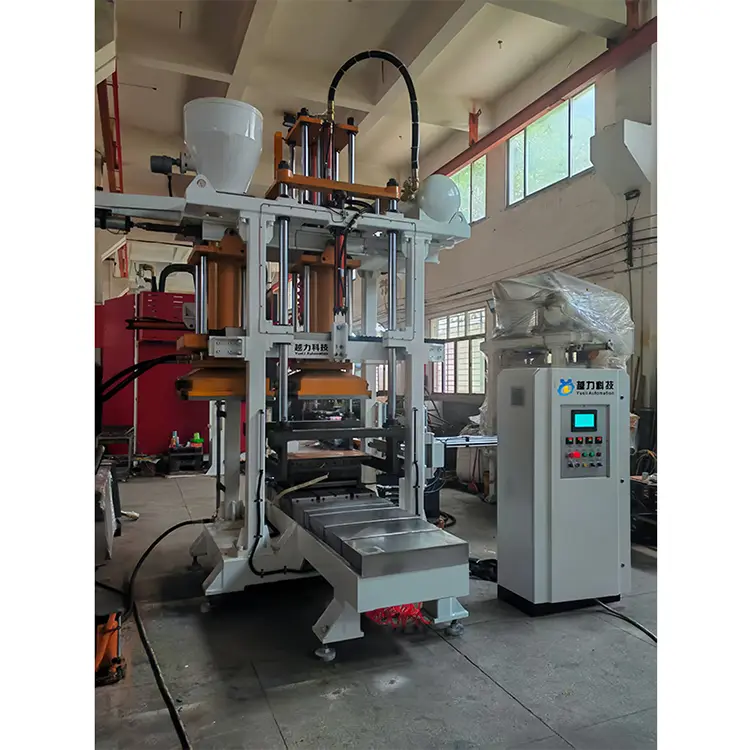

Csúcsminőségű, teljesen automatikus, hidegmag doboz magfedőgép. Vízszintes forma elválasztás

Berendezés modell	YL1080H-40A Magmintavétel a csúszkán kívül
Eszköz neve	Teljesen automatikus hidegmag doboz magfecskendező gép. Horizontális osztályozás
Eszköz attribútumok	Kiváló függőleges homokfúvás. A penész vízszintes elválasztása
Gyártó	A Fujian tartomány "Yueli" márkája

◆ A berendezések bevezetése:

[Teljesen automatikus hidegmag doboz magfedőgép. Vízszintes penész elválasztás]

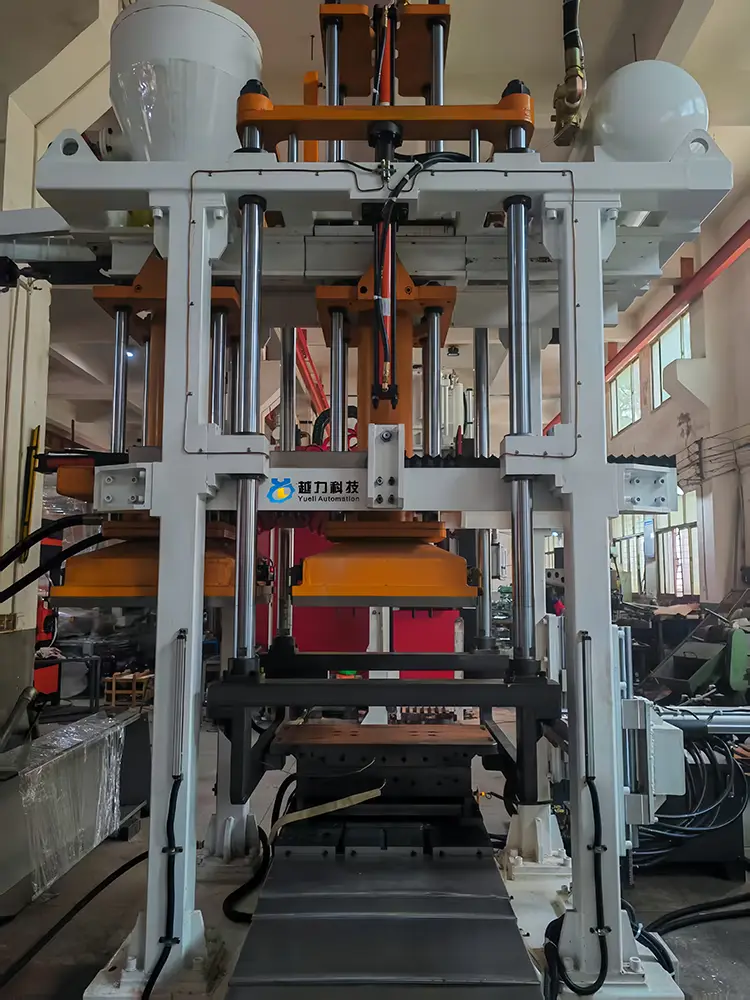

YL1080H-40A Teljesen automatikus hidegmag-doboz magfedőgép [Kiváló függőleges homok lövés. "A penész vízszintes elválasztása.

Programozható PLC programvezérlő rendszer. Szervo precíziós hidraulikus rendszer. A mag eltávolítása a lineáris vezető csúszógép külső oldaláról. Lift indukciós homok hozzáadása

A teljesen automatikus, hidegmag magú lövöldözőgép (vízszintes penész -elválasztás) kiváló függőleges homoklövéssel is rendelkezik. A penész vízszintes elválasztása. Az alsó penész precíziós lineáris útmutatóját eltávolítják a magvakáshoz. Az intelligens érzékelő homok-kiegészítő gép, a teljesen automatikus/kézi működésű hidegmag-doboz magkészítő berendezések azon az elven működik, hogy a vegyes nyers homokot a magdobozba injektálják, a gázt fújják, majd gyorsan megkeményednek, ezáltal szűk és sima felületet érnek el. A kiváló minőségű homokmag-héjmag-termékeket, amelyek pontos méretűek, széles körben használják az olyan iparágakban, mint a szelep tűzvédelem, az öntöttvas héj penészkészlet öntözése és az új energia alumíniumötvözetek pontos öntése.

◆ A fő berendezések specifikációi és modelljei

①yl660H-25a ②yl870H-25a ③yl1080H-40a ④yl1210H-50a ⑤yl1512H-50a

◆ A fő berendezések funkciói [YL1080H-40A hidegmag. "A magmintavétel a csúszkán kívül.

1. Kiváló függőleges homokfúvás. A formák vízszintes elválasztása. Német Siemens vezérlő rendszer

2.

3.

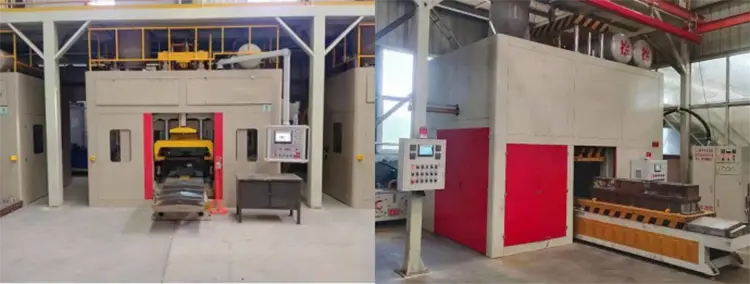

4. csúcsminőségű, környezetbarát öntőgép, integrált füst- és por eltávolító kialakítással az általános berendezések paneléhez

◆ Fő berendezések műszaki paraméterek [YL1080H-40A Cold Core] "Core mintavétel a csúszkán kívül.

1. maximális homok penész súlya	Penészenként 50 kg (homok befecskendezési térfogat)
2. Maximális penészméret	1000 × 800 × 700 mm
3. A penész rögzítő lemez mérete	1000 × 800 mm [Hatékony penész -telepítési hely]
4. Hatékony homokfúvási tartomány	860 × 660 mm (homoktisztító eszközzel)
5. A nyomásfej nyomóhengerének lökése φ80 × 2	≤500 mm [szervo precíziós hidraulika]
6. A szorítóhenger lökése φ80 × 2	≤500 mm [szervo precíziós hidraulika]
7. maximális penésznyitási hely	900 mm
8. Minimális penészzáróhely	400 mm
9.	300 kg
10. trietil -amin generátor	DZ-40A
11. berendezés feszültsége	Háromfázisú AC380V.50Hz
12. Vezetési mód	Szervo precíziós hidraulikus rendszer + pneumatikus
13. Core mintavételi módszer	A mag eltávolítása az alsó szerszámon kívül lineáris útmutató tológép/penész felszerelés a gépen kívül
14. A felső penész típusa: φ80 × 80 mm	≤80 mm [szervo precíziós hidraulikus. Az útvonal állítható
15. A berendezés nettó súlya	9000 kg
16. A berendezés méretei	4000 × 3300 × 3600 mm

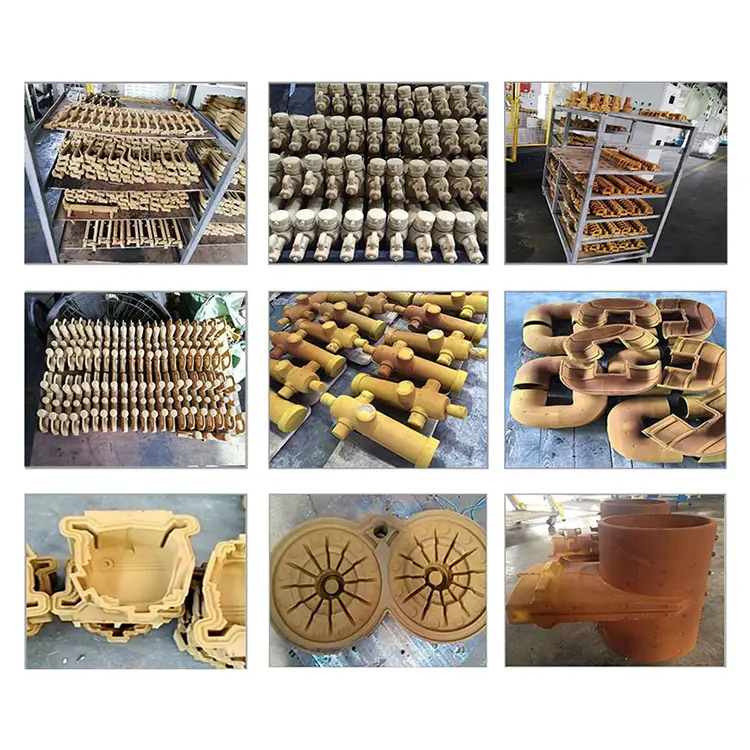

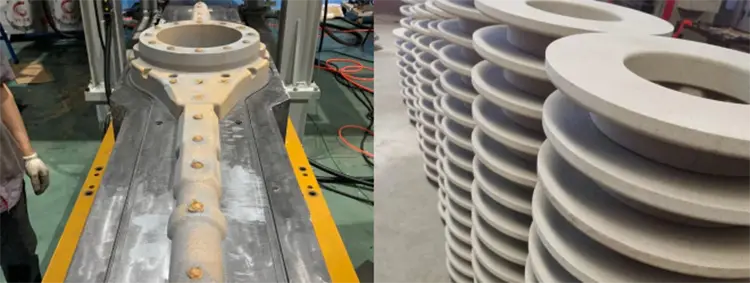

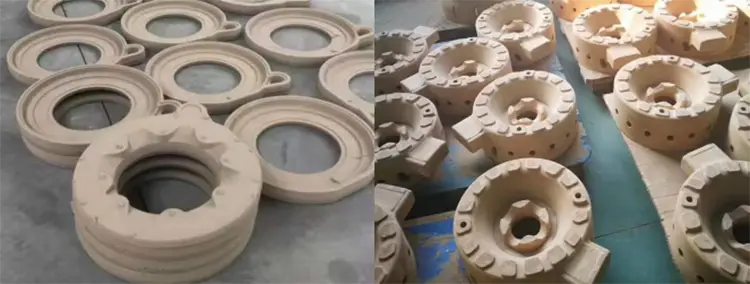

◆ A homok penész-termékkijelzője [YL1080H-40A hideg mag. "A magmintavétel a csúszkán kívül.

◆ A berendezések működési eljárása [YL1080H-40A hidegmag. "A magmintavétel a csúszkán kívül.

Alsó penész bejárat → penész zárás [lefelé irányuló nyomás] → kombinált modul bejárat [mag-húzó modul] → homok befecskendező fej bejárata → homok befecskendező fej lefelé irányuló nyomás → homok befecskendezése → homok befecskendező fej kipufogógáz-kipufogó

Homokkaparás (homok tisztítása) → A levegő befecskendező fejének lefelé mutató nyomása → Légbefecskendezés → A homokmag megszilárdulása → A kombinált modul visszahúzása (mag eltávolítása és visszaállítása) → Felső penész (a formában maradt homokformát) → Első penésznyílás 20-50 mm-re (homokmag-démlemez) DemOding) → A gépen kívüli mag eltávolítása → ⒆ Biztonságos mag eltávolítási idő → ⒇ Alsó penész visszaállítása A felső mag

◆ A berendezés konfigurációja [YL1080H-40A hidegmag. "A magmintavétel a csúszkán kívül.

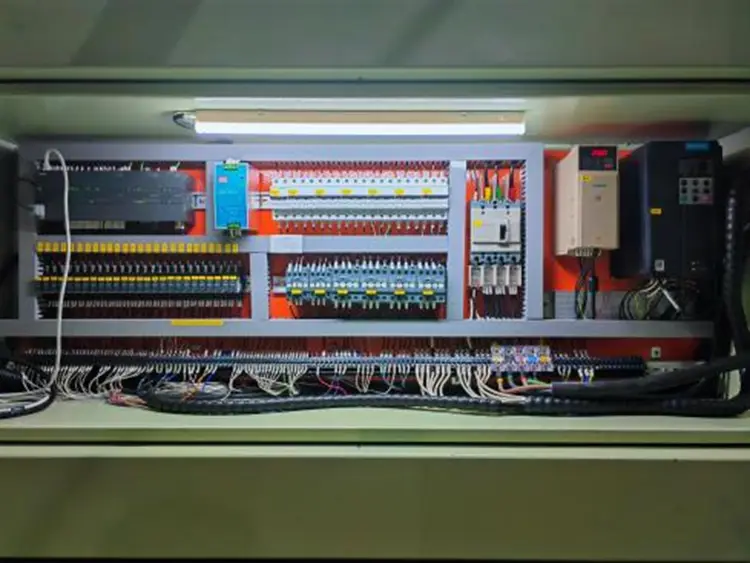

1. Elektromos vezérlő rendszer: Csökkentési üzemeltetési rendszer a németországi Siemens-től (érintőképernyő és a program megosztott típusa)

Siemens sorozat csúcskategóriás kapcsológombok [Start gomb, forgó fogaskerék kapcsoló]

2.

3. pneumatikus rendszer: Tajvan Airtac precíziós pneumatikus rendszer [hengerek. Elektromágneses szelep. Légiforrás -processzor

4. Katomizációs rendszer: Tiszta importált japán SMC precíziós porlasztási kezelő rendszer. SMC mag pneumatikus komponensek

5. Alacsony feszültségű elektromos készülékek: SNYDER alacsony feszültségű elektromos készülékek. Omron közelségi kapcsoló. Tajvan Mingwei Power Switch

5. Biztonsági ellenőrzés: A nyíló és a záró formának mozgó részei induktív biztonsági fényfüggönyökkel vannak felszerelve

6. Kenősítő rendszer: A nyílás és a záró formának a fő mozgó részei automatikus olajjogi -injekciós kenőrendszerrel vannak felszerelve

7. Nyomáskijelző: A berendezés akciónyomása és a homok lövöldözése függetlenül jelenik meg

8. A berendezés megjelenése: Por bevonat és sütési lakk. Csúcskategóriás festékfelületkezelés

◇ Egyéb részletes konfigurációk:

[1] PLC érintőképernyő: Siemens, Németország

[2] A Programközpont processzora: Siemens, Németország

[3] Push-button kapcsoló: Siemens, Németország

[4] AC kontaktor: Schneider

[5] Relé: Schneider

[6] Közelség -kapcsoló omron

[7] Kapcsoló tápegység: Mingwei, Tajvan

◆ A berendezés főbb jellemzői és előnyei [YL1080H-40A hidegmag. "A magmintavétel a csúszkán kívül.

◇ Precizitás és stabilitás: Az YL1080H-40A hidegmag-lelőgép általános szerkezete nagyszabású, mechanikai szerkezeti tervezési alapelvet alkalmaz a pontosság és a stabilitás szempontjából, kiváló és szigorú gyártási folyamatokkal. Nagy pontosságú precíziós feldolgozó berendezéseket használ, és a mozgó alkatrészek szerkezete rendkívül pontos. A teljes gépszerkezet hosszú ideig stabil és tartós.

◇ Kiváló homokfúvás: Az YL1080H-40A hidegmagos homokfúvógép kiváló függőleges homokfúvási módszerrel rendelkezik, a berendezés nyomástartó lövöldözésére támaszkodva

A homok elve és a gyanta homok természetes gravitációs hatása; A penész egyidejűleg gyors és sima kipufogó módszerrel van felszerelve. A magkészítési folyamat a legrövidebb idő alatt kitöltheti a penészüreget. A homokmag szoros, tele és sima, és a magkészítő hozam magas.

◇ Intelligens és hatékony: Az YL1080H-40A hidegmag-magfedőgépek magas szintű automatizálással rendelkeznek. Pontos lineáris útmutatókkal van felszerelve a magok eltávolításához az alsó penészből, így a mag eltávolítása egyszerű és nagymértékben automatizált. Ez lehetővé teszi egy ember számára, hogy több gépet működtessen, biztosítva a stabilitást, a simaságot, a hatékonyságot és a biztonságot.

Magas hozamsebesség: Az YL1080H-40A hideg magú lövöldözőgép kiválóan függőleges homok-lövöldözős módszerrel, csúcskategóriás mechanikai felépítéssel, nagy tömítési teljesítménygel, erős homok-lövöldözős erővel, szoros és sima homokmagokkal, pontos méretekkel és magas minőségű homokmagokkal rendelkezik, magas hozammal. Ez hatékonyan tudja ellenőrizni az öntvények megmunkálási támogatását.

◇ High kategóriájú környezetvédelem: Az YL1080H-40A hideg magfecskendező öntőgép a magas környezetvédelmi szabványokat fogadja el az öntőgépek számára. A berendezések tervezési folyamata során a füst és a por magas környezetvédelmi védelmi követelményeit a gyártási folyamat során átfogóan és aprólékosan figyelembe vették. A füst és a por egyenletesen integrált kezelésre, és a tervezett magas környezetvédelmi öntőgép hatékonyan javította a casting műhely környezetét.

◇ Kiváló és tartós: Az YL1080H-40A hidegmag-lobogógép tervezési folyamata teljes mértékben figyelembe vette a berendezés élettartamát. Különböző alkatrészeket gyártanak magas színvonalú és ésszerű anyagokkal, a különböző felhasználási követelmények alapján. A hőkezelési követelményeket és a megjelenési részleteket jól kezelik, biztosítva, hogy a berendezés hosszú ideig fenntartsa pontosságát, stabil és sima maradjon, és kiváló részletekkel rendelkezzen.

◇ Alkalmazható anyagok: Lövés száraz homok [Száraz fenolos gyanta homok]

◆ A berendezés működése és használata:

(1) Ellenőrizze, hogy a levegő-szívócső és a tápegység (háromfázisú 380 V, 50 Hz) megfelelően csatlakoztatva volt-e.

(2) A telepítés után távolítsa el a berendezés porát. Szerszámok és egyéb sundries.

⑶ Függetlenül attól, hogy a berendezés a kezdeti helyzetben van -e, amikor az öntőformát kinyitják, hogy biztosítsák az operátorok biztonságát.

⑷ Szerelje be a penész (magdoboz) a gépre; Bármilyen körülmények között, a légszelep kinyitása előtt (a berendezéshez levegőt szállító), a telepítő rudat a gép munkatérjének és a homok befecskendezésének feje közötti térbe kell helyezni a sérülések elkerülése és a személyzet biztonságának biztosítása érdekében.

⑸ Zárja be a fő teljesítménykapcsolót és az összes vezérlési áramkört, és ellenőrizze a világítási munka lámpáit. Ellenőrizze, hogy a vezérlőpulton a tápellátás jele normális -e.

(6) Nyissa ki a fő szívószelepet, és ellenőrizze, hogy a légcső légnyomás -e a normál 6–7kPa tartományban.

Kapcsolja a gép üzemmódját kézi üzemmódra, és kézzel hibáztassa, hogy a gép minden mozgó része simán és normálisan működik -e.

Függetlenül attól, hogy a penésznyitás és a záró tevékenységek simaak -e vagy sem, állítsa be az ésszerű penésznyitás -nyílási és zárási időt a penész jellemzői szerint

② Ellenőrizze, hogy a kombinált modul előrehaladási és visszavonulási tevékenységei simaak -e. Állítsa be az ésszerű előrelépési és visszavonulási időket a modul utazása alapján

③ Függetlenül attól, hogy a homoklelő fej előrehaladási és visszavonulási tevékenységei simaak -e vagy sem, állítsa be az ésszerű előrelépést és a visszavonulási időt a homok lövöldözős fejének stroke szerint

④ Függetlenül attól, hogy a homokfúvás -művelet normális -e vagy sem, állítson be egy ésszerű homokfúvási időt a homokfúvó munkára vonatkozó penész jellemzői szerint

⑤ A homok befecskendező fejének megfelelően történő kipufogógáza általában 8-10 másodpercre van beállítva a homokdoboz kipufogógáz idején

⑥ Függetlenül attól, hogy az alsó penész előrehaladási és visszavonulási hatásai simaak -e vagy sem, és ésszerű előrelépést és visszavonulási időt az alsó penész löketének megfelelően állítsanak be

⑦ Ellenőrizze, hogy a kidobó művelet normális -e, és a mag megfelelően működik. Állítson be egy ésszerű mag -kidobó időt a penész jellemzői szerint

⑧ Kapcsolja be az üzemmódot egyetlen működésre, és a gép automatikusan ciklusba kerül, és terhelés nélkül többször is fut. Ellenőrizze, hogy a gép összes művelete koordinált, rendezett, stabil és sima.

◆ Óvintézkedések a működési folyamat során:

A teszt futása előtt el kell távolítani a gépet a poron, és eltávolítani a rajta hagyott összes szerszámot vagy egyéb törmeléket, hogy megakadályozzák a működés közbeni hibákat.

A művelet megkezdése előtt gondosan ellenőrizni kell a csavarok állapotát a gép minden részén, és ellenőrizni kell azokat.

⑶ A művelet megkezdése előtt ellenőrizze, hogy az összes mozgó alkatrész a kezdeti normál helyzetben van -e.

⑷ Gépi meghibásodás esetén azt azonnal le kell állítani, a stop gombot megnyomja, az energia- és gázellátás levágja, és a karbantartást végrehajtja. ⑸ Gyakran ellenőrizni kell, hogy az elektromos áramkör -illesztések laza -e, és a gép alkatrészei sérültek -e.

(6) A nem szakemberek nem szabad megnyitni az elektromos vezérlőszekrényt, vagy bármely különféle tárgyat helyezve.

Az embernek képzésen kell átmennie, és ismerni kell a gép szerkezetét, a működési alapelvet és az üzemeltetési szabályokat, mielőtt megengedik annak működtetését. Senki másnak nem engedheti meg a gépet.
