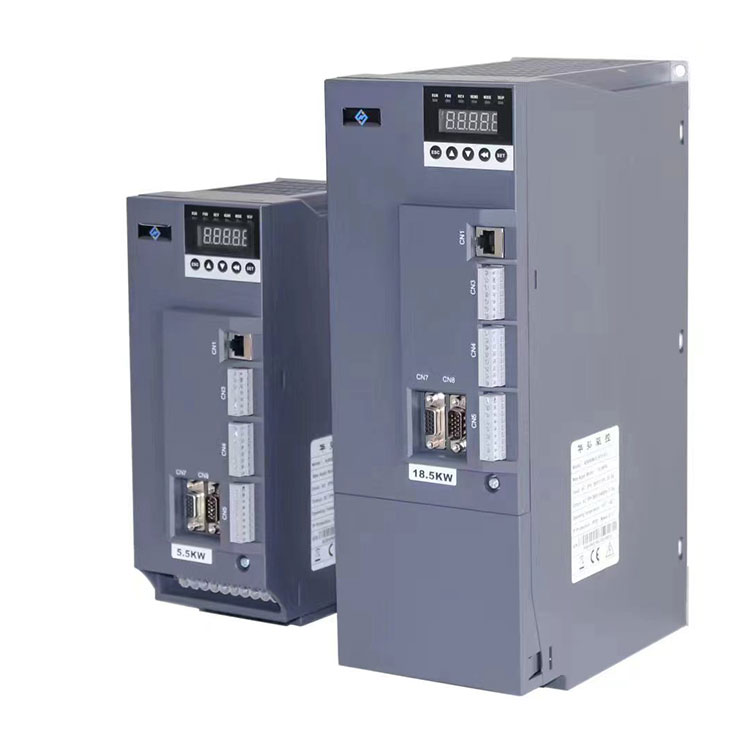

AS650 sorozatú AC szervo meghajtó

termékleírás

AS650

Az AS650 sorozatú váltakozó áramú szervohajtás teljes zárt hurkú szervovezérlést valósít meg AC indukciós motorok és állandó mágneses szinkronmotorok esetén, integrálva a fordulatszám-, helyzet- és nyomatékszabályozást.

Az AS650 sorozatú váltóáramú szervohajtás gazdag interfészekkel, egyszerű kezeléssel és a szabványos alkalmazások ingyenes hibakeresésével rendelkezik, ami nagyszerű kényelmet biztosít a gépészmérnökök számára a kiválasztás, tervezés és hibakeresés során. A nagy hazai és külföldi márkák CNC-rendszereivel és PLC-rendszereivel való kényelmes interfészek rugalmasabbá teszik gépészeti tervezését és teljes mértékben demonstrálják versenyelőnyét.

Nagy teljesítményű szervohajtásként az AS650 sorozatú váltóáramú szervohajtás különösen költséghatékony nagy teljesítményű szervohajtási alkalmazásokban, mint például CNC szerszámgépek orsóvezérlése, kovácsolóberendezések, nyomtatóberendezések, hidraulikus szervorendszerek és huzalhúzó berendezések. .

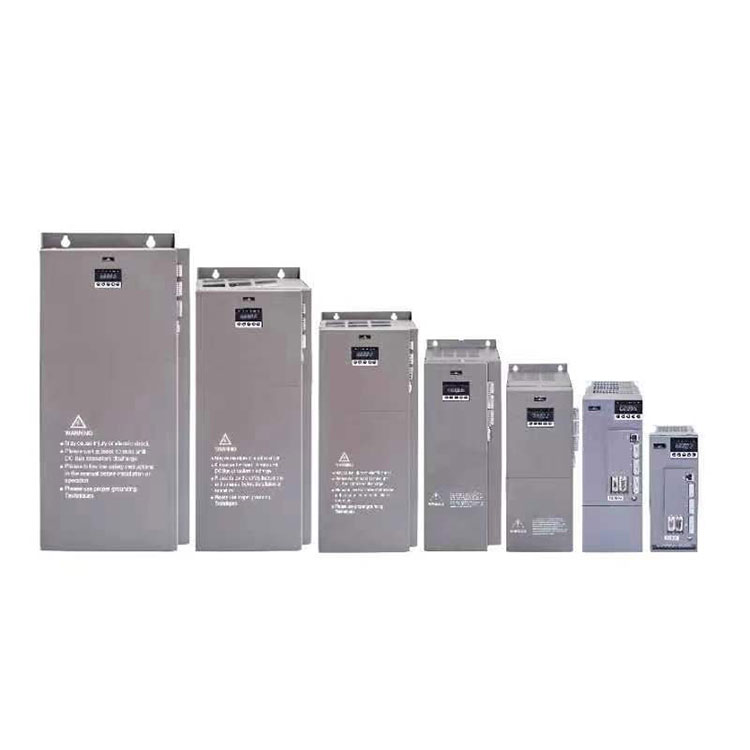

A szervohajtás méretei

teljesítmény (KW)	A(mm	B(mm)	H(mm)	W(mm)	D(mm)	Rögzítési furat átmérője (mm)	Megjegyzés
teljesítmény (KW)	Beépítési méretek		Méretek			Rögzítési furat átmérője (mm)	Megjegyzés
4,0-7,5	90	251	262	100	155.8
11-18.5	108/90	341	353	120	207	7	—
22	110	386	398	147	263	7	—
30-37	130	445	456	172	259	7
45-75	177	544	560	240.5	330	7/6	—
90-110	195	615	638	270.5	370	10
132-160	220	715.5	738	349	413	10

Meghajtó kiválasztási táblázat

sorozat	modell	Bemeneti teljesítmény	akkumulátor kapacitás (kVA)	Bemeneti áram (A)	Kimeneti áram (A)	Adaptív motor (kW)	Fékegység	Alkalmazkodási távolság (Q/kW)	Fékellenállás Mennyiség
AS650	2R2T3	3PH 380V 50/60HZ Feszültségtartomány 304~456V Feszültségkiegyensúlyozatlansági arány kevesebb, mint 3% Frekvencia kiegyensúlyozatlansági arány kevesebb, mint 3%	4.8		6	2.2	beépített	75/0,8
	004T34		6	10.7	9	4		50/1,0
	5R5T3*		8.6	15.5	13	5.5		50/1,5
	7R5T3*		11.2	20.5	17	7.5		40/2
	011T3*		17	26	25	11		32/2
	015T34		21	35	32	15		20/2.5
	018T3*		24	38.5	37	18.5		32/2
	022T3'		30	46.5	45	22		32/2	2
	030T3*		40	62	60	30		20/2.5
	037T3*		50	76	75	37		20/2.5	2
	045T3*		60	92	90	45		16/2.5
	055T3*		72	113	110	55		16/2.5
	075T3'		100	157	150	75		16/2.5
	093T3*		116	180	170	93		16/2.5
	110T3*		160	214	210	110		16/2.5
	132T3*		192	256	253	132		16/2.5
	160T3*		231	307	304	160	egyik sem
*Megjegyzés: Az E mellett a modell utótagjai között szerepel az R és a C is. 185 kW vagy annál nagyobb teljesítmény esetén forduljon a gyártóhoz

Vezetékválasztási táblázat

Anyag neve	Műszaki adatok	Megjegyzés
AS650 sorozatú szervo 3 méteres egykóderes visszacsatoló kábel	CB650ME-A-3000-T/CB650ME-B-3000-T (repülési csatlakozóval)	Egyetlen kódoló meghajtó szabvány
AS650 sorozatú szervo 3m rendszer parancs visszacsatoló kábel	CB650MS-A-3000-T/CB650MS-B-3000-T (csak Syntec rendszerhez)	Egyetlen kódoló meghajtó szabvány
AS650 sorozatú szervo 3 m-es kettős jeladós visszacsatoló kábel	CB650MD-A-3000-T/CB650MD-B-3000-T (repülési csatlakozóval)	Kettős kódoló A meghajtók alapfelszereltséghez tartoznak
AS650 sorozatú szervo 3m rendszer parancs visszacsatoló kábel	CB650MS-A-3000-T/CB650MS-B-3000-T (csak Syntec rendszerhez)
*Megjegyzés: A specifikációs modellben szereplő érték a hosszt jelzi, például "CB650MD-A-3000-T", ami azt jelenti, hogy a kábel hossza 3 méter. Más hosszúságú kábelek opcionálisak. Ha 5 méter szükséges, a modellszám "CB650MD-A-5000-T", és a többi hosszúság is hasonló. A szokásos hosszúságok 5 méter, 8 méter és 10 méter.

Előnyeink

Kiváló vezérlési teljesítmény:

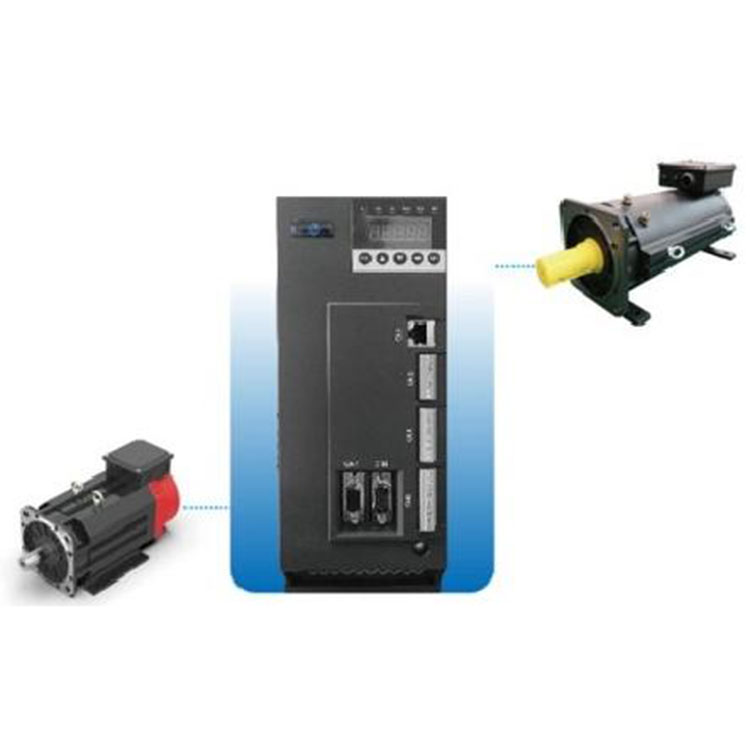

Tökéletesen megvalósítja az AC indukciós motorok és állandó mágneses szinkronmotorok VF vezérlését, nyílt hurkú vektorvezérlését és teljes zárt hurkú szervovezérlését

Rendkívül alacsony fordulatszámú stabil működés és nagy nyomatékkimenet

Jó dinamikus választeljesítmény

Terhelés nélkül üzemelve a hajtás árama eléri a minimumot, így maximalizálja az energiatakarékos hajtást

A helyzetszabályozás és a nyomatékszabályozás nagyobb pontossággal rendelkezik

Az optimalizált aktuális algoritmus és hardverkonfiguráció növeli az illesztőprogram túlterhelési képességét

Gazdag interfész funkciók

7 bemenet/2 kimenet kapcsoló bemeneti/kimeneti interfész, 2 relé kimeneti port

3 analóg bemenet, 1 analóg kimenet interfész

2 kódoló bemeneti interfész, 1 kódoló kimeneti interfész

1 nagy sebességű impulzus bemeneti interfész

1 csoport többfunkciós differenciális impulzus bemeneti interfész

Szabványos RS232 kommunikációs interfész

Mechatrolink-lll Ethercat nagy sebességű Ethernet busz interfész

Gazdag és erőteljes vezérlési funkciók

A teljesen zárt hurkú vektoros meghajtó tökéletesen képes a pontosságra:

Sebesség ellenőrzés

Nyomatékszabályozás

Pozíció (szög) szabályozás

Master-slave hajtás, elektronikus hajtómű funkció

Egytengelyes pozicionálás és egyéb funkciók

Külső nyomásérzékelő, a hidraulikus szervovezérlő rendszerhez alkalmazható

Kiváló vezérlési teljesítmény

Fix hosszúságú nyírásszabályozás

Krimpelési feszültség szabályozás
