250 négytengelyes bütykös lemezjátszó

Professzionális kínai minőségű 250 négytengelyes bütykös lemezjátszó gyártók és beszállítók. A Yueli 250 négytengelyes bütykös lemezjátszó gyártó és beszállítója Kínában.

Kérdés küldése

termékleírás

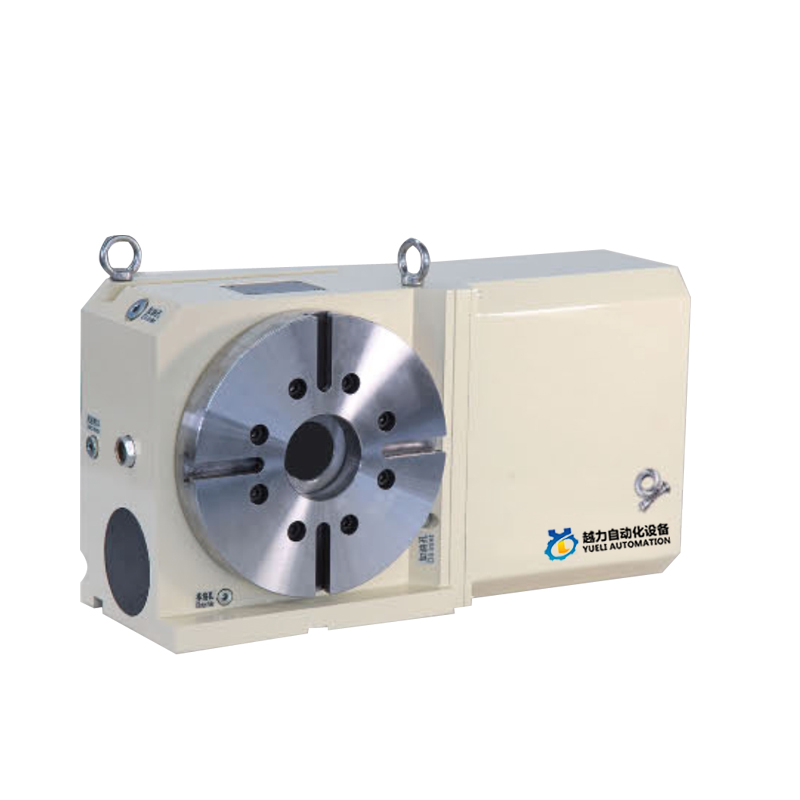

Yueli250 négytengelyes bütykös lemezjátszó

CAM típusú nulla hátsó hátlap CNC forgás

Kína minőségi 250 négytengelyes bütykös lemezjátszó gyártók és beszállítók. A Yueli 250 négytengelyes bütykös lemezjátszó gyártó és beszállítója Kínában.

A CAM-görgő átviteli szerkezetét a termék belsejében alkalmazzák.

A bütykös tengely tűhenger csapágyának előzetes prompressziója nincs rés gördülő meghajtó.

Nincs csúszó súrlódás, folyamatosan nem tartja fenn a rés jellemzőit.

Az előre és a fordított mozgás nagy pontossága.

Magas merevség, nagy hatékonyság.

Nem okoz rossz pontosságot a hőmérséklet emelkedése miatt.

Nincs szükség rendszeres kalibrálásra és beállításra.

A CAM-típusú CNC lemezjátszó működési alapelve és jellemzői

Az előterhelés alapelve

A hagyományos féregfelszerelés NC lemezjátszóval összehasonlítva az NC típusú rácsos cam típusú lemezjátszó nagyobb pontossággal rendelkezik

A fok, a nagy sebesség, a nulla háttámla és a nehéz terhelés működési jellemzői. Bemeneti axiális bütykök

Az állandó sebességű ívelt felület kimeneti tengelytoronyán lévő tűhenger -csapágy az előzetes gördülő érintkezési sebességváltó,

A nulla hátsó térség elérése és a nagyobb sebességű üzemmód elérése érdekében a gördülő sebességváltó szinte nulla miatt

Súrlódásmozgás, hogy a mechanizmus ne képes fenntartani a visszacsatolását, a nagy pontosságú pozicionálást és nincs szükség

Rendszeres kalibrálási és beállítási munkát kell elvégezni. Lattice Cam típusú CNC lemezjátszó, Han a tengelyhasználatból

A nagy csapágy a tengely kerek külső falán van elrendezve, és a bütykös bemeneti tengely két végét dupla csapágyakkal állítják be.

Ezenkívül javítja a forgótányér stabilitási és terhelési képességét, és jobban képes megbirkózni a feldolgozási nagy sebességgel és a nehéz vágóerővel, javítja a megmunkálási pontosságot, a hatékonyságot és csökkenti a költségeket.

A CAM típusú nulla hátsó hátlap mechanizmus jellemzőinek összehasonlítása NC lemezjátszó

Nem.	Tétel	Roller Cam Driyer 1m	Féregfelszerelés típusa
1	Meghajtó típus	CCW Kimenési szög	- CCWA Outout a 360
2	Meghajtó állapot	Gördülő érintkezés	Csúszáskontaktus
3	Anyag: A Contacpa keménysége	Cam bütykös tengely: keményítő acél; HRC60	Féregtengely: keményítő acél; HRC60
3	Anyag: A Contacpa keménysége	Bütykös követők; csapágy acél; HRC60	Csigakerék; Foszfor bronz; HB90
4	Előterhel	○ Igen	X n0
5	Átviteli hatékonyság	〇Highter	△ Alsó

Pozicionálási idő 90 ° (példa)

	N0 tétel.	Versenyző
	Engedje el az orsó rögzítését
	Gyorsulás
	Lineáris forgó mozgás	Linearrotarymovement
	Lassít	Lassít
	Megmunkálási kiadás	Megmunkálási kiadás
	Szorító orsó	Szorító orsó
	Ciklus	Ciklus

Sebességkapacitás	Merevség

Tartósság	3 görgőscsapágy

YUELI250 referenciaadatok

Kódszám		EGYSÉG	Yueli250
Asztalátmérő		φmm	250
Középmagasság		mm	160
Orsó lyuk		φmm	75
T rés szélessége		mm	14
Útmutató Kulcs szélessége		mm	18
Szervo motor		Wurnuc	B12
Szervo motor		Mentes	HF104
Perc növekedés			0,001 °
Sebességváltó			1:36
Max.Rotációs sebesség (3000 fordulat / perc)		fordulat	60
Kimeneti sebesség nyomaték		kg/m	50
Hidraulikus erőforrás pneumatikus/hidraulika		kg/m²	20
Kimeneti nyomaték a féknél		kg/m	50
Indexelési pontosság		SEC	20
Megismételhetőség		SEC	4
Termékminőség		kg	107
Megengedhető rossz súlyú	függőleges	kg	125
	vízszintes	kg	250
	függőleges farok	kg	250
Engedélyezés	↓ F	KGF-M	1400
		F*l KGF-M	150
		F*l KGF-M	100
