200 Négy tengelyes CAM lemezjátszó
  • 200 Négy tengelyes CAM lemezjátszó200 Négy tengelyes CAM lemezjátszó

200 Négy tengelyes CAM lemezjátszó

Biztos lehet benne, hogy vásárol 200 darab négytengelyes CAM lemezjátszót a YueLi gyárból, mi pedig a legjobb értékesítés utáni szolgáltatást és időben történő szállítást kínáljuk Önnek.

Kérdés küldése

termékleírás

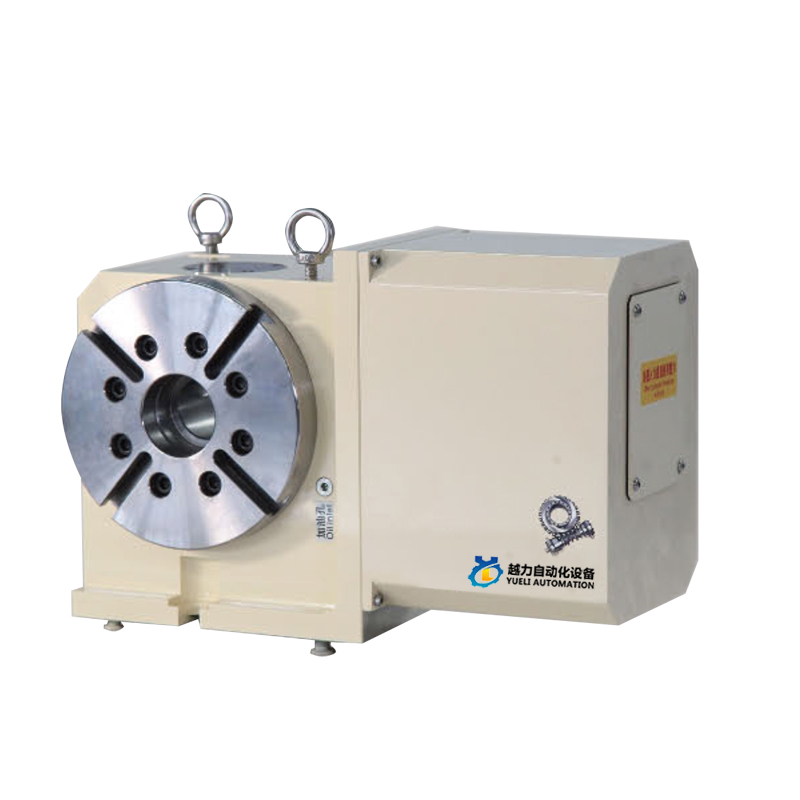

YUELI200 négytengelyes CAM lemezjátszó

CAM típusú zéró hátsó holtjáték CNC forgás

Professzionális 200-as négytengelyes CAM-lemezjátszó-gyártóként biztos lehet benne, hogy gyárunkból vásárol 200-as négytengelyes CAM-lemezjátszót, és a YueLi a legjobb értékesítés utáni szolgáltatást és időben történő szállítást kínálja Önnek.


A bütykös görgős sebességváltó szerkezetet a termék belsejében alkalmazzák.

CAM tengely tűgörgős csapágy előnyomásos hézagmentes gördülő hajtás.

Nincs csúszósúrlódás, folyamatosan fenntartja a hézagjellemzőket.

Nagy pontosságú előre és hátra mozgás ismétlése.

Nagy merevség, nagy hatékonyság.

Nem okoz gyenge pontosságot a hőmérséklet emelkedése miatt.

Nincs szükség rendszeres kalibrációra és beállításra.



A bütykös típusú CNC lemezjátszó működési elve és jellemzői

Az előtöltés elve


A hagyományos csigakerekes típusú NC forgótányérhoz képest a rácsos CAM típusú NC forgótányér nagyobb pontossággal rendelkezik

Működési jellemzők fok, nagy sebesség, nulla hátmagasság és nagy terhelés. Bemeneti axiális bütykök

A tűgörgős csapágy az állandó sebességű meghajtó íves felület kimenőtengely-tornyán elősűrített gördülő érintkező erőátvitel,

A zéró holtjáték és a nagyobb sebesség elérése érdekében a gördülő erőátvitel miatt majdnem nulla

Súrlódási mozgás, hogy a mechanizmus ne tudjon fenntartani a holtjáték átvitelt, a nagy pontosságú pozicionálást, és nincs szükség rá

Rendszeres kalibrálási és beállítási munkákat kell végezni. Rácsos CAM típusú CNC lemezjátszó, Han ki a tengelyből

A nagyméretű csapágy a tengely kerek külső falán van elrendezve, a CAM bemenő tengely két vége pedig dupla csapágyazású.

Ezenkívül növeli a forgótányér stabilitását és teherbírását, és jobban megbirkózik a feldolgozással.Nagy sebesség és nagy forgácsolóerő, javítja a megmunkálási pontosságot, a hatékonyságot és csökkenti a költségeket.



A CAM típusú nulla holtjátékos NC lemezjátszó mechanizmus jellemzőinek összehasonlítása



Nem.

Tétel

Görgős  CAM  Szárító  1M

Csigahajtómű típusa

1

Meghajtó típusa

Ccw

Kimeneti szög



- CCWa Outout The 360

2

Vezetési állapot

Gördülő érintkező

Csúsztassa az érintkezőt

3

Anyaga: a kontakpa keménysége

Vezérműtengely: Edző acél; HRC60

Csigatengely: Edzőacél; HRC60

Bütyökkövetők;Csapágyacél; HRC60

Csigakerék; foszforbronz; HB90

4

Előtöltés

○ IGEN

X N0

5

Az átvitel hatékonysága

〇Magasabban

△ Lejjebb

Elhelyezési idő 90° (példa)


Tétel N0.

Versenyző


Oldja az orsó rögzítését

Gyorsulás

Lineáris forgó mozgás

Lineáris forgómozgás

Lassítson

Lassítson

Megmunkálási kiadás

Megmunkálási kiadás

Szorítóorsó

Szorítóorsó

Ciklusidő

Ciklusidő


Sebesség kapacitás
Merevség



Tartósság
3 Gördülőcsapágy


Yueli200  Referenciaadatok



KÓDSZÁM

MÉRTÉKEGYSÉG

Yueli200

Asztal átmérője

φmm

200

Középmagasság

mm

160

Orsólyuk

φmm

60

T rés szélessége

mm

12

Vezető kulcsszélesség

mm

18

Szervómotor

FANUC

b8

MITSUBISH

HF104

Minimális növekmény



0,001°

Sebességváltó



1:36

Max. fordulatszám (3000 ford./perc)

fordulat

80

Kimeneti nyomaték

kg/m

35

Hidraulikus erőforrás pneumatikus/hidraulikus

kg/m²

20

Kimenő nyomaték fékezésnél

kg/m

35

Az indexelés pontossága

mp

20

Ismételhetőség

mp

4

Termékminőség

kg

67

Megengedhető

testsúlyú

függőleges

kg

70

vízszintes

kg

140

függőleges farokszár

kg

140

Allowableload

↓F

kgf-m

800

F*L

kgf-m

42

F*L

kgf-m

40


Yueli200 A lemezjátszó méretei
